可用于精密齿轮氮碳共渗。供齿轮氮碳共渗时选用。其中，渗氮包括液体渗氮、液体氮碳共渗等。QPQ盐浴氮碳共渗技术用途 主要用于要求高耐磨、高耐蚀、耐疲劳、微畸变的各种钢铁及铁基粉末冶金件等。常用材料QPQ处理工艺参数及效果表5-129 常用材料QPQ处理工艺参数及效果QPQ盐浴氮碳共渗技术、应用与检验表5-130 QPQ盐浴氮碳共渗技术、应用与检验......
2023-06-29
盐浴浸渍钎焊技术优化
【摘要】：盐浴浸渍钎焊时，焊件的加热和保护都是靠盐浴来实现的，因此盐混合物的成分选择对钎焊质量影响很大。在这些盐浴液中浸渍钎焊时，需使用钎剂去除氧化膜。为了减少焊件浸入时盐浴液温度的下降，缩短钎焊时间，并保持均匀加热，可先将焊件置于电炉内预热到低于钎焊温度200～300℃。
盐浴浸渍钎焊时，焊件的加热和保护都是靠盐浴来实现的，因此盐混合物的成分选择对钎焊质量影响很大。对盐混合物的基本要求是：具有合适的熔点、对焊件能起保护作用而无不良影响、使用中能保持成分和性能稳定。一般多使用氯盐的混合物。一些常用的盐混合物成分见表3-2-5，适用于用铜基钎料和银基钎料钎焊碳钢、合金钢、铜及铜合金和高温合金。在这些盐浴液中浸渍钎焊时，需使用钎剂去除氧化膜。当浸渍钎焊铝及铝合金时，可直接使用钎剂作为盐混合物。

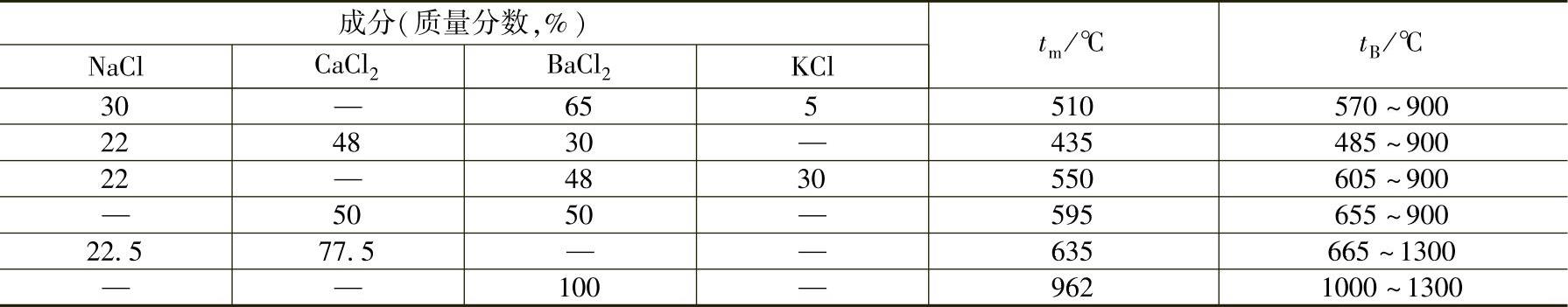

表3-2-5 钎焊用盐浴成分
为了保证钎焊质量，必须定期检查盐浴的组分及杂质含量并加以调整。
盐浴钎焊的基本设备是盐浴槽。工业用盐浴槽大多是电加热的，其加热方式有以下两种。
1）外热式：即由槽外电阻丝加热，它的加热速度慢，且盐浴槽必须用导热好的金属制作，由于不耐盐浴液的腐蚀，因此应用不广。
2）内热式：它靠电流通过盐浴液时产生的电阻热来加热自身并进行钎焊。其内壁采用耐盐浴液腐蚀的材料制成，一般用高铝砖或不锈钢。铝钎焊盐浴槽采用碳钢或纯铜制成，电极材料为石墨或不锈钢。为了操作安全，均用低电压（10～15V）、大电流的交流电加热。当电流通过盐浴液时，由于电磁场的搅拌作用，整个盐浴液温度比较均匀，可控制在±3℃范围内。
盐浴钎焊时，盐浴液的黏滞作用和电磁循环作用可能使零件和钎料错位，因此必须对组件进行可靠的定位。使用敷钎料板是最方便的；其次是使用钎料箔，将其置于钎缝间隙内。
盐浴钎焊时，除了用铜基钎料钎焊结构钢时可以不用钎剂去膜，其他情况下仍需使用钎剂。加钎剂的方法，一般是把焊件浸入熔化的钎剂中或钎剂水溶液中，取出后加热到120～150℃除去水分。
为了减少焊件浸入时盐浴液温度的下降，缩短钎焊时间，并保持均匀加热，可先将焊件置于电炉内预热到低于钎焊温度200～300℃。
钎焊时，焊件通常以一定的角度倾斜浸入盐浴池，以免空气被堵塞而阻碍盐浴液流入，造成漏钎。钎焊结束后，焊件也应以一定角度取出，以便盐浴液流出，但倾角不能过大，以免尚未凝固的钎料流动或流失。
钎焊前，一切要接触盐浴液的器具均应预热除水，防止接触盐浴液时引起盐浴液猛烈喷溅。
盐浴钎焊的优点是生产效率高，容易实现机械化，适宜于批量生产。不足之处是其不适于间隙操作，焊件的形状必须便于盐浴液能完全充满和流出，而且盐浴钎焊成本高，盐浴液遇水有爆炸的危险，污染严重，现已不大采用这种钎焊方式。
有关焊接方法与过程控制基础的文章
- 详细阅读
-
浸渍钎焊技术在实际应用中的案例分析详细阅读
为了保证焊接质量，钎焊前需要仔细清洗焊件，目的是把焊件表面的油渍及厚氧化膜去除。预热温度为500～540℃，保温2～5min。盐浴钎焊时应尽可能保证密闭通道内空气排出，防止空气被封闭在空腔内阻碍熔盐润湿所有待钎表面。氟化物钎剂在钎焊过程中依靠溶胀作用使氧化膜强度下降，同时氧化剂的存在降低了金属的表面张力使钎料易于铺展。熔盐准备过程中，要保证熔盐的pH值为5.3～7.0。如果pH值超过7.0，则需AF添加剂调节。......
2023-06-26
-
离子交换技术除盐优化方案详细阅读
离子交换除盐是指把水中强电解质盐类的全部或大部分加以去除的处理过程。水进入强碱OH交换器后，以酸形式存在的阴离子与强碱阴树脂进行交换反应，除去水中所有的阴离子，从而将水中溶解盐类全部除去制得除盐水。运行中的离子交换反应及水质变化。离子交换器应在规定的流速范围内运行，流量大意味着流速高。离子交换器的再生。......
2023-06-19
-
技术关键：低浴比染色的优化方法详细阅读
其实在所有的筒子纱染色工艺以及现场应用中，几乎大浴比染色浸染技术都会经常出现染色色花、边角染不透、内外层质量不一致问题，只是在实际中会将这个质量问题当作一个容易处理的技术问题，可进行再次修缮。......
2023-06-15
-
保护气氛炉中的钎焊技术优化详细阅读
保护气氛炉中钎焊也称控制气氛炉中钎焊，其特点是：加有钎料的焊件是在活性或中性气氛保护下的电炉中加热钎焊的。根据所用气氛的不同，可分为还原性气氛炉中钎焊和惰性气氛炉中钎焊。保护气氛炉中钎焊设备由供气系统、钎焊炉和温度控制装置组成。图3-2-4 还原性气氛炉中钎焊示意图在高温下，氢气是许多金属氧化物的一种最好的活性还原剂。......
2023-06-26
-
无铅钎焊技术的创新提出及优化详细阅读
图3-4-1 微电子组装互连接头形式a）THT组装 b）SMT组装 c）BGA组装 d）Flip-Chip组装Sn-Pb钎料由于熔化温度低、钎焊工艺性能好、储量丰富，在电子工业诞生之日起就得以大量应用。但随着人们环保意识的增强，含铅钎料的负面影响日益突出。我国也已制定了“电子信息产品生产污染防止管理办法”限制含铅钎料的使用。在政府层面的推动下，无铅化已经成为电子产品发展的必然趋势。......
2023-06-26
-
金属浸润钎焊技术详细阅读
金属浴浸渍钎焊是将经过表面处理并装配好的焊件浸入熔态钎料中，依靠熔态钎料的热量使焊件加热到规定温度。图3-2-15 双波峰焊示意图各种方式的金属浴浸渍钎焊在电子工业中应用甚广，如波峰焊就属于此类钎焊方法，已在电子设备生产中占有重要地位。与一般的金属浴浸渍钎焊过程相反，波峰焊是用泵将液态钎料不断向上喷起，形成波峰去接触随传送带前进的印制电路板底面，实现元器件的引线与焊盘的钎焊连接。......
2023-06-26
-
低浴比冲击式脉流染色技术优化详细阅读
1.染色原理冲击式脉流染色可在低浴比下进行，染液不浸泡纱线，大大减少染料的助剂用量，纱线与染液由于不浸泡在水中，减小了纱线渗透阻力，加快染色交换速度，利于匀染和缩短染纱时间，电动机转速泵水牵引染液冲洗纱线循环，使纱线和染液的循环频率可由电动机转速控制，这就是冲击式脉流染色原理。......
2023-06-15
相关推荐
