电阻焊设备的主要技术参数解析

2023-06-26 理论教育版权反馈

【摘要】：表2-2-62 典型的点焊机和凸焊机的主要技术参数注：表中未特别注明的“钢”指低碳钢。表2-2-63 典型缝焊机主要技术参数表2-2-64 典型对焊机的主要技术参数应该指出，近年来国内电阻焊设备的研发和生产发展很快，设备外观造型、制造工艺、品种齐全性和多样性，尤其是设备的机械、供电和控制装置均全面得到提高，形成逐步和国际技术接轨的势头，取得很大的成绩。

电阻焊设备及其主要构件的设计、制造、试验、出厂检验等均需符合相应的电焊机行业现行标准，如GB/T 15578—2008《电阻焊机的安全要求》、JB/T 9529—1999《电阻焊机变压器通用技术条件》、JB/T 10101—2000《固定式点、凸焊机》、JB/T 3946—1999《凸焊机电极平板槽子》、ISO 12166—2006《电阻焊设备—用于汽车工业多点焊机具有一个次级线圈的变压器的特殊要求》等，可参阅本卷相关内容或相关国内外标准。

1.电阻焊机主要技术要求

电阻焊设备的相关主要技术要求和试验数据见表2-2-58～表2-2-61。

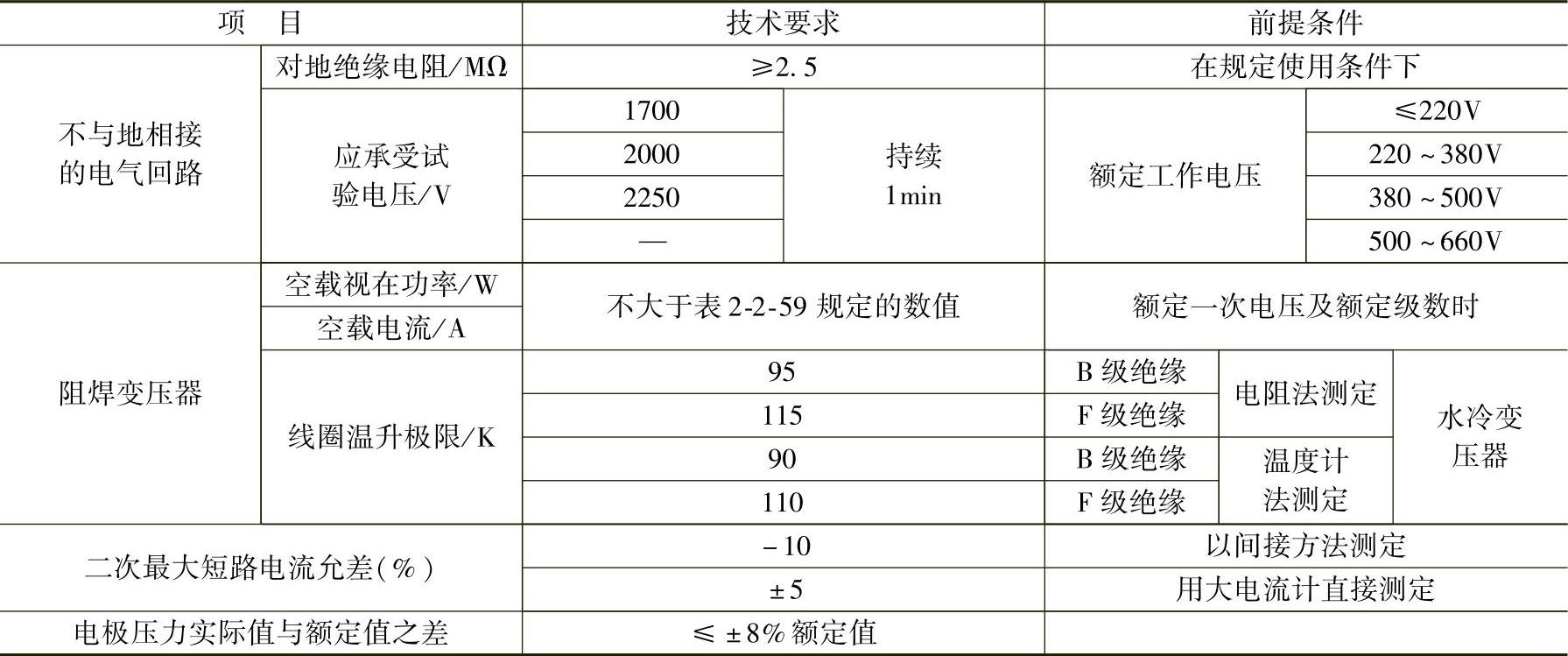

表2-2-58 电阻焊机主要技术要求

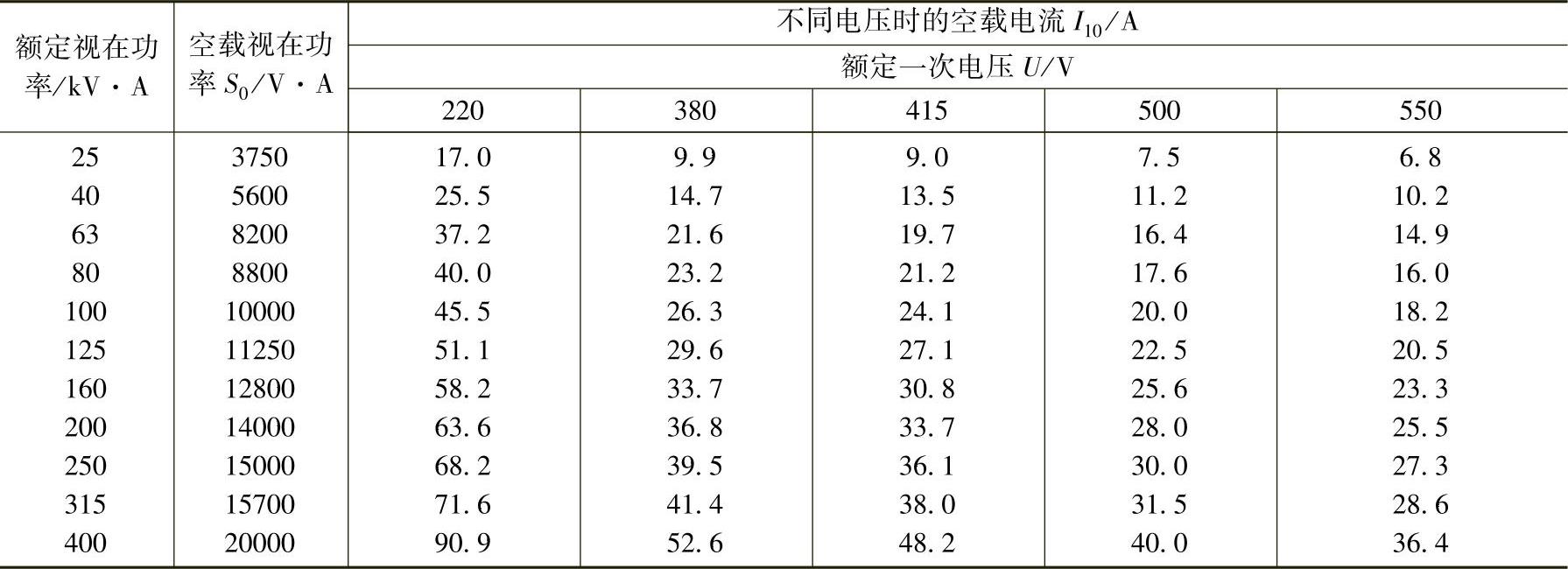

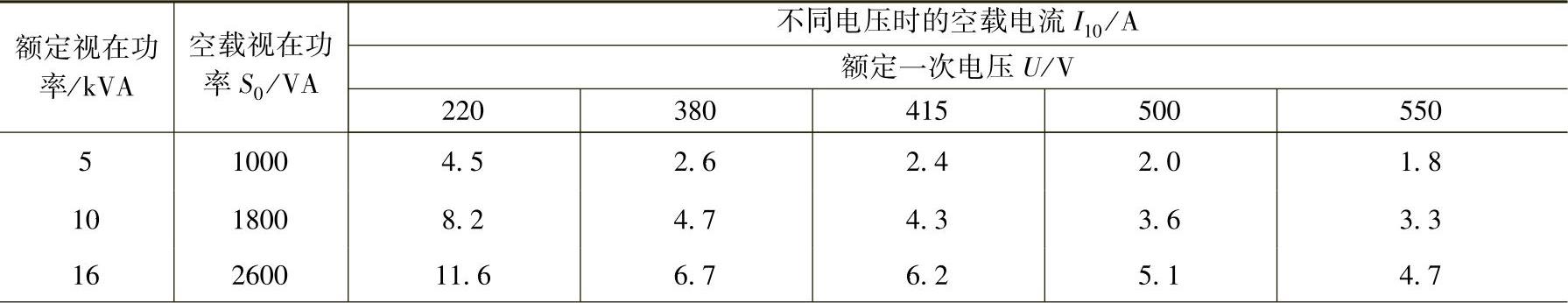

表2-2-59 阻焊变压器空载视在功率和空载电流允许值

（续）

注：额定视在功率小于160kVA的变压器与焊钳连为一体的焊机，其S₀和I₁₀的允许值可比表中数值大2.5倍。

表2-2-60 部分工频焊机额定级试验数据

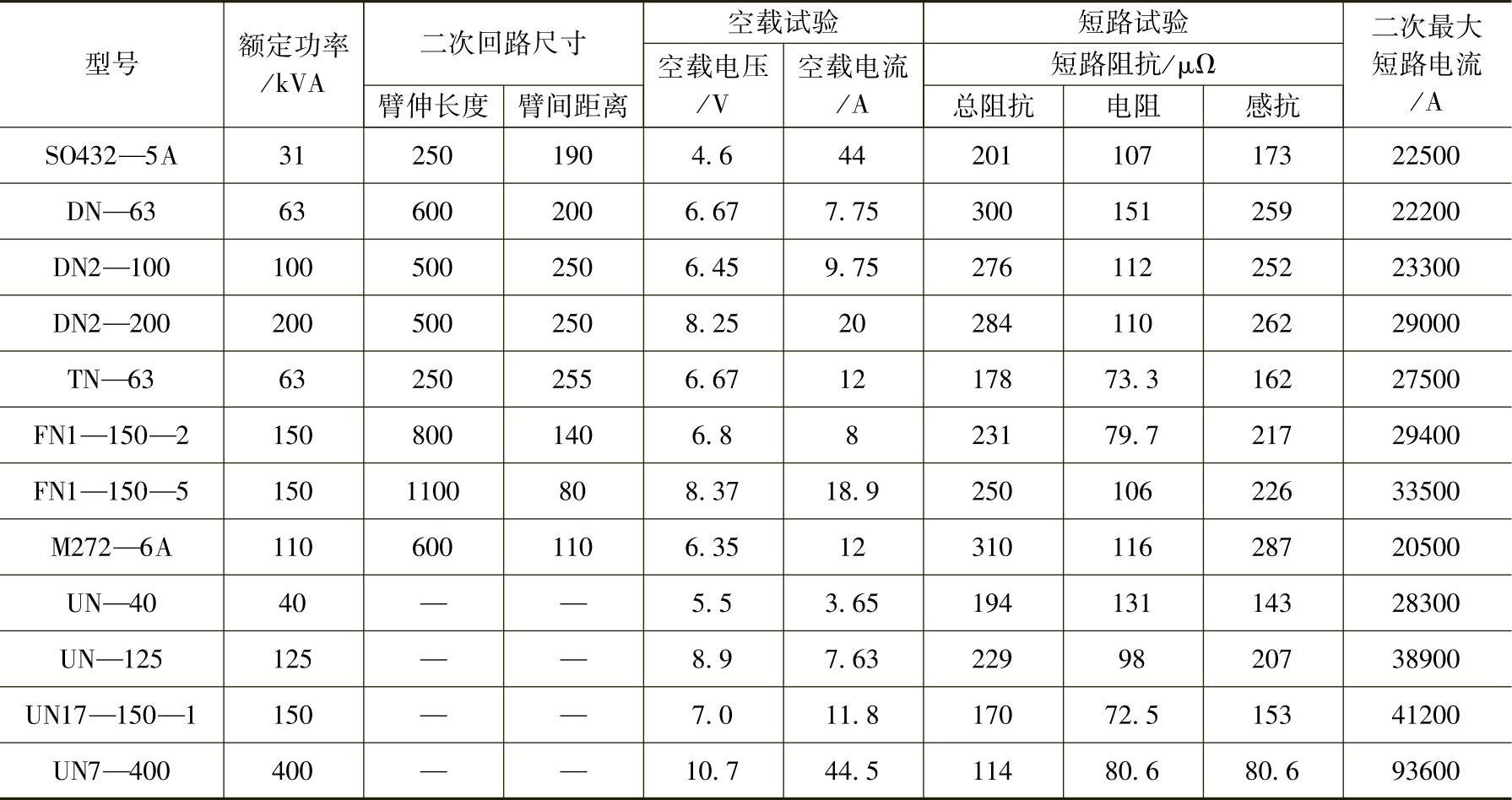

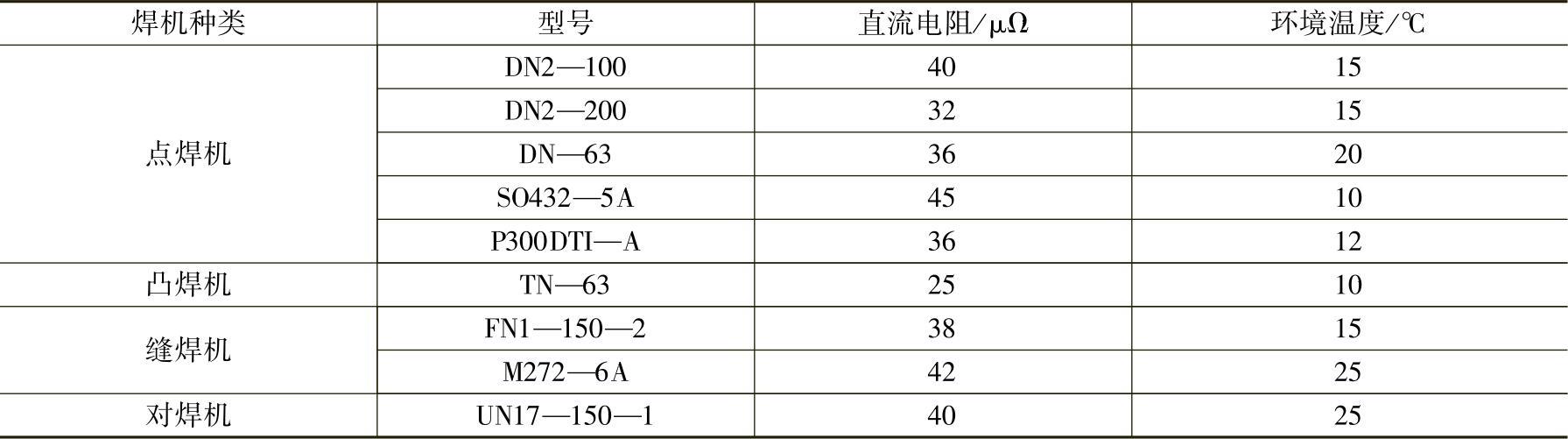

表2-2-61 电阻焊机二次回路直流电阻实测值

2.电阻焊机的主要技术参数

电阻焊机的技术性能指标是选择设备的重要依据，现将部分国产焊机主要技术参数见表2-2-62～表2-2-64。

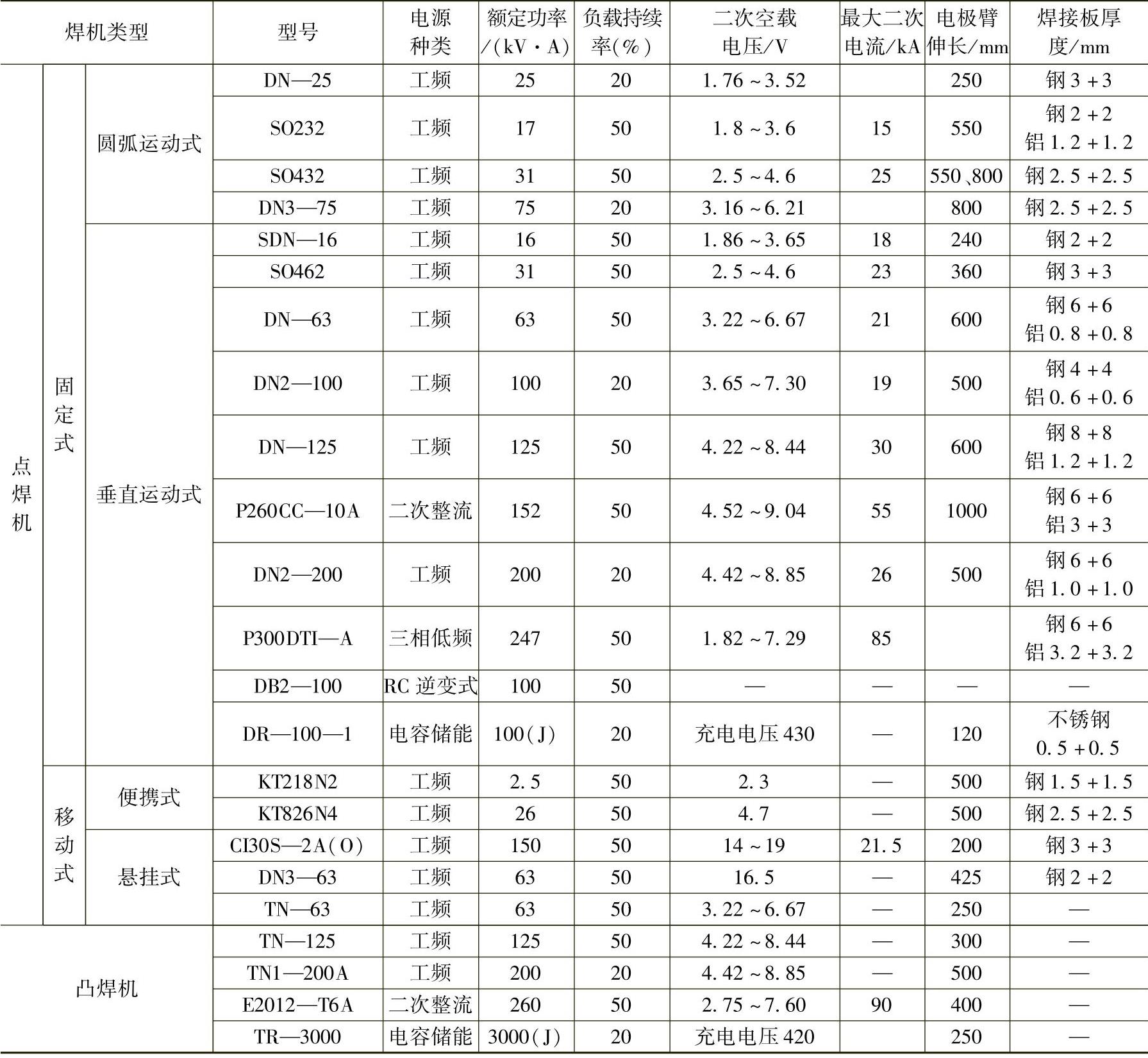

表2-2-62 典型的点焊机和凸焊机的主要技术参数

注：表中未特别注明的“钢”指低碳钢。

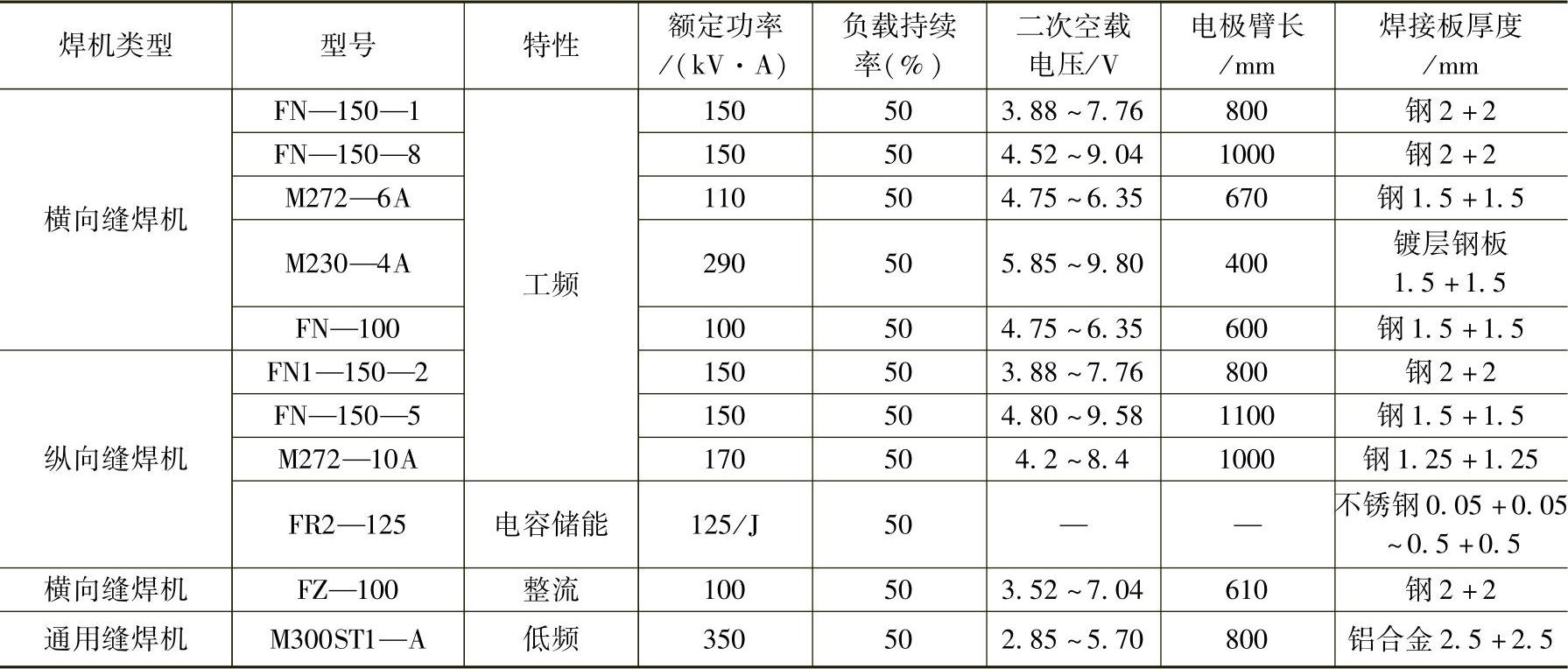

表2-2-63 典型缝焊机主要技术参数

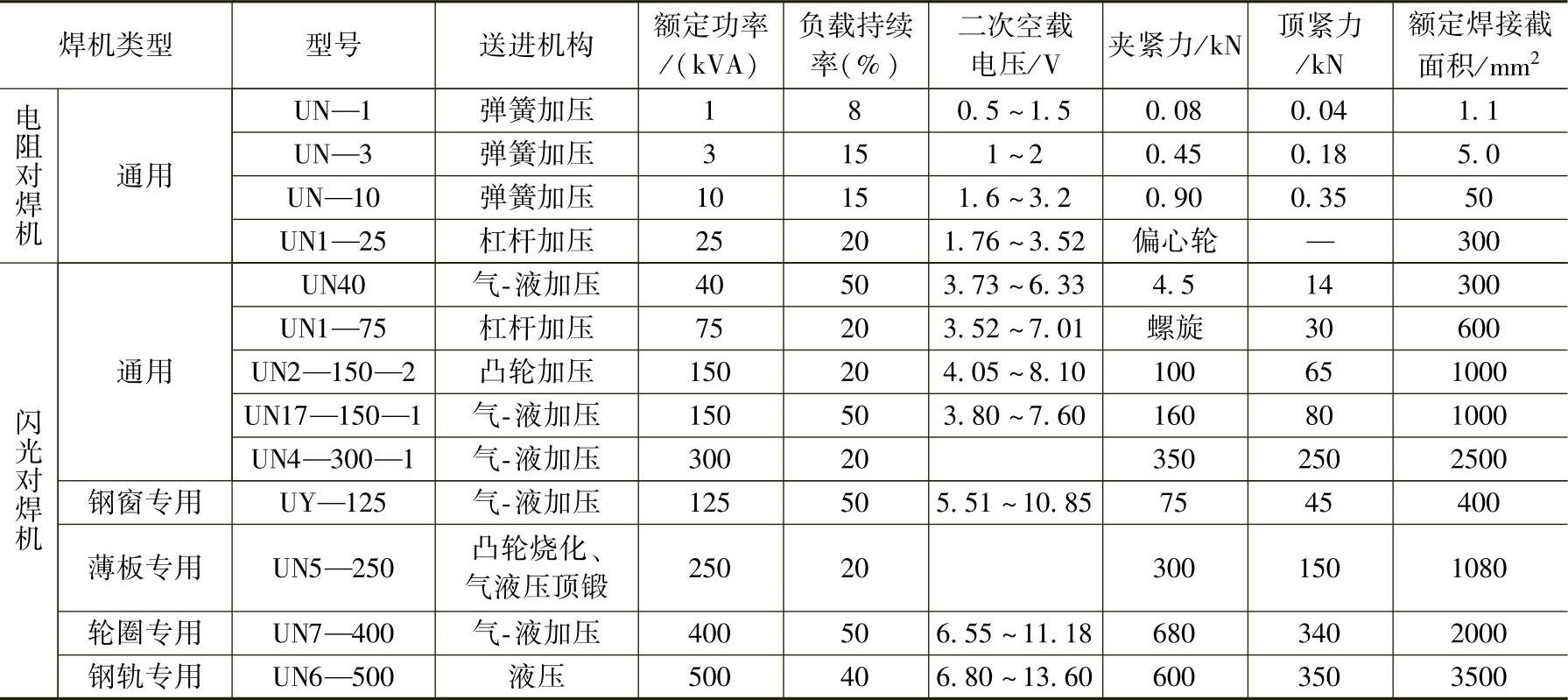

表2-2-64 典型对焊机的主要技术参数

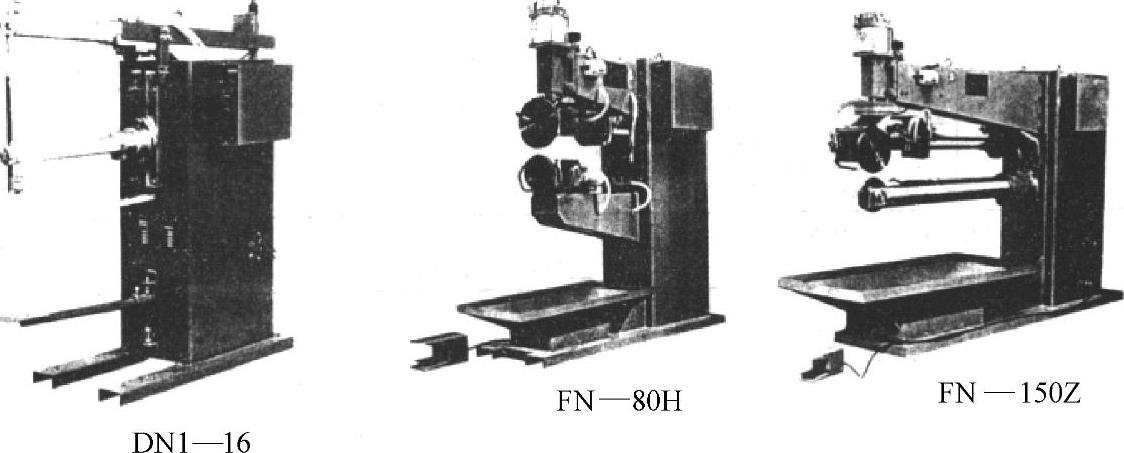

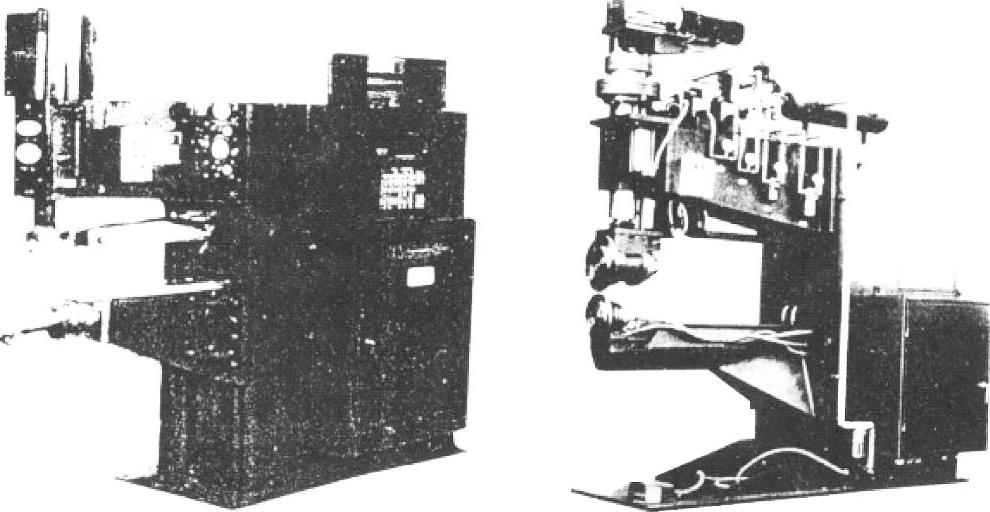

应该指出，近年来国内电阻焊设备的研发和生产发展很快，设备外观造型、制造工艺、品种齐全性和多样性，尤其是设备的机械、供电和控制装置均全面得到提高，形成逐步和国际技术接轨的势头，取得很大的成绩。图2-2-62为部分国产电阻焊设备实物照片，其中DN1—16为脚踏式工频点焊机（16kVA）；DTN—200为气动式垂直加压工频点（凸）焊机（200kVA）；FN—80H为气压式工频横向缝焊机（80kVA）；FN—150Z为气压式工频纵向缝焊机（150kVA）；UN—40为工频电阻对焊机（40kVA）；UNS—63为闪光对焊机（63kVA）；DN2—25为一体式悬挂点焊机（25kVA）DB—6A/DB—6T为逆变式精密点焊机（6kVA）；TR—60000为电容贮能微波炉波导管焊接专机（60000J）；TR—20000为电容贮能复印机外壳焊接专机（20000J）；DP—125电容贮能精密点焊机（125J、双脉冲）。

同时，在国内电阻焊机市场上还有许多进口焊机，如美国汉森（HANSON）公司生产的点焊/凸焊/点凸焊/缝焊/滚点焊的单相交流/次级整流（20～250kVA）焊机（见图2-2-63）、三相低频/脉冲/可变极性的（150～1000kVA）点焊/凸焊/点凸焊焊机、三相二次整流（65～1000kVA）点焊/凸焊/点凸焊焊机、三相低频/二次整流（15～600kVA）缝焊/滚点焊焊机、（IGBT）逆变式（170kVA、340kVA）点焊/凸焊/缝焊三用焊机等；瑞士苏莱特（SCHLATTER）公司的钢轨闪光对焊机，日本宫地（MIYACHI）株式会社生产的小功率逆变电阻焊机（见图2-2-64）；奥地利EVG公司（Entwicklungs-und Verwer tungs-Gesellschaft）生产的网片电阻焊机。当然，进口焊机的价位一般都较高。

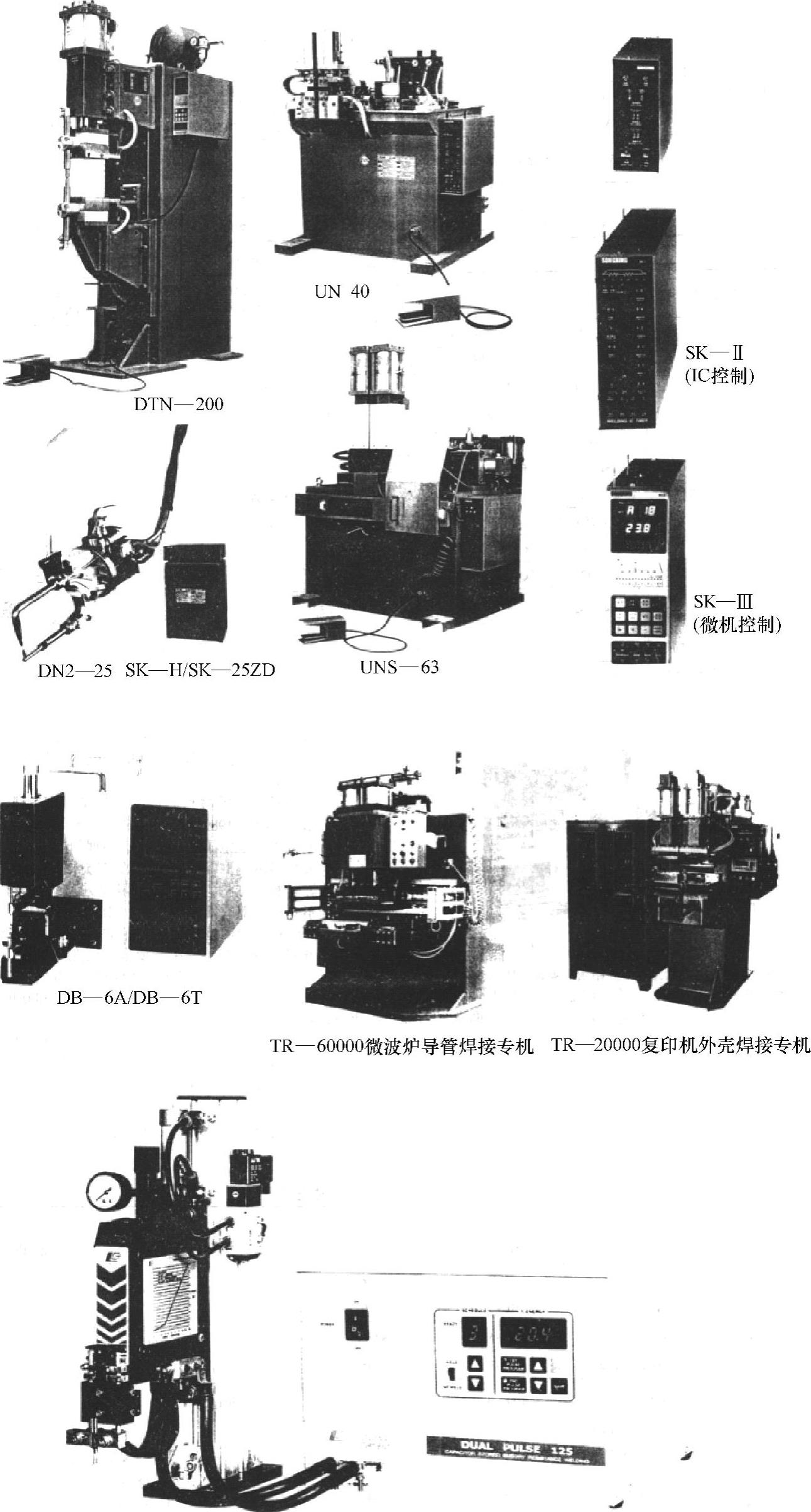

图2-2-62 部分电阻焊设备实物照片

图2-2-62 部分电阻焊设备实物照片（续）

图2-2-63 二次整流点焊机和缝焊机（HANSON）

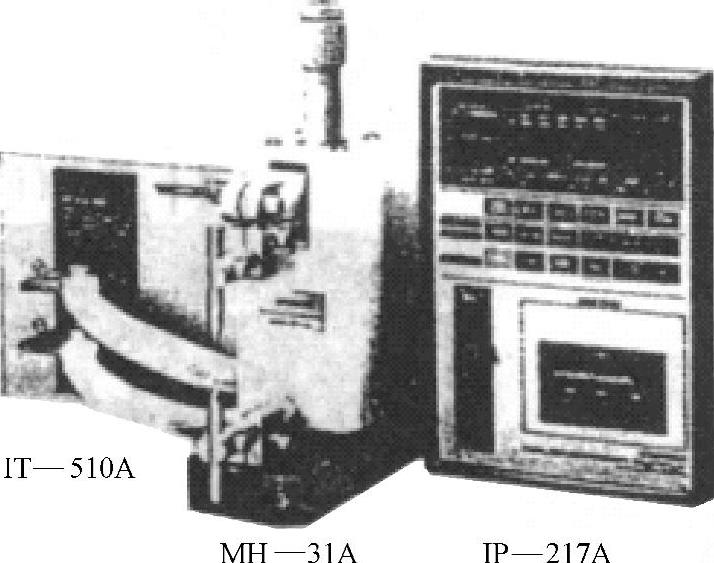

图2-2-64 IS-217A逆变式精密点焊机
