TIG焊设备的主要组成部分及作用
【摘要】：在现代生产的TIG焊设备中，引弧和稳弧装置以及焊接程序控制装置已经和弧焊电源合为一体。如图1-6-2所示为手工TIG焊设备组成示意图。专用自动TIG焊机是根据待焊产品结构、尺寸大小、焊缝接头形式和装夹方式等焊接工艺要求而专门设计和制造的专用焊接设备。
手工TIG焊设备通常由弧焊电源、焊枪、引弧和稳弧装置、供气系统、焊接程序控制装置和水冷系统（采用大电流水冷式焊枪时用）等部分组成。在现代生产的TIG焊设备中，引弧和稳弧装置以及焊接程序控制装置已经和弧焊电源合为一体。如图1-6-2所示为手工TIG焊设备组成示意图。

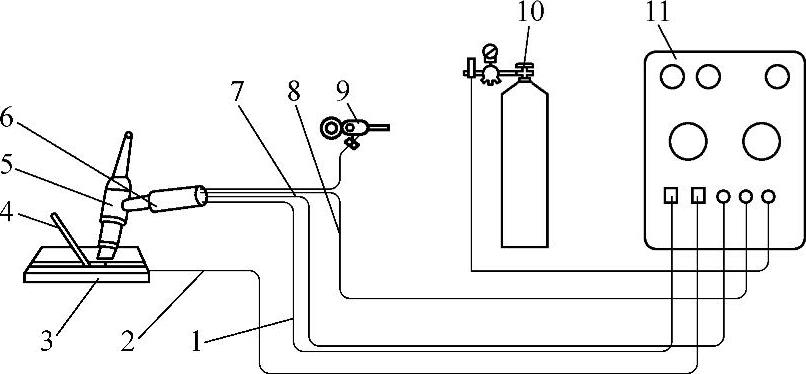

图1-6-2 手工TIG焊设备组成示意图
1—电极电缆 2—工件电缆 3—焊件 4—填充焊丝 5—焊枪 6—开关 7—开关线 8—保护气管 9—冷却水系统 10—气瓶 11—弧焊电源及控制系统
自动TIG焊设备是在手工TIG焊设备基础上，增加了焊接小车行走机构。如果需要填充焊丝，则还包括一个送丝机构。有时还包括轨迹跟踪装置和电弧摆动装置等。焊枪和送丝机构安装在小车行走机构上，焊枪可以升降、前后移动以及根据焊缝接头形式进行姿态调整。自动TIG焊焊枪和送丝机构示意图如图1-6-3所示。
专用自动TIG焊机是根据待焊产品结构、尺寸大小、焊缝接头形式和装夹方式等焊接工艺要求而专门设计和制造的专用焊接设备。其特点是适合结构相似焊件的大批量焊接生产，如管子和管板孔口环缝自动TIG焊机、变压器箔式线圈铜箔和铜导电排直缝专用TIG焊机等。对于多品种小批量焊件生产，可以采用自动化程度更高的弧焊机器人进行TIG焊接。图1-6-4所示为变压器箔式线圈铜箔和铜导电排直缝专用TIG焊机，该设备采用华南理工大学黄石生教授团队利用自主研发的专利技术，与顺特电气设备有限公司、广州市同诚焊接设备技术有限公司联合开发生产的WSME—1250/1000型逆变式交流方波TIG焊电源和廉价氩气保护焊工艺，取代用两台进口的500A晶闸管式直流弧焊电源并联使用和昂贵氦气保护TIG焊工艺，以较高的同等速度（600～800mm/min）进行变压器箔式线圈铝/铜箔（厚1～2mm）和铝/铜导电排（厚15～18mm）优质搭接焊接，大幅度降低生产成本，节能20%～30%。

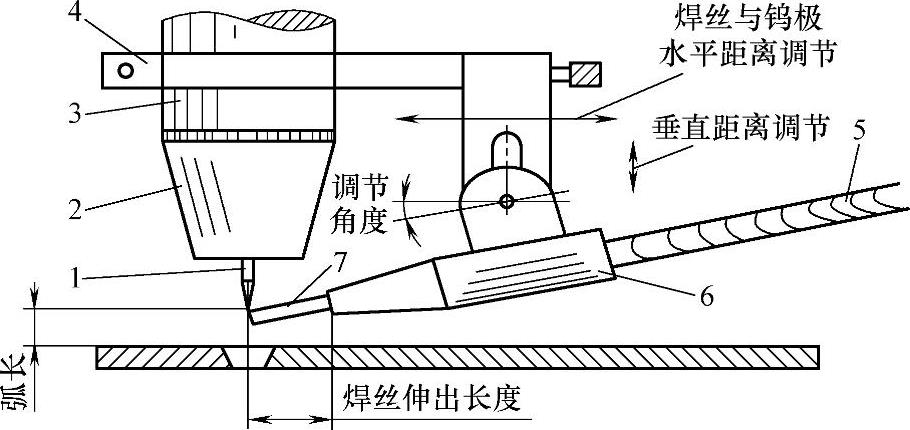

图1-6-3 自动TIG焊焊枪和送丝机构示意图
1—钨极 2—喷嘴 3—焊枪 4—调节机构 5—送丝软管 6—导丝嘴 7—焊丝
图1-6-4 变压器箔式线圈铜箔和铜导电排直缝专用TIG焊机
