弧焊电源的选配原则
【摘要】：GMAW弧焊电源的选择原则如下：1.弧焊电源的外特性与调节性能GMAW弧焊电源外特性有平特性（恒压）、陡降型（恒流）及缓降型3种。由于细丝焊时电弧具有很强的自身调节作用，因此一般选用平特性的弧焊电源，配等速送丝机构。一方面要求弧焊电源能保证合适的短路电流增长速度及短路电流峰值，另一方面要求能保证空载电压具有足够的恢复速度。目前GMAW用弧焊电源均能满足短路过渡时对空载电压增长速度的要求。
GMAW弧焊电源的选择原则如下：
1.弧焊电源的外特性与调节性能
GMAW弧焊电源外特性有平特性（恒压）、陡降型（恒流）及缓降型3种。
由于细丝（直径1.2mm及以下）焊时电弧具有很强的自身调节作用，因此一般选用平特性的弧焊电源，配等速送丝机构。其优点在于焊接过程中当受外界因素影响，弧长发生变化时，由于电弧自身调节作用很强，能迅速恢复到原来长度。通过改变送丝速度可调节焊接电流，改变弧焊电源外特性可以调节电弧电压，实现GMAW所需的调节性能。

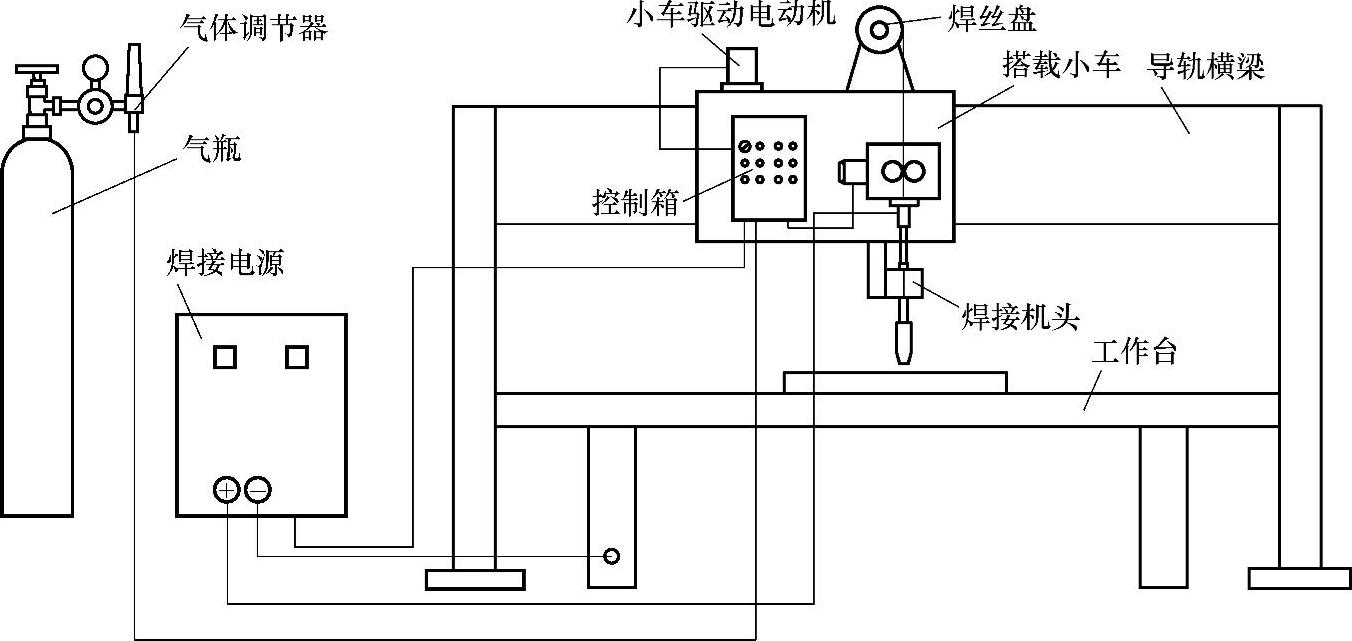

图1-5-20 自动熔化极气体保护焊设备组成示意图
对于铝及铝合金焊丝（直径小于1.6mm以下）焊接时，其熔滴过渡形式为喷射过渡与短路过渡的混合形式，一般采用平特性或缓降特性的电源，选配等速送丝机构，依靠较强的自身电弧自调节作用，能获得稳定的焊接过程，同时改善焊缝成形。
粗丝焊时，由于电弧自身调节作用弱，一般采用陡降特性的电源，配均匀送丝机构，利用弧压反馈调节保持弧长稳定。
2.弧焊电源的动特性
短路过渡要求电源具有良好的动特性。一方面要求弧焊电源能保证合适的短路电流增长速度及短路电流峰值，另一方面要求能保证空载电压具有足够的恢复速度。目前GMAW用弧焊电源均能满足短路过渡时对空载电压增长速度的要求。对短路电流增长速度及短路电流峰值可采用波形控制或在焊接回路中串入电抗器进行调节。
3.弧焊电源类型及技术参数
GMAW用弧焊电源按电流输出种类可分为直流及直流脉冲电源。目前工业上常用的有抽头式硅弧焊整流器、晶闸管式弧焊整流器、弧焊逆变器、直流脉冲弧焊电源、数字化控制的弧焊电源等。这些弧焊电源的原理及特点详见第2章。
弧焊电源选配除考虑外特性、调节性能与动特性外，还应根据焊接工艺的需要及焊接场所的条件，确定对弧焊电源技术参数的要求。这些技术参数包括输入电压（包括电压、频率及相数）、额定焊接电流、空载电压、负载持续率、焊接电流范围及负载电压范围等。

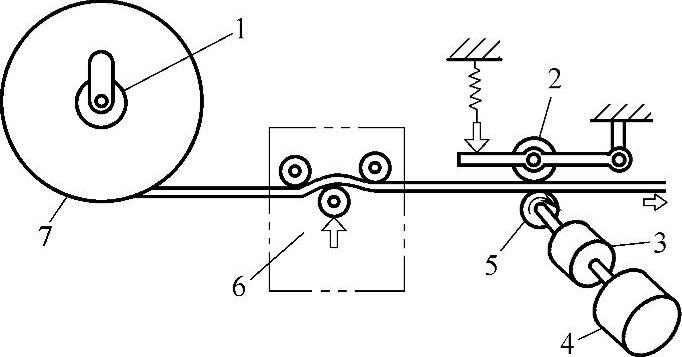

图1-5-21 送丝系统示意图
