如何选择合适的弧焊电源？
【摘要】：表1-2-3 交直流弧焊电源技术经济性比较与用途根据工作条件和需要选择1）在水下、高山、野外施工等场合没有交流电网，应选用汽油或柴油发动机拖动弧焊发电机。2）对于热敏感性大的合金钢、薄板单面焊双面成形、管道及全位置自动焊，宜用数字化脉冲弧焊电源。
（1）选择的一般依据弧焊电源是决定电气性能的关键部分，不同类型的结构、电气性能、价格、用途等各有不同，在应用时要合理地选择，才能做到既经济又好，主要依据包括：焊接材料与工件材料，电流种类，功率大小，焊接方法，工作条件，节能要求，工件重要程度和经济价值等。参照表1-2-3所示性价比进行选择，从综合性价比考虑，除要求不高的焊接结构外，应尽可能采用节能性价比高的弧焊逆变器。

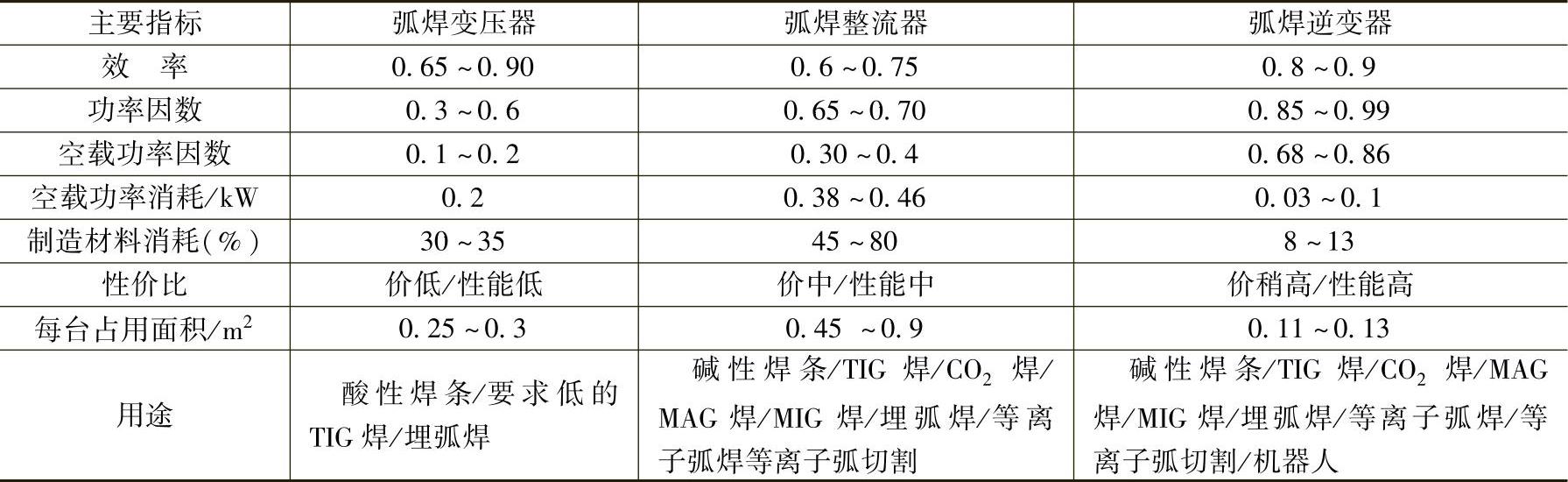

表1-2-3 交直流弧焊电源技术经济性比较与用途
（2）根据工作条件和需要选择
1）在水下、高山、野外施工等场合没有交流电网，应选用汽油或柴油发动机拖动弧焊发电机。
2）对于热敏感性大的合金钢、薄板单面焊双面成形、管道及全位置自动焊，宜用数字化脉冲弧焊电源。
3）要求较高的铝及其合金的TIG焊、多丝埋弧高速焊等，可选用矩形波交流。
4）细丝等速送丝熔化极电弧焊、埋弧焊等，可选用恒压特性，其余一般选用下降特性。
（3）功率的选择
1）粗选容量功率：按所需焊接电流对照型号（如BXl—300）后面的“300”来选择额定电流（300A）。
2）计算选用额定容量功率：不同负载持续率FS下的许用焊接电流If、输入容量S，可由下列两式求出：
同样，用此两式根据需要的If及FS，即可确定选用多大额定容量Se、焊接电流Ie，并由其允许温升确定，即在FSe下，以Ie工作时，不会超过允许温升。对弧焊变压器而言，额定容量为一次额定U1e、I1e的乘积：Se=U1eI1e/1000（kV·A），输出功率P还与功率因数有关：P=SecosΦ。
