晶闸管式电源的脉冲与矩形波交流弧焊
【摘要】：矩形波交流弧焊电源可分为逆变器式、晶闸管电抗器式和数字开关式三种。这里仅介绍晶闸管电抗器式矩形波交流弧焊电源。图1-2-26 晶闸管电抗器式矩形波交流弧焊电源原理及其矩形交流波形图a）矩形波交流弧焊电源原理图 b）矩形交流波形
以晶闸管作为开关产生脉冲波形，称为晶闸管式脉冲弧焊电源，可分为给定值式和断续器式两种。
（1）晶闸管给定值式脉冲弧焊电源 它的主电路和控制电路工作原理与晶闸管式弧焊整流器基本相同，如图1-2-25a所示。二者的不同点是：恒流特性时，后者的给定值Ugi和主电路输出电流均为直流；而前者Ugi和输出电流均为脉冲。当给定电压为高幅值时，主电路输出高幅值脉冲电流；当给定电压为低幅值时，主电路输出基本电流。平特性时，脉冲式给定值Ugu，输出电压脉冲。特点如下：
1）输出的脉冲电流波形为方波或带前沿尖峰的方波。
2）脉冲、基本电流都由同一电源供给，是一体式脉冲弧焊电源。
3）脉冲频率、脉冲、基本电流幅值、脉宽比等均可无级调节，操作方便。
4）脉冲频率调节范围较小，一般为0.2～10Hz，比较适用于钨极氩弧脉冲焊接。
5）易于实现直流和脉冲两用，控制线路比较复杂，不易维修。
（2）晶闸管断续器式脉冲弧焊电源 由晶闸管式弧焊整流器和断续器两部分组成。
晶闸管断续器在脉冲弧焊电源中所起的本质作用，相当于功率电子开关，把直流弧焊电源供给的连续直流电流切断为周期性间断的脉冲电流。
焊接电流一般都比较大，从几十安到几百安。在大电流回路中，晶闸管的工作具有“开易关难”的特点。常用如下两种方法使晶闸管关断：
1）使阳极电流低于维持电流或切断阳极电流，晶闸管就由导通变为关断，仅用于低频电路。
2）在阳极和阴极之间加反向电压，强迫关断晶闸管。采用可关断晶闸管，门极加负信号使其关断。
按晶闸管断续器放在交流或直流侧的不同，可分为交流断续器和直流断续器两类。
2.晶闸管式矩形波交流弧焊电源
矩形波交流电流与正弦波比较，除电流过零点时上升与下降率高的特点外，这里还通过电子控制，使正、负半波通电时间比和电流比值均可自由调节，适合用于要求较高的铝及其合金的钨极氩弧焊，电弧稳定，电流过零点时重新引弧容易，不必加稳弧器；通过调节正、负半波通电时间比，在保证阴极雾化作用下增大正极性电流，可获得最佳熔深，提高生产率和延长钨极寿命；不必加消除直流分量装置；还可用于碱性焊条电弧焊、埋弧焊，电弧稳定，焊缝成形良好，无磁偏吹，接头性能好。应用范围日益广泛。
矩形波交流弧焊电源可分为逆变器式、晶闸管电抗器式和数字开关式三种。
这里仅介绍晶闸管电抗器式矩形波交流弧焊电源。它的基本结构和原理与前述的交直流两用硅弧焊整流器类似，只不过用晶闸管桥取代硅整流桥，且波形更理想，如图1-2-26所示，通过晶闸管桥的开关和直流电抗器的储能作用，把正弦波交流电流转变成矩形波交流电流。

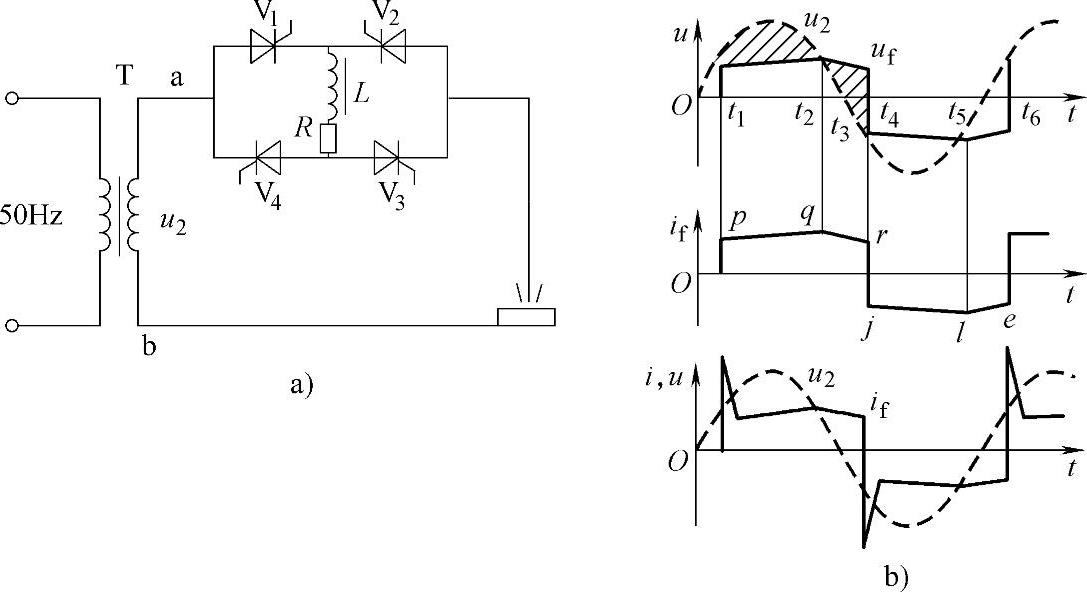

图1-2-26 晶闸管电抗器式矩形波交流弧焊电源原理及其矩形交流波形图
a）矩形波交流弧焊电源原理图 b）矩形交流波形
