交直流及脉冲式弧焊整流器的两用性

2023-06-25 理论教育版权反馈

【摘要】：图1-2-16 交直流两用式电路原理及其交流波形图国内外都有这类交直流两用式硅弧焊整流器。

1.交直流两用式硅弧焊整流器

结构最为简单的交直流两用式硅弧焊整流器基本原理电路如图1-2-16所示，由下降特性的交流弧焊变压器T、单相桥式整流器UR和电抗器L_K组成，把交流AC输出端1、2短接，即从DC输出端提供直流焊接电流；把DC输出端短接，从AC端输出交流电。由于电抗器L_K的串入且总是通过直流电，对电流有滤波作用，使普通交流波形1变成呈接近梯形波2，如图1-2-16的右波形，可见过零点附近的时间较短，故容易再引弧，又因焊接电流半波接近于恒定直流，电弧较稳定。

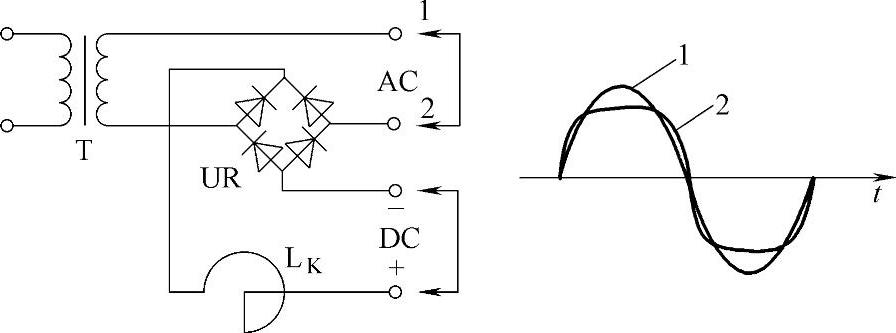

图1-2-16 交直流两用式电路原理及其交流波形图

国内外都有这类交直流两用式硅弧焊整流器。国产型号有ZXG3—300、ZXG9—300、ZXG9—500、ZXG3—300—1等。

2.脉冲式硅弧焊整流器

（1）单相整流式脉冲弧焊电源有并联式、可调并联式两种。其优点是结构简单、操作容易、成本低。缺点是调节参数不多且互相影响，只适合于一般要求的脉冲弧焊工艺。

1）并联式：用一台直流弧焊电源提供基本电流，另一台带抽头变压器的单相半波（S打开）或全波（S闭合）整流器与其相并联，提供脉冲电流，如图1-2-17所示。

图1-2-17 并联式单相整流脉冲弧焊电源原理图

2）可调并联式：与上述基本原理相同，只是不用带中心抽头的变压器，改用两台二次电压和容量都不同的变压器分别作为正负半周的交流电源，交替工作。二次电压较高者提供脉冲电流；二次电压较低者提供基本电流。它们分别可调，互不影响。

（2）磁放大器式脉冲弧焊电源可以采用主变压器二次三相电压不平衡、三相磁放大器交流阻抗不平衡或者为励磁控制绕组提供脉冲电流等方法而获得脉冲焊接电流。这种脉冲弧焊电源控制功率较小，结构简单，波形和电流调节方便，但是时间常数大，脉冲频率低于10Hz。它适合于熔化极气体保护电弧焊。
