焊接电弧的电特性优化为：焊接电弧的电特性分析
【摘要】：焊接电弧动特性是指在一定弧长下，当电弧电流快速变化时，电弧电压和电流瞬时值之间的关系：uf=f。
焊接电弧的电特性包括静特性和动特性。
1.焊接电弧的静特性
一定长度的电弧在稳定状态下，电弧电压Uf与焊接电流If之间的关系称为焊接电弧的静特性，又称为伏安特性，其关系式为
Uf=f（If） （1-1-2）
焊接电弧是非线性负载，即电弧两端的电压与通过电弧的电流之间不是成正比例关系，而是近似成U形曲线，故也称为U形特性，如图1-1-2b所示。可看成由三段（Ⅰ、Ⅱ、Ⅲ）组成，在Ⅰ段，电弧电压随焊接电流的增加而下降，是下降特性段；在Ⅱ段，呈等（恒）压特性，即电弧电压不随焊接电流而变化，是平特性段；在Ⅲ段，电弧电压随焊接电流的增加而上升，是上升特性段。

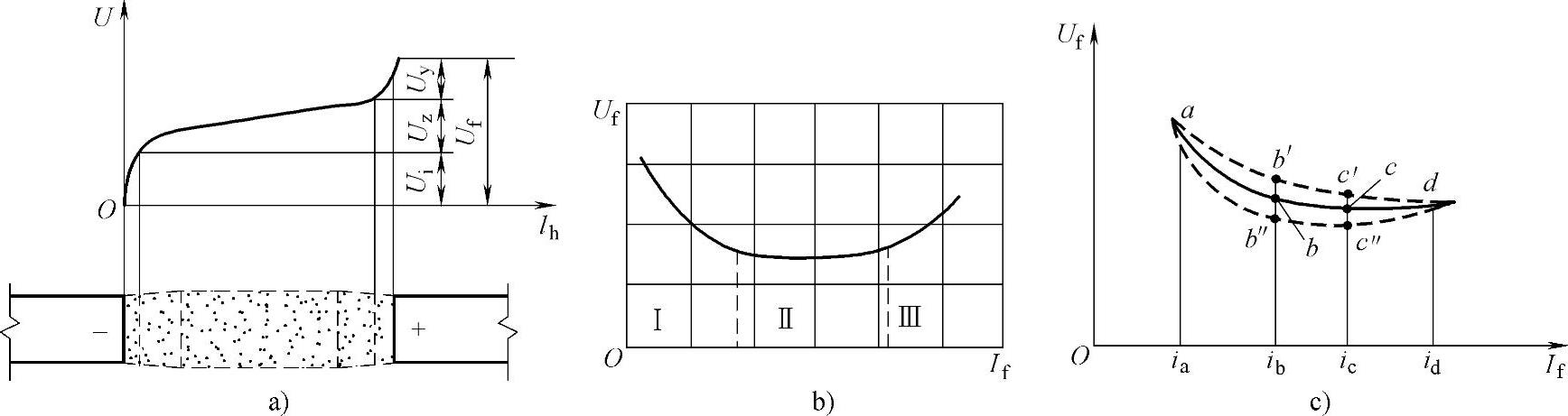

图1-1-2 焊接电弧的结构及其压降分布和静、动特性曲线
a）焊接电弧的结构及其压降分布 b）静特性曲线 c）动特性曲线
不同焊接方法的电弧静特性曲线不同，在正常使用范围内并不是都包括电弧静特性曲线的三个段。下降段电弧不稳定，很少采用。焊条电弧焊、埋弧焊多工作在水平段，非熔化极气体保护焊、微束等离子弧焊、等离子弧焊也多在水平段；熔化极气体保护焊（氩弧焊和CO2焊）和水下焊多在上升段。
2.焊接电弧的动特性
在稳定状态下的电弧静特性如图1-1-2c的abcd曲线所示。焊接电弧动特性是指在一定弧长下，当电弧电流快速变化时，电弧电压和电流瞬时值之间的关系：uf=f（if）。图1-1-2c中，电流由a点快速增加到d点，因电压变化总是滞后于电流变化的热惯性影响，而形成ab′c′d虚线；当电流由d点快速减小到a点时，形成ab″c″d曲线，与dc′b′a构成动特性回形曲线。当电流变化速度越小，静、动特性曲线就越接近。
