电气原理图是转换PCB图的依据，设计好原理图非常重要。

首先将所有元件按图调整好元件位置，然后对各个元件的属性逐一进行编辑。元件的属性包括序号、封装形式、引脚号定义等，下面对图7-5的元件属性进行编辑。用鼠标左键双击元件DS80C 320MCG，弹出图7-6所示对话框。

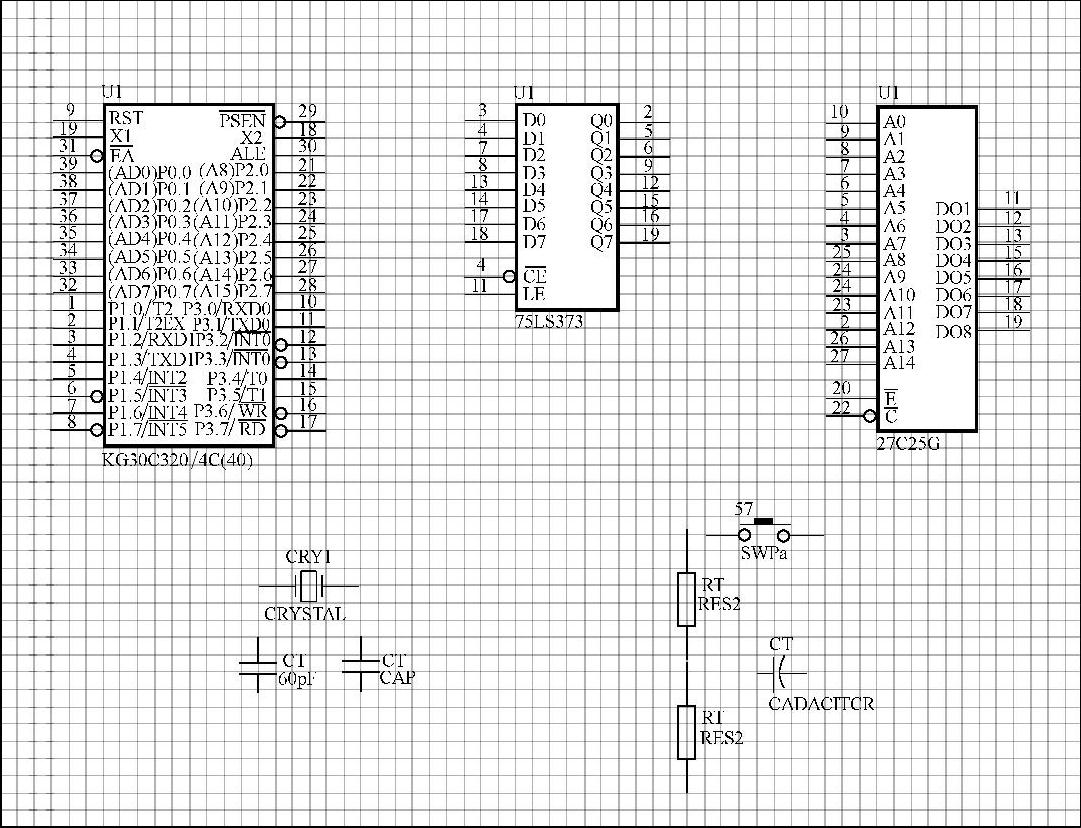

图7-5 元件位置调整后的结果

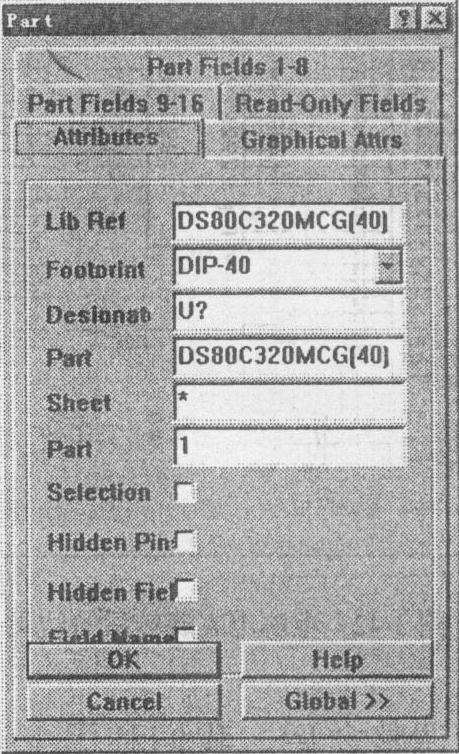

图7-6 元件属性编辑对话框

在图框里设置元件各种属性：

1）Lib Ref：元件库的型号，不允许修改。

2）Footprint：元件封装形式，写入“DIP-40”。

3）Designator：元件序号，写入“U1”。

4）Part Type：元件型号，写入“DS80C320 MCG”。

5）Sheet：图纸号，暂不填。

6）Part：功能块序号，此项用于多个相同功能块，而对其元件无效。

设置结束后，单击“OK”按钮即可。

按照上述方法对图7-5所有元件进行编辑。这里我们将主要元件的序号、型号、封装形式设定如下：

1）普通电容1：C₁、60pF、RAD0.2。

2）普通电容2：C₂、60pF、RAD0.2。

3）电解电容：C₃、22μF、RB.2/.4（PCB库里还有.3/.6，.4/.18，.5/.10）。

4）整流二极管：DIODE0.4～0.7。

5）控制IC：DIP4、8、14、16、18、20、22、24、28、32、40、48、52、64等。

6）晶振：CRY1、18、723MHz、XTL-1。

7）电阻1：R₁、200、AXIAL 0.4。

8）电阻2：R₂、1K、AXIAL 0.4。

9）复位键：S1、SW-PB、RAD0.4。

10）单片机DS80C320MCG（40）：U₁、DS80C320、DIP-40。

11）地址锁存器74LS373：U₂、74LS373、DIP-20。

12）程序存储器27C256：U₃、27C256、DIP-28。
