UC3842电路高频变压器设计技巧
【摘要】：又根据电路输入功率和工作频率选用磁心EE28，这时的Ae=78mm2，另外也可根据经验公式计算选用磁心，3.计算变压器一次绕组匝数只因为输入功率低于100W，而且所用磁心的截面积较小，所以选用输入最低电压VBmin，导通时间选大一点的。计算变压器绕组每匝承受的电压4.计算变压器二次绕组匝数计算二次绕组各组电压VS1、VS2、VF。
输入参量：AC 85～265V，50Hz。
输出参量：Vo1=12V，Io1=3A；Vo2=5V，Io2=2A；η=0.85，f=100kHz；Po=Io1·Vo1+Io2·Vo2=12×3W+5×2W=46W；

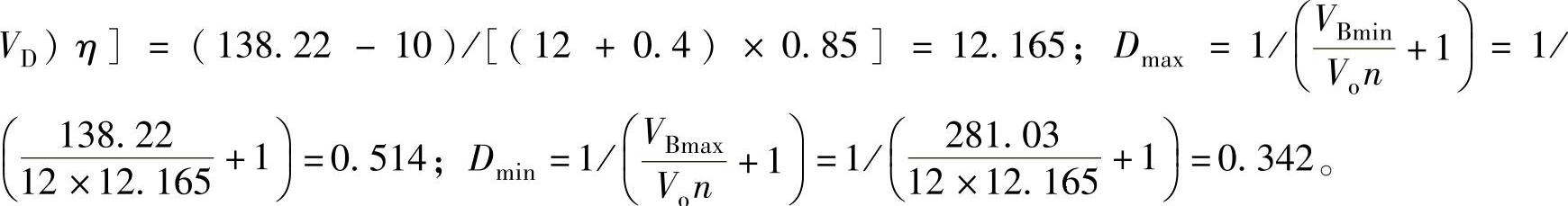

1.计算最高、最低占空比
根据表3-1选定：
，得
2.选用磁心
确定磁心的磁感应强度：磁心的磁感应强度（见图3-10），在100℃时为350mT，在90℃时为360mT，磁通变化量为60%，现以较高的温度计算，ΔB=350mT×60%=210mT。又根据电路输入功率和工作频率选用磁心EE28，这时的Ae=78mm2，另外也可根据经验公式计算选用磁心，

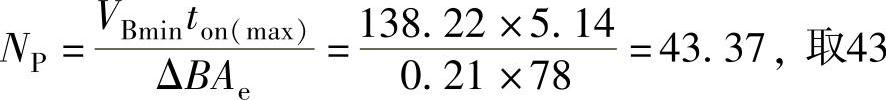

3.计算变压器一次绕组匝数
只因为输入功率低于100W，而且所用磁心的截面积较小，所以选用输入最低电压VBmin，导通时间选大一点的。
2，可选用EE28。

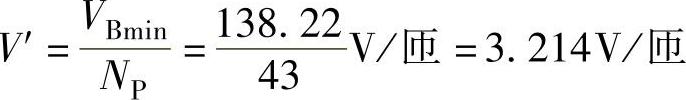

计算变压器绕组每匝承受的电压

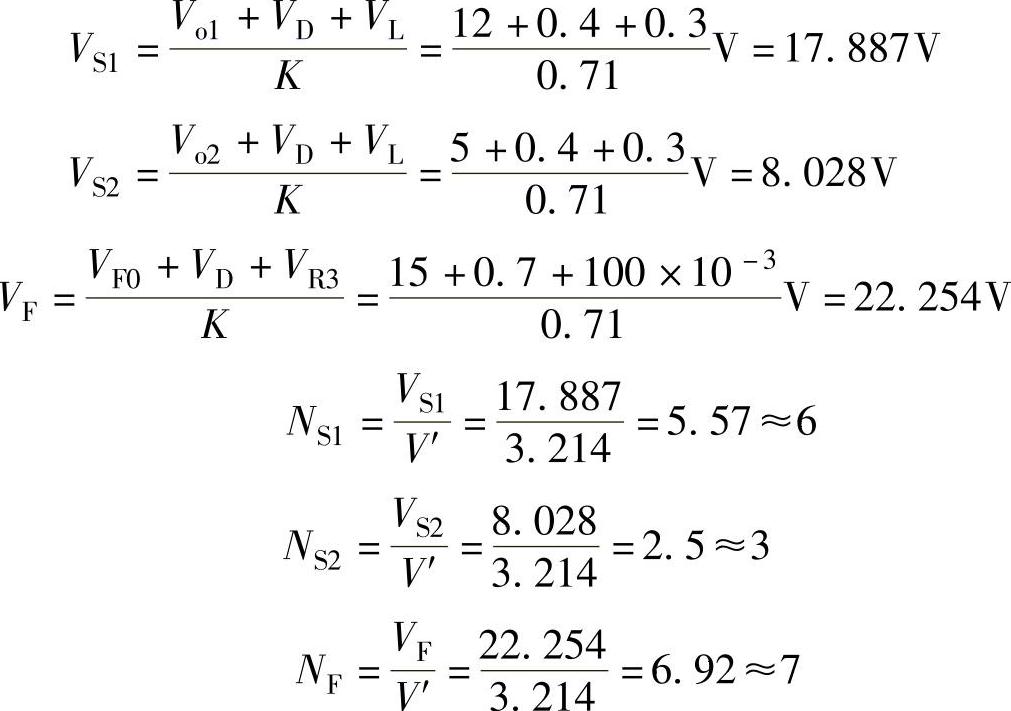

4.计算变压器二次绕组匝数
计算二次绕组各组电压VS1、VS2、VF。

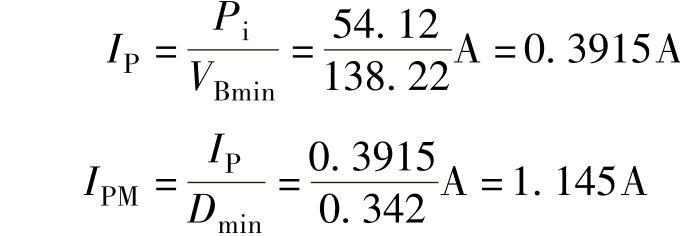

5.计算变压器输入有效电流和最大电流
6.计算变压器一次绕组电感

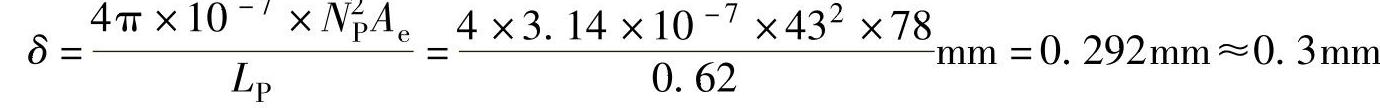

7.计算磁心气隙
8.计算变压器二次绕组线径
式中，K为变压器电流耦合系数，取1.2；j为导线电流密度，3～5A/mm2，取5A/mm2。

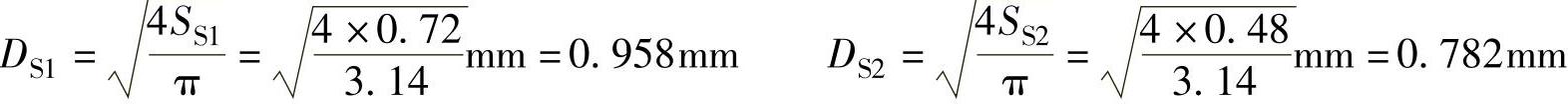

导线的直径为
