R21、R22、VT2、VS5及C14是给IC2在通电启动期间供给电压,VT2、VS5为IC2的7脚提供优良的稳压恒流电能。......
2023-06-25
1.启动电阻R3的计算
式中,VDC为PFC最低转换输入电压120.2V;Vpoe为IC2最低转换电压10V;IQD为UCC28600的启动电流55μA。所以
2.PWM转换峰值电压的估算
3.吸收电阻RP理论上的计算
RP由R4、R5及C9的容抗组成。

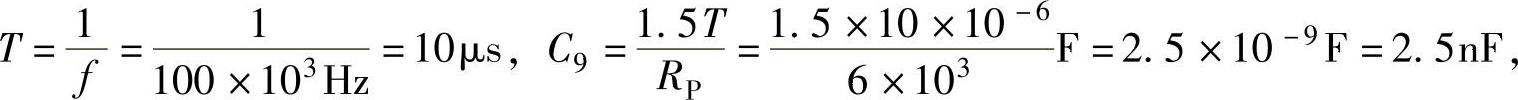

RP、C9的时间常数比电路的振荡周期大2倍左右,若工作频率为100kHz,时间常数取1.5倍,则取2.2nF。
4.按原理图计算的阻抗
5.限流电阻R9的计算
首先计算R9上的电压,,再将VR9转为脉动直流电压VR9K,K=0.71,则
6.检测电阻R11的计算
PWM转换由IC2门限电压VMO决定,由IC2的特性从3脚输入,开关管的栅极串接电阻R11,用来平衡或者是检测变压器一次绕组电流,当峰值电流超过1.3倍时,实施过电流保护。
式中,VMO为门限电压,根据IC2查出为0.5V。
7.恒流上偏电阻R13的计算
决定VT4的恒流是它的集电极电流,IC4足够大,设为50mA,β=220,现选用MBT3906,IA,则恒流源的输入电压Vi=VCC+VD6+VR8=13V+0.8V+50×10-3×22V=14.9V。
式中,VS2为稳压电压,取13V。
8.恒流下偏电阻R15的计算
式中,Vzmax是VS2的最大管压降,取1.2V;Izmin为稳压二极管的工作电流,取2mA。
9.过电压保护工作点设置电阻R7的计算
IC2片内阻塞电压为2.3V,反馈绕组的线电压为15V,经R6、R7分压,式中,片内阻塞电压便是IC2的7脚输入过电压保护工作点;设R6=200kΩ,则
得到R7=36.2×103Ω=36.2kΩ,取36kΩ。
