半桥式高频变压器的设计要满足工作频率,输入电压的宽度,变压器温升等要求。首先根据功率选定磁心,再确定磁感应强度,还要考虑磁心的损耗。......
2023-06-25
2.计算变压器一次绕组峰值电流
3.计算变压器一次绕组匝数
根据输出功率选用磁心型号,与曲线相交,其交点垂直向下得到变压器热点温度如图7-2的虚线所示。又根据磁心热点温度垂直与曲线5相交,沿着水平线得出每伏电压匝数NIT如图7-3虚线所示,其对应值约为0.14匝/V,则一次绕组匝数为
4.计算变压器磁心气隙
5.计算变压器二次绕组及反馈绕组匝数

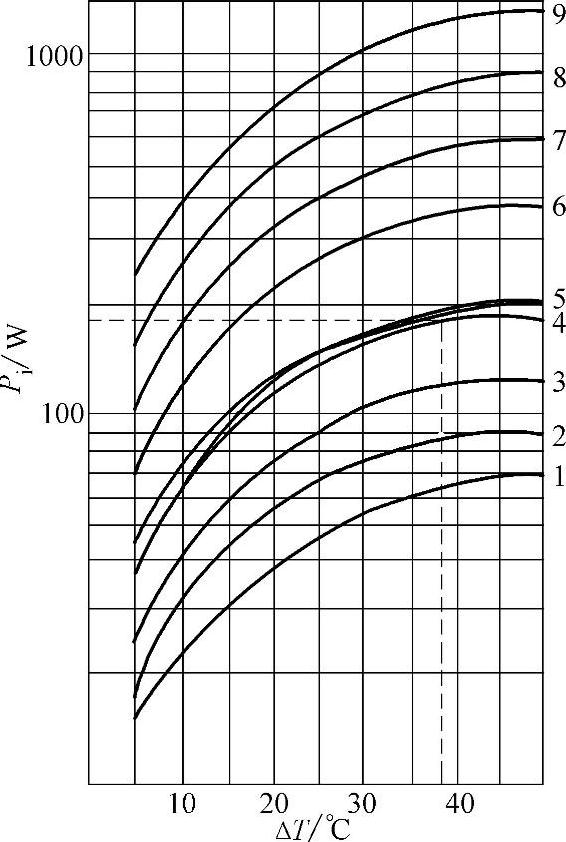

图7-2 PQ磁心的最大输入功率与热点温升的关系曲线(100kHz)
1—PQ 20/16,EE16 2—PQ 20/20,EE22 3—PQ 26/20,EE25 4—PQ 26/25,EE28 5—PQ 32/20,EE35 6—PQ 32/30,EE40 7—PQ 35/35,EE45 8—PQ 40/40,EE50 9—PQ 50/50,EE60

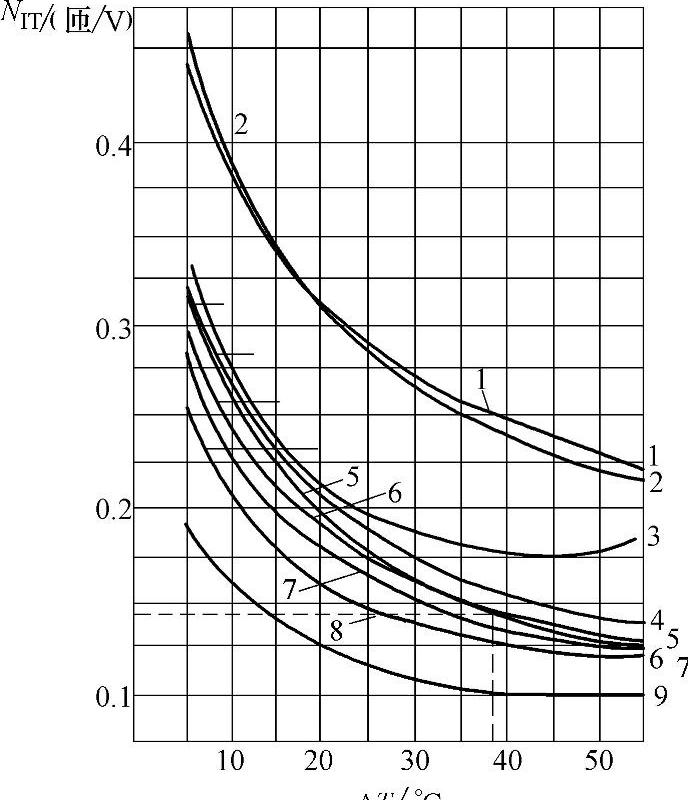

图7-3 变压器每伏电压对应的匝数NIT与热点温升关系曲线(100kHz)
1—PQ 20/16,EE16 2—PQ 20/20,EE22 3—PQ 26/20,EE25 4—PQ 26/25,EE28 5—PQ 32/20,EE35 6—PQ 32/30,EE40 7—PQ 35/35,EE45 8—PQ 40/40,EE50 9—PQ 50/50,EE60
变压器的设计计算方法有多种,上面三种计算方法结果基本相同。
