MC33370芯片内部集成有：状态控制器、欠电压锁定比较器、PWM比较器、PWM调制器、误差放大器、振荡器、电流极限比较器、八分频器，还有功率驱动电路、上电复位电路、外部关断电路、过热保护电路、偏置电路、门电路、导通延迟电路、前沿闭锁电路等称为“八器八路”结构。采用双脉冲抑制逻辑电路，保证时钟周期内脉宽调制器只能输出一个脉冲。集成度之高、功能之广，使电源控制技术达到新的水平。电路应用于PC待机电源、机顶盒电源、微处理器控制电源、适配器电源等。

1）芯片采用双脉冲抑制逻辑，使脉宽调制周期内，每个时钟只能输出一个脉冲，确保电源控制稳定、不产生误动作。其控制状态采用可编程控制。这种控制的特点，只需改变外部电路，即可实现手动控制、数字电路控制、微机操作和禁止操作等。

2）片内集成了检测电阻R_s，电阻处在无功率损耗状态下检测漏极电流I_D的变化，进行过电流、过载保护。增强型高压MOS场效应晶体管不仅使开关电源工作可靠，还能提高电源转换的效率。

3）该芯片设置了欠电压锁定电路和外部关断电路。欠电压锁定就能使电路在正常输出之前，对电路的运行状态进行跟踪警示。外部关断是处理由反馈信号来的信息，当误差放大器输出电压出现异常时，立即关断功率开关管，起着欠电压、过电压保护作用。

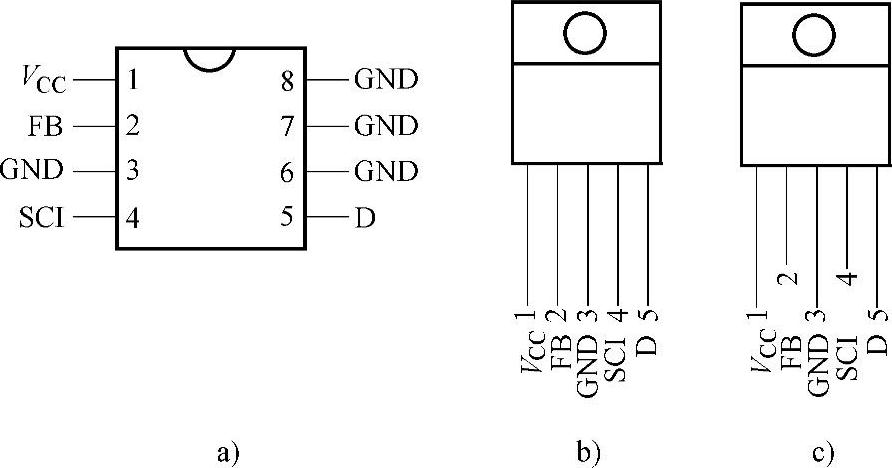

图6-9 MC33374系列引脚排列图

4）占空比调节范围宽，达到0.9%～74%，它意味着，当输入电压变化很大时，电源的输出电压能保持稳定，使电源电压调整率大为提高。

5）芯片还具有过热保护的功能。工作结温的范围是-40～150℃，电源如果超出这一范围，片内的温度传感器立即通知热关断电路，向主控门发出指令，主控门立即关断功率开关管，起到过热保护。图6-9是MC33374系列引脚排列图。

6）电源效率高、功率损耗低、抑制辐射能力强、电磁兼容性好是这种模块式控制芯片固有的特点，也是当今世界各地被广泛使用的一个重要原因。如果供电交流电网的变化量不超过20%，那么高频变压器的反馈绕组可以去掉。这对减小电源体积、降低成本有利。
