1.NCP1560功能特点
NCP1560最低工作电压为21.5V,具有电路欠电压、过电压锁定功能;IC内置高电压启动调整,双路输出控制;调节延迟时间,可设置最大占空比;外设电阻进行振荡频率设置等。
2.NCP1560引脚功能特点
1脚(Vin):直流供电端。供电电流为13.8mA,供电电压为21.5~150V,片内设计有恒流源。
2脚(UV/OV):输入电压范围控制。输入电压必须符合该脚的电压范围,在1.50~3.30V之间。
3脚(NC):不连接。
4脚(FF):斜坡斜率设置。外接电阻接在该脚与1脚之间,通过电阻改变前馈斜坡幅度,斜坡幅度与输入电压成正比,从而改变带宽。
5脚(CS):电流检测输入端。检测电压超过0.48V或0.57V,转换器进入周期跳跃电流限制。
6脚(Cskip):软启动功能脚。电容连接在该脚与地之间。发生故障时,软启动功能结束。
7脚(RT):振荡频率设置。电阻连接在该脚与地之间。
8脚(DCmax):比较器反向电压输入端。电阻连接在该脚与地之间。由该脚电压与前馈电压进行比较后,对占空比进行限制。
9脚(SS):充电释放端。片内6.2μA的电流给该脚外部电容充电,又通过该脚与地放电。启动期间的占空比由比较器电压和振荡器斜坡限制,使占空比保持一定的大小。
10脚(VEA):误差放大器信号输入。
11脚(VREF):精密的5V电压输出端。输出电流为6mA。
12脚(tD):时间延迟设定端。设置OUT1、OUT2之间时间延迟。
13、15脚(OUT2、OUT1):输出PWM控制延迟。用于同步整流拓扑、有源钳位、复位开关。OUT1用电路主PWM控制输出。
14脚(GND):控制地。
15脚(VAUX):正电压输出端。利用外部电容存储电能。经1脚内部电流给该脚提供电能。当VAUX脚电压达到11V时,电流源关闭;当VAUX脚电压降到7V时,则恢复导通。
3.MC14152芯片特点

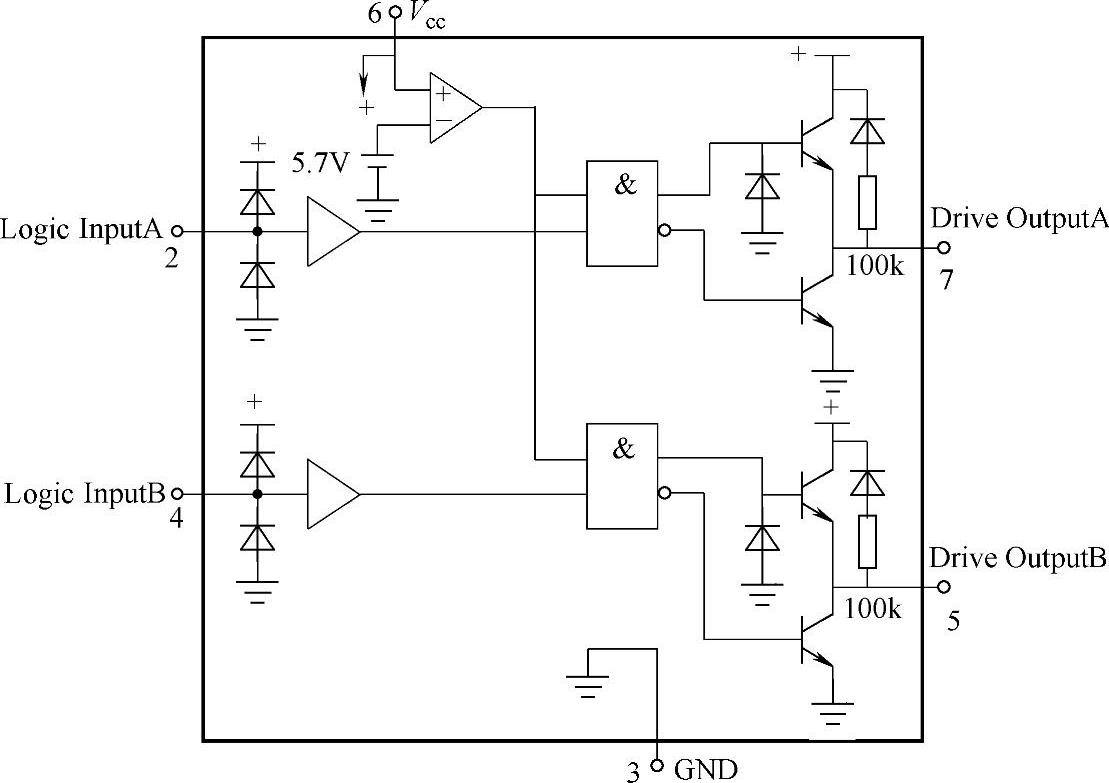

图5-4是MC14152的内部功能框图。该芯片具有两路高速放大驱动器。该芯片适用于电流数字信号驱动的电容性负载。内部有两只“图腾柱”输出驱动器,可应用于DC/DC转换电路、电动机控制器、泵电压提升/反相电路等,保证DC/DC转换有条不紊地进行。
图5-4 MC14152内部功能框图
