MAX5069A引脚功能图解

2023-06-25 理论教育版权反馈

【摘要】：3脚：电路斜坡补偿。图5-3 可编程输入推挽式MAX5O69A原理图4脚：死区时间。若将该脚接到16脚时则占空比为最大。6脚：误差放大器反相输入。以检测输出电压并进行控制，使输出电压平稳。外接一电容，当有过电流故障时，片内用60μA的电流，而当8脚达到2.8V时为开通状态。此脚又接一电阻，当8脚电压降至1.5V时，进入关闭状态。9脚：电流检测。外接一电阻对4只MOS管的源极电流进行检测，具有过电流保护作用。16脚：5V基准稳压源。

1脚（RT）：振荡器引脚。外接一电阻，设置振荡频率。

2脚（SYNC）：时钟端。

3脚（SCOMP）：电路斜坡补偿。外接一电容对振荡波形进行修正，使上升沿陡峭。

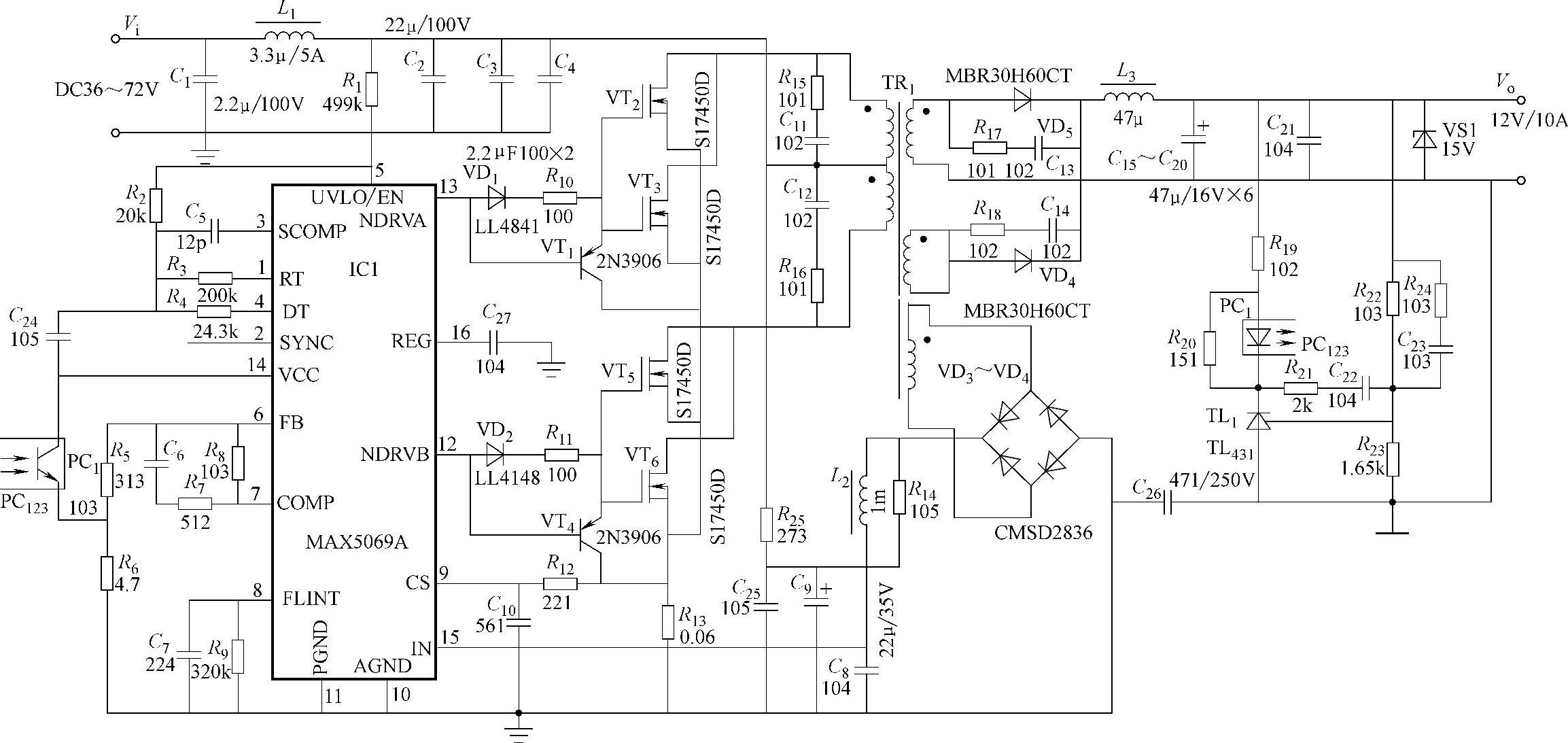

图5-3 可编程输入推挽式MAX5O69A原理图

4脚（DT）：死区时间。外接一电阻设置死区时间。电阻小，死区时间大。若将该脚接到16脚时则占空比为最大。

5脚（UVLO/EN）：启动电压调节。外接电阻分压，以设置欠电压锁定的电压值，用以欠电压保护。

6脚（FB）：误差放大器反相输入。以检测输出电压并进行控制，使输出电压平稳。

7脚（COMP）：误差放大器输出。

8脚（FLINT）：故障信号输入。外接一电容，当有过电流故障时，片内用60μA的电流，而当8脚达到2.8V时为开通状态。此脚又接一电阻，当8脚电压降至1.5V时，进入关闭状态。与电容并联，用于电容放电。

9脚（CS）：电流检测。外接一电阻对4只MOS管的源极电流进行检测，具有过电流保护作用。

10、11脚（AGND、PGND）：分别为模拟地、功率地。

12、13脚（NDRVB、NDRVA）：栅极驱动B组、A组，分别驱动N沟道MOS管。

14脚（VCC）：9V稳压输出，芯片的动力电源。用电容C₂₄与之耦合隔直。

15脚（IN）：电源输入端，为芯片内部电路供电，用C₉滤波，C₈去耦旁路。

16脚（REG）：5V基准稳压源。用C₂₇作高频旁路。
