ICEIQS01电路的主要元器件参数计算方法
【摘要】：计算二次绕组匝数NS1、NS2、NS3、NS4，输出电压V1、V2、V3、V4与变压器二次侧的关系是根据此公式分别计算出：V1与Vo1，V2与Vo2，V3与Vo3，V4与Vo4的关系是一次、二次绕组匝数之比，它们的关系是或者2与Vo2，V3与Vo3，V4与Vo4的关系式类似。
1.限流电阻R1的计算与电容C8的计算
流入IC12脚的电流Ip2≥100μA，否则欠电压保护，设输入交流电压最低为160V，则VPmin=160V×1.414=226.2V
，取2.4MΩ。
设电源的工作频率为50kHz，D=0.5，则
，取130pF。
2.反馈电阻R18+R17、R23、R20、R21的计算IC3的反馈电流
IC3所控制的Vo4、Vo1两路输出电流为IC3=2.5A+0.9A=3.4A，反馈系数K1、K4分别为
IC5所控制的Vo2、Vo3两路输出电流为IC5=4.5A+1.2A=5.7A，反馈系数K2、K3分别为

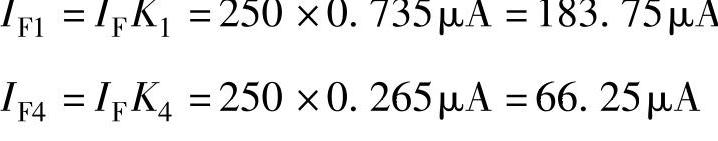

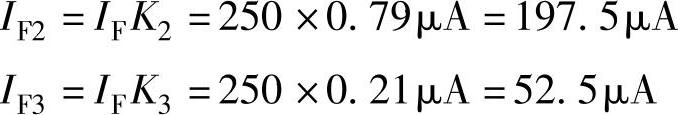

各组反馈电流分别为

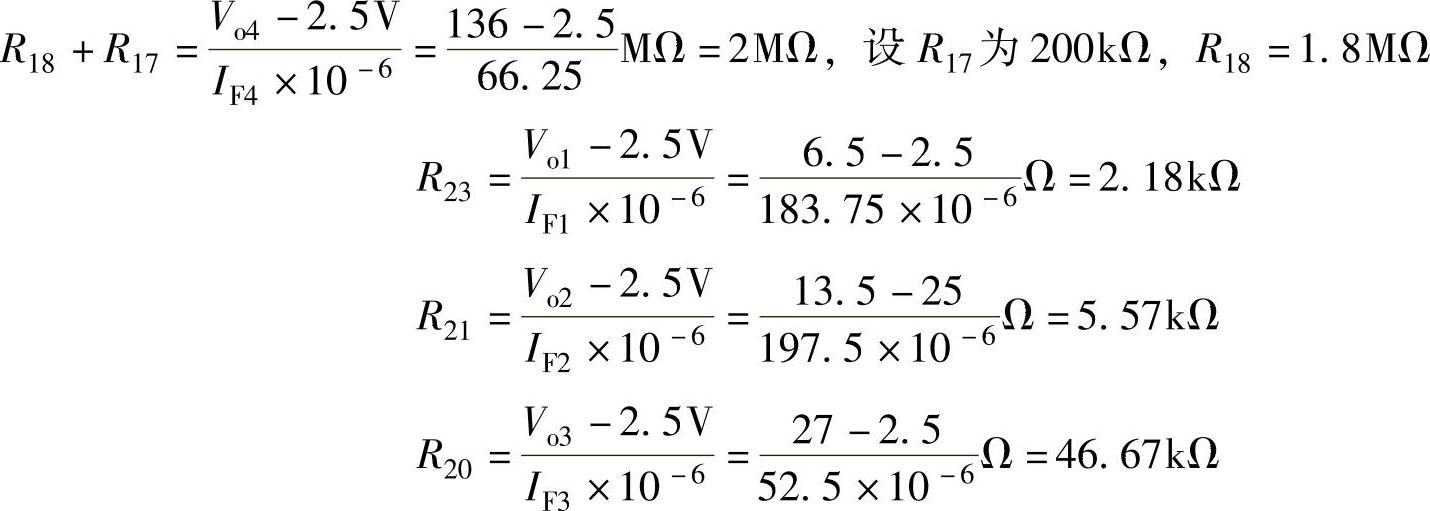

各反馈电阻R18+R17、R23和R20、R21的计算
3.振荡变压器TR1的设计
最低输入直流电压V
，Fo为纹波系数，取0.9
最高输入直流电压
计算变压器一次最大平均电流Ipmax
计算变压器一次绕组匝数NP
根据工作频率和输入功率，按图5-12，选用磁心EC55/55/25，按表5-2查Ae=420mm2。由图5-14可知磁心在20kHz时最佳单向磁摆幅值Bopt=84mT，总的磁感应强度增量ΔB=2×84mT=168mT。

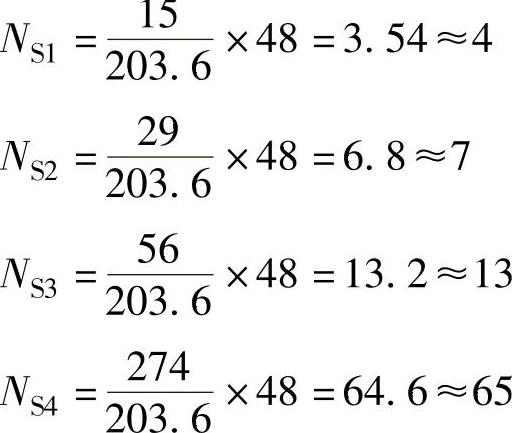

计算二次绕组匝数NS1、NS2、NS3、NS4，输出电压V1、V2、V3、V4与变压器二次侧的关系是
根据此公式分别计算出：
V1与Vo1，V2与Vo2，V3与Vo3，V4与Vo4的关系是一次、二次绕组匝数之比，它们的关系是
或者
2与Vo2，V3与Vo3，V4与Vo4的关系式类似。

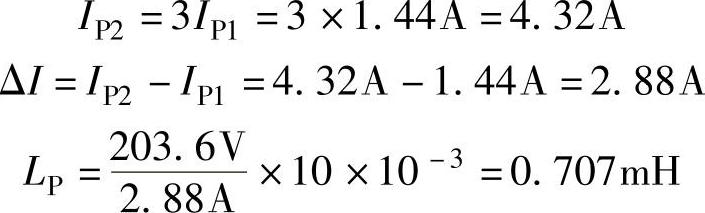

计算一次电感LP
一次平均电流
一次绕组最大电流
电流变化区间
电流变化量
为了防止变压器磁心出现磁饱和，必须留有磁间隙。磁间隙计算公式如下：
式中，计算系数μc=4π×10-7H/m。
