ICEIQS01电路的工作原理
【摘要】：图4-38是电荷泵电压转换液晶电视电源原理图。交流电压经UR整流、C3滤波后，送到升压电感L2和变压器一次绕组Lp组成的“电荷泵”电压电路，二极管VD2为防止滤波电容C6的电压回到Cy3、引起转换电压不稳，VD1消除负电压超过VD2的电压，当开关SW1拨到上端时，功率因数调整“充电泵”开始工作，SW1拨到下端，电路不进行PFC的功能，L2、Lp、VD1、VD2失去图4-37 ICEIQSO1内部结构及引脚排列图图4-38 具有电荷电路ICEIQSO1液晶电视电源作用。
图4-38是电荷泵电压转换液晶电视电源原理图。共有6组输出，Vo1（6.5V，2.5A）是供给微处理器用电，Vo2（13.5V，4.5A）为音频功放电路供电，Vo3（27V，1.2A）为微处理机负载用电，Vo4（136V，0.9A）为功率输出和图像显示电路用电。本电路输入低通滤波整流与前面的电路相同，这里不再叙述。只说电荷泵电路，它是实现电压转换和功率因数校正的主要途径。交流电压经UR整流、C3滤波后，送到升压电感L2和变压器一次绕组Lp组成的“电荷泵”电压电路，二极管VD2为防止滤波电容C6的电压回到Cy3、引起转换电压不稳，VD1消除负电压超过VD2的电压，当开关SW1拨到上端时，功率因数调整“充电泵”开始工作，SW1拨到下端，电路不进行PFC的功能，L2、Lp、VD1、VD2失去

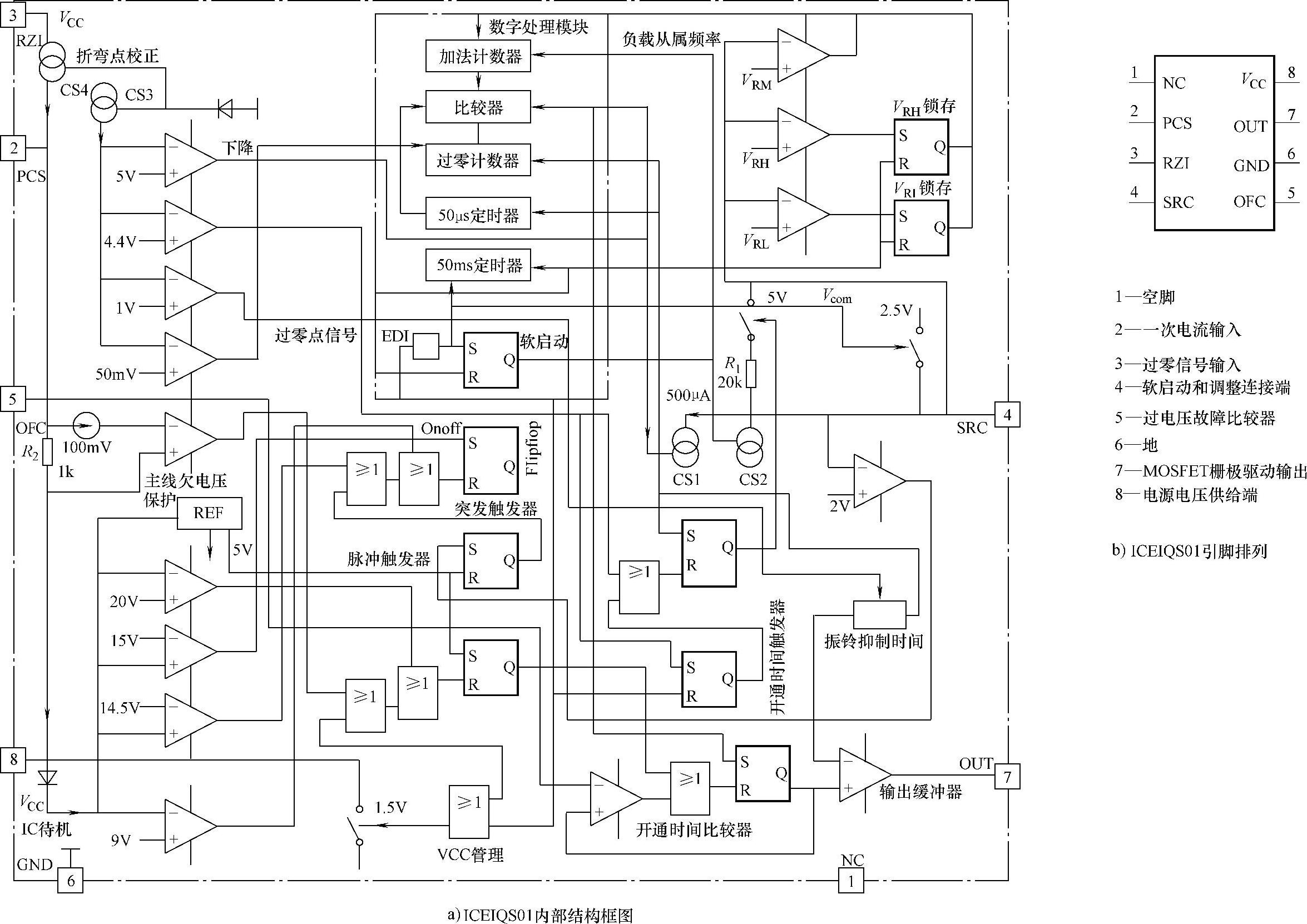

图4-37 ICEIQSO1内部结构及引脚排列图

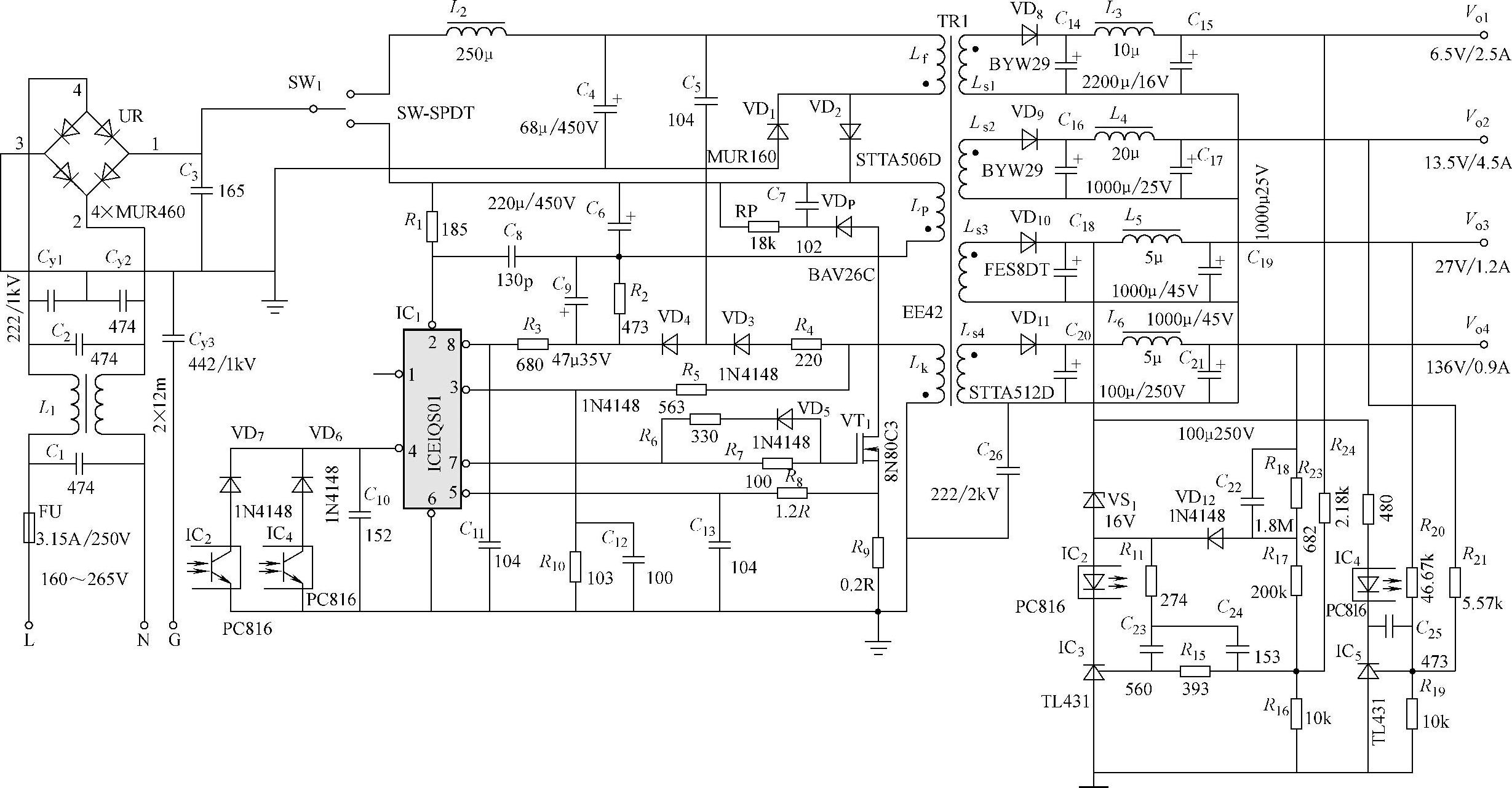

图4-38 具有电荷电路ICEIQSO1液晶电视电源
作用。Lf、RP、C7、VT1、VDP负担起变换电路电能转换功能，RP、C7、VDP是网络吸收电路。芯片内数字处理电路能在电路负载减小时，使开关管的工作频率降低，自动降低输出功率，不产生功率输出抖动。如果输入电压降低，IC1的4脚电压降低，当VSRC<2V时，ICEIQS01的突发方式启动电路，片内缓冲器7脚切换到低电平，IC1关闭门限，使输出电压下降。R5、R10是变压器Lk绕组输出电压的分压电阻，若3脚的脉冲电压为4V时，过零信号输入正常，否则进行过零调整。C12防止变压器绕组Lk的瞬态冲击电压出现。IC2、IC3和IC4、IC5两套精密电压负反馈电路，分别对电路输出电压Vo1～Vo4进行控制。因为Vo4的输出电压太高，仅一套控制系统很难维持输出功率平衡。电阻R1和电容C8可以限制电路的输出功率，起着过电压保护的作用。二极管VD6、VD7防止四路输出控制紊乱，抑制PWM脉冲信号“倒灌”。
