高频变压器TR3的设计方法1

【摘要】:3.一次绕组匝数NP的计算4.变压器二次绕组匝数NS1、NS2、NS3的计算NCP1280的二次电路是同步整流,VT18、VT19是VS1、VS2的整流MOSFET,它的开关导通电压为5~10V,则变压器的二次电压6.计算变压器磁心气隙δ7.计算变压器二次绕组线径DS式中,K为变压器电流耦合系数,取K=1.2;j为导线电流密度,一般为4~6A/mm2,取6A/mm2。

1.变压器一次绕组电感LP的计算

根据电路的输入功率和工作频率,查表4-2选用PQ32/30。PQ磁心的磁导率高,散热效果好,而且它的体积适中,对于200W以上的大功率选用PQ32/30型磁心是非常合适的,Ae=142mm2Aw=149.6mm2

变压器设计考虑到PFC转换和磁心的热性能,选fmin=50kHz,令Dmax=0.587、Dmin=0.391,则电感的计算如下:978-7-111-49915-2-Chapter04-248.jpg

2.一次绕组电感系数AL的计算

电感系数的大小关系到一次绕组匝数,而电感系数与磁心的形状、磁感应强度、磁心截面积及一次绕组流进的电流有关。AL的计算如下:

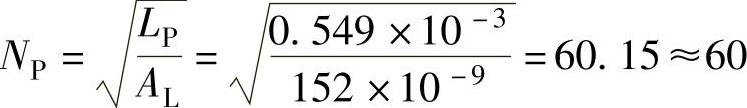

3.一次绕组匝数NP的计算

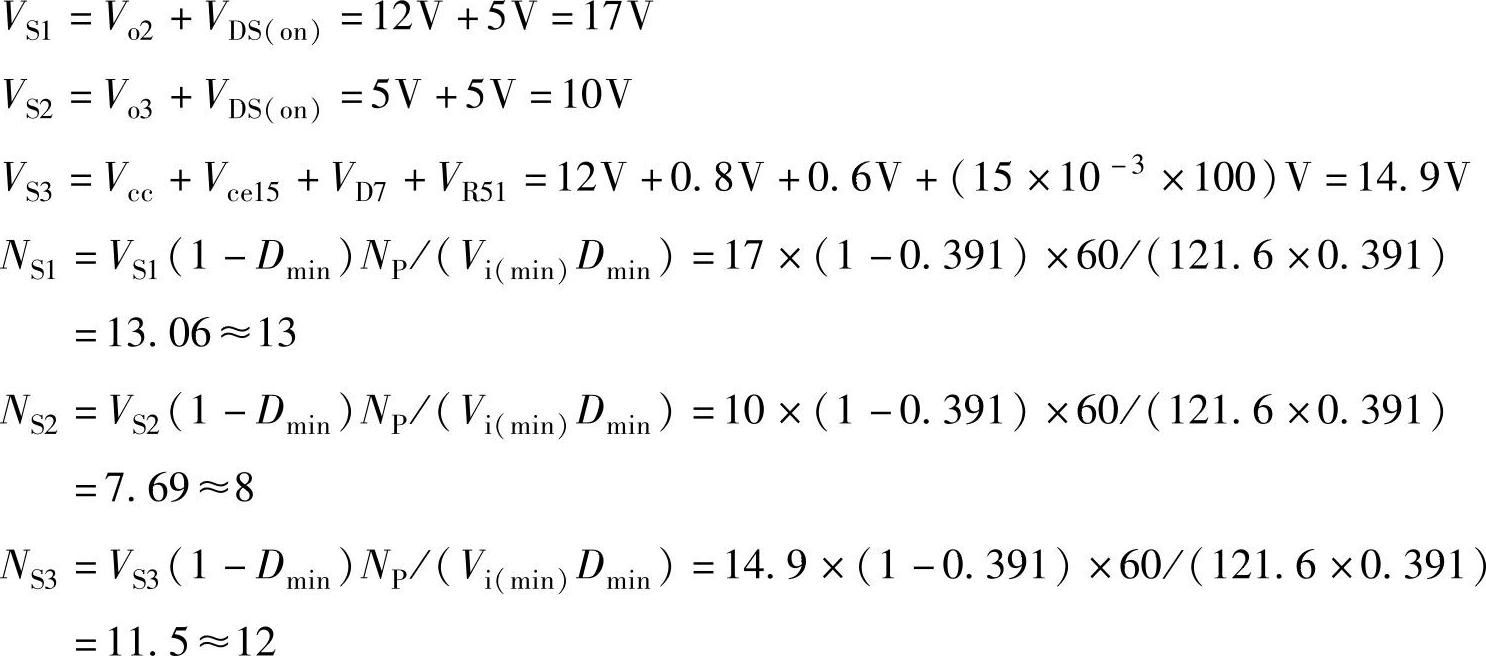

4.变压器二次绕组匝数NS1、NS2、NS3的计算

NCP1280的二次电路是同步整流,VT18、VT19VS1VS2的整流MOSFET,它的开关导通电压为5~10V,则变压器的二次电压


6.计算变压器磁心气隙δ

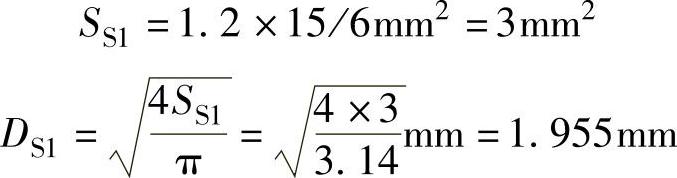

7.计算变压器二次绕组线径DS


式中,K为变压器电流耦合系数,取K=1.2;j为导线电流密度,一般为4~6A/mm2,取6A/mm2

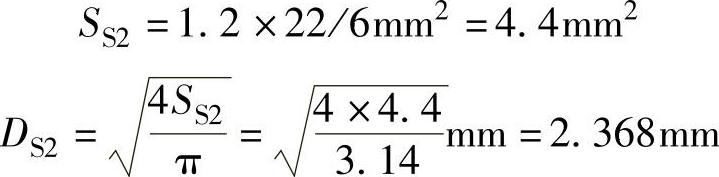

同理计算SS2


NS用0.6mm×5.0mm的铜条,先将铜条退火软化再绕制。
