NCP1280电路工作原理解析
【摘要】：图4-36是NCP1280的引脚排列图。R20，R21以及VT4组成过热保护电路。电压检测电路由R81、R45组成，R80、R79是NCP1280的反馈电压比较电路，它把输入电压Vin的斜坡电压与PFC的输出电压VEA相比较，其差值由占空比进行调整。图4-35 NCP128O工业电源电路图图4-36 NCP1280引脚排列图VT17、VT19是5V输出的同步整流电路，R53是VT17的驱动电阻，R59是VT16的驱动电阻。VD7、VS10、VT20、VD20、VS9组成输出电压反馈取样和过电压保护电路。
如图4-35所示，电路由C1、L1组成第一级低通滤波电路，C2、L2组成第二级低通滤波电路，两级串联抑制EMI宽带滤波。R2、R3、R4、C5、C6组成电压检测电路，当检测电流超过5nA时，过功率电路启动，驱动占空比按检测电流大小缩小，以降低输入功率。电阻R4是IC1的4脚输入电流的检测电阻，检测输入电流是为电路实施过电流保护、过功率限制和PFC占空比调节。当输入电流超过200μA时，过电流保护被启动。电容C7有控制2脚的电压和软启动两种作用，2脚电压的高低将决定校正因数的大小。如果2脚电压为零，此时输出电压也是零，电路处在软启动状态。R5、C8是乘法器电压取样电路。如果电路增添一个电容，这时电路工作在连续模式（CCM），否则，工作在峰值电流模式。R7、VD3是PFC开关管加速电路，R7的大小与转换效率和电磁干扰有一定的关系。晶体管VT1和VT2并联是为VT1的快速导通和截止创造条件。R8、C13以及VD2是MOSFET的反向吸收网路，R8、C13能提高VD2的恢复时间。电解电容C13是PFC的滤波电容。VD1是预备充电二极管，避免因VT1截止期间电路产生大的浪涌电流。图4-36是NCP1280的引脚排列图。
改变PFC输出电压高低与电路工作状态的是电阻R10、R12的作用，它们是反馈取样电阻，它们能改变输出电压与输出欠电压的变化。当反馈电流IFB超过110%基准电流IREF时，过电压保护OVP电路启动，停止驱动信号输出；当IFB低于IREF的10%时，电路关闭输出进入待机低消耗状态。由R13、R74～R76、IC7、VD7、VT3、C9组成PFC输出阶梯控制电路，它的意义是若输入电压变化，PFC输出电压跟随改变，只改变PFC输出反馈电流IFB，起到改变输出电压的目的。NCP1280电路设定输入电压为AC86～200V时，PFC输出电压为DC300V；当输入电压为AC180～265V时，PFC输出电压保持DC390V，输出电压阶梯控制点更精确，转换效率得到提高。工作原理如图4-35所示。
待机电路由IC2、TR1、IC4、IC5、VD6组成，为IC1、IC3提供电源。IC2为电流控制模式，工作频率为65kHz，IC2的启动电流低，具有短路保护与自动恢复功能、频率抖动功能，最大占空比为80%。为防止电路因输入电压低而输出功率超过额定值，特有R18、R19组成过功率保护电路。R20，R21以及VT4组成过热保护电路。
VT5～VT7、IC8、R23～R26、R33～R35、C50组成ON/OFF控制电路。如果VT7导通，光耦合器IC8二极管发光，接收晶体管导通，使IC2的1脚电压通过VT5送到C19两端，该电压送到IC1、IC3使PFC与PWM启动运行，起到开的作用。电压检测电路由R81、R45组成，R80、R79是NCP1280的反馈电压比较电路，它把输入电压Vin的斜坡电压与PFC的输出电压VEA相比较，其差值由占空比进行调整。R37是IC3的振荡频率设定电阻。R39是输出延时电阻，该电阻是实现ZVS的关键。TR4、VD7、R42～R44、C36是过电流保护检测电路，TR4是电流互感器，起着电流检测的作用。VT8、VT9、C37、R47、R83、VS3、VT12、VD8、TR2组成钳位电路，VT12是驱动晶体管，TR2是快速关断电路，C37是隔直电容。当OUT2输出正脉冲时，VT8导通，经TR2耦合，使VT12截止，若OUT2无脉冲输出时，VT14截止。当VT12导通时将VT14栅极存储电压快速释放掉。R48、C40组成钳位放电电路。

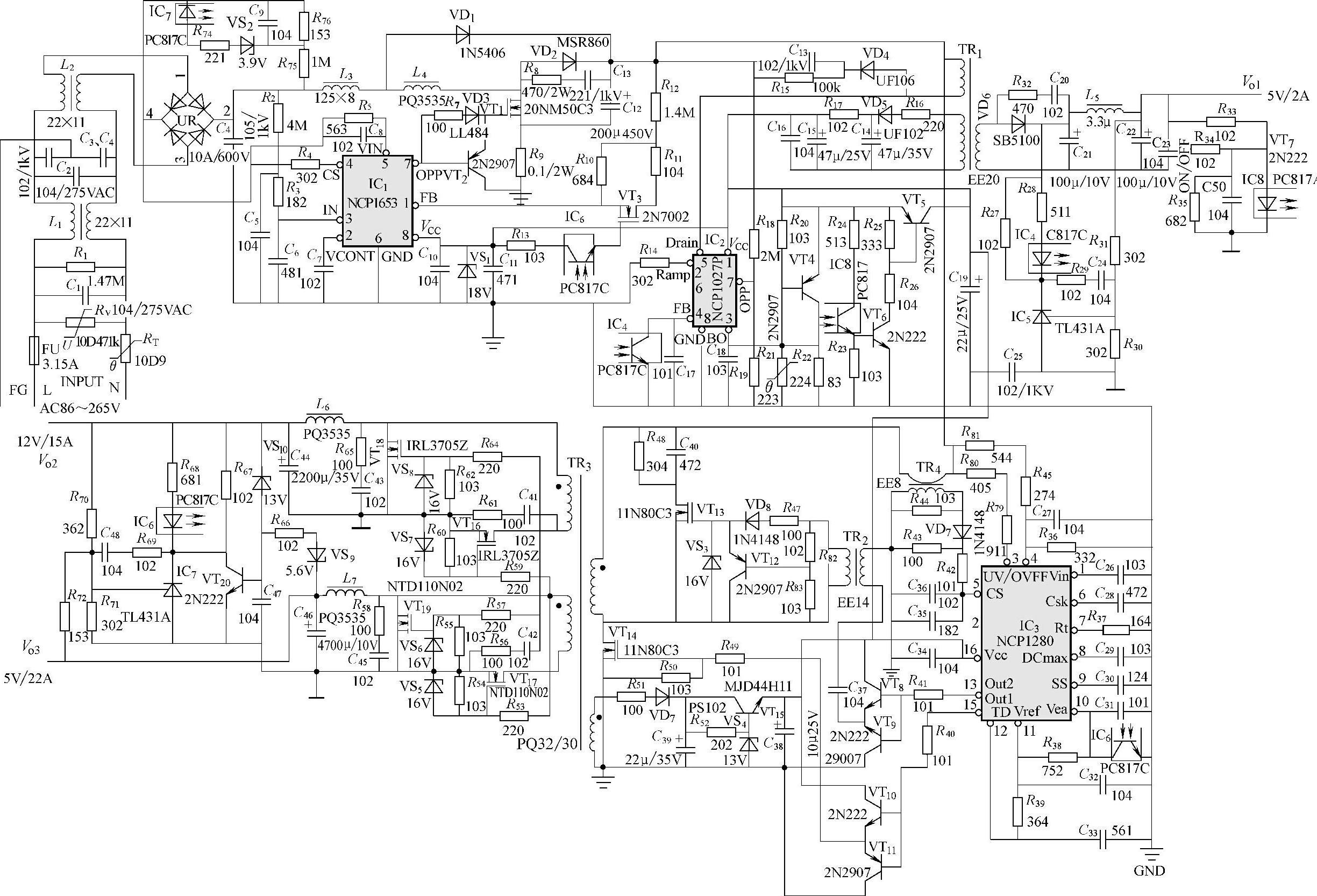

图4-35 NCP128O工业电源电路图

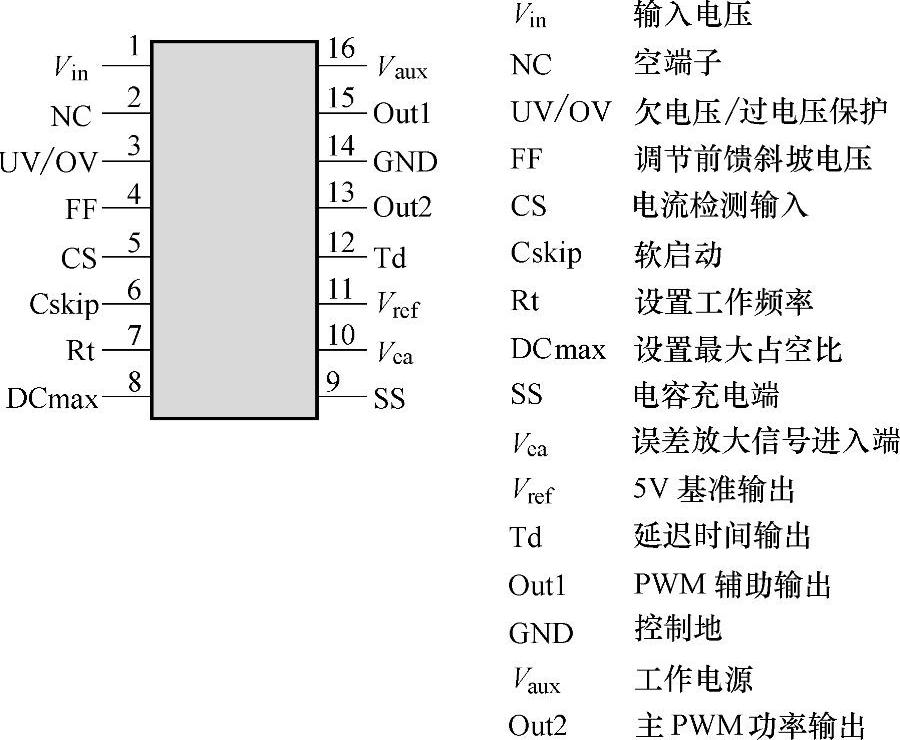

图4-36 NCP1280引脚排列图
VT17、VT19是5V输出的同步整流电路，R53是VT17的驱动电阻，R59是VT16的驱动电阻。VT14导通时VT17也导通，直接向负载输送电压。VT17的驱动信号是通过R53加到栅极的，VT14截止，VT17也截止，这时VT19与L7向负载提供电压，当VT14截止时，L7的电压极性相反。VS6、VS7是两只MOSFET的栅极稳压二极管，起着保护作用。
12V的输出电路与5V的输出电路相同，不再重复。VD7、VS10、VT20、VD20、VS9组成输出电压反馈取样和过电压保护电路。当两组输出电压哪一组过电压时，VS9或VS10导通，促使VT20导通，这时光耦合器IC6发光二极管电流增加，也使IC3的10脚电流增加，这样片内进入保护状态，进而关闭输出。
