高频变压器设计方法优化方案

【摘要】:L6599工作在临界电流模式,高频变压器处在谐振式转换,因此,设计时变压器一次绕组有一定的漏感,这些漏感与电容产生谐振,使电源的开关管工作在零电压开关状态。表4-2 高频变压器PQ磁心设计用表4.计算变压器二次绕组匝数NS1、NS25.计算变压器磁心气隙δ

L6599工作在临界电流模式,高频变压器处在谐振式转换,因此,设计时变压器一次绕组有一定的漏感,这些漏感与电容产生谐振,使电源的开关管工作在零电压开关状态。当变压器存储的能量全部转移到输出负载上时,磁心必须要有回零复位时间,这就需要有电感去磁的能力。

1.根据输入电压和变压器一次绕组感应电压计算最高和最低占空比

对PFC调节电路的占空比计算可采用下列公式。


式中,VOR为一次绕组感应电压,通常VOR在90~170V之间,中间值为135V;VDS(on)为开关管的导通电压,一般为5~10V,取5V;VBmin取90V。

Dmax=135/(135+90+5)=0.587

Dmin=90/(135+90+5)=0.391

临界模式占空比的计算与其他结构有点差异。

2.计算变压器一次绕组电感

LP的计算也可采用下式:


式中,最高输入电压978-7-111-49915-2-Chapter04-192.jpgV;最低输入电压V978-7-111-49915-2-Chapter04-193.jpg


3.计算变压器一次绕组匝数NP

根据输出功率和允许变压器温升,由表4-2选用PQ32/30,查表Ae=142mm2。磁心的磁感应强度由前例选用ΔB=0.21T。978-7-111-49915-2-Chapter04-195.jpg

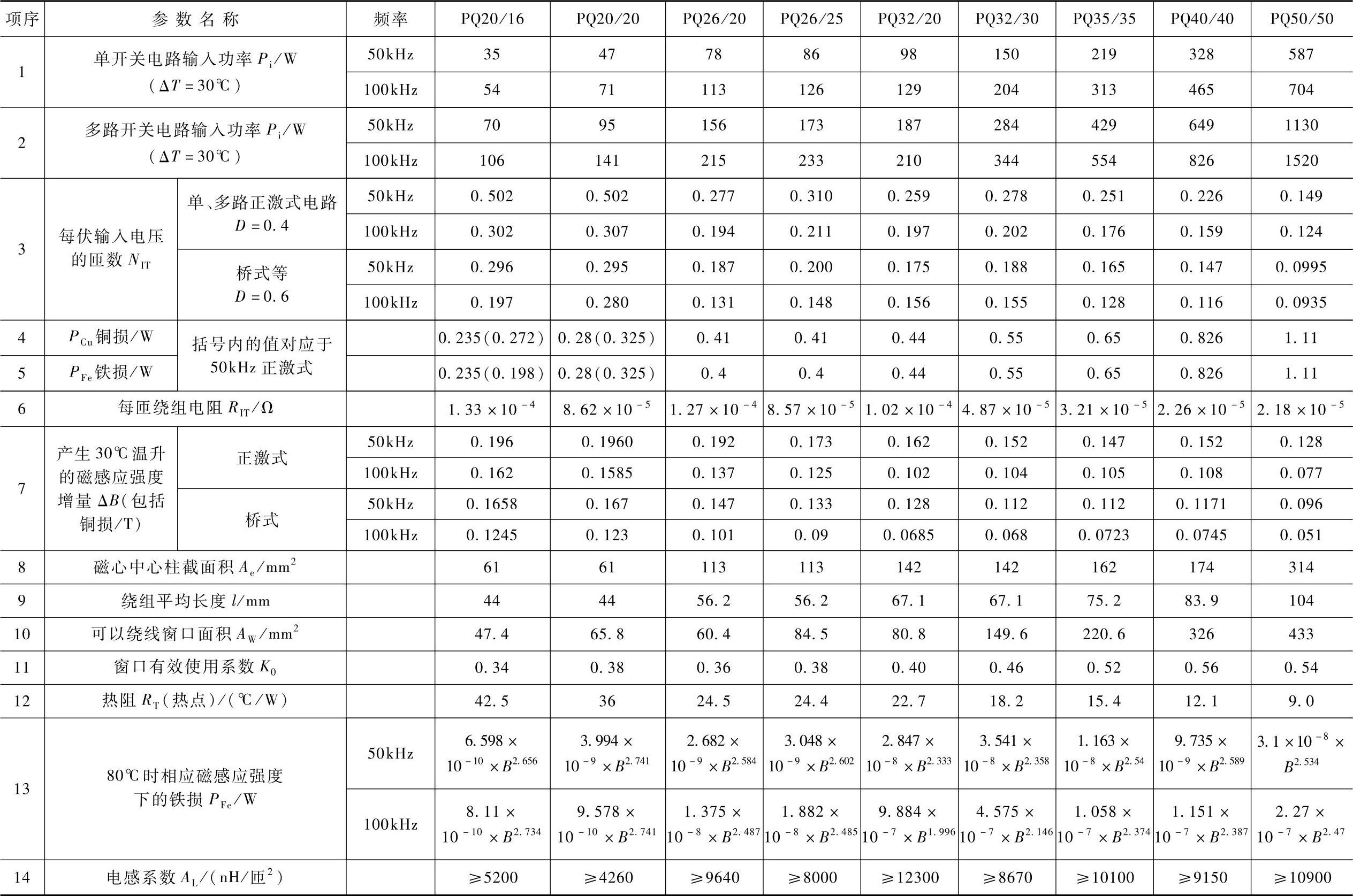

表4-2 高频变压器PQ磁心设计用表


4.计算变压器二次绕组匝数NS1NS2


5.计算变压器磁心气隙δ
