L6563电路主要元器件参数计算方法
【摘要】：设L6563的3脚取样电压VB=1.0V，则所以R3约为10kΩ。
设输入最低电压时的功率因数为0.99，PFC转换的效率为0.95，则
交流电流的峰值电流
交流电流的平均电流
2.计算临界工作模式，负脉冲触发下降沿修复电容C43
式中，KIL为检测升压电感电流纹波系数，取0.3；r为检测滤波电压纹波系数，取5%。

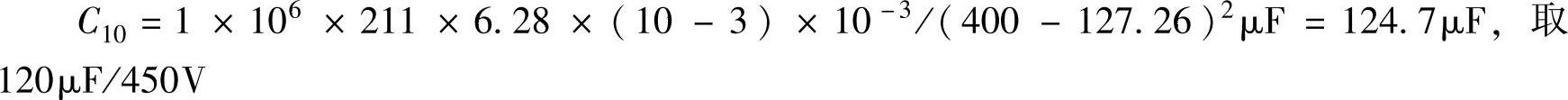

3.计算PFC滤波电C10
式中，Kp为电源转换系数，无PFC调整时，Kp=1.8，有PFC调整时，
K，K为电源整流转换系数，K=1.07，则
。
L6563是PFC转换控制芯片，片内的转换调制电流不低于100μA，它的输入最低电压为132.92V，取压电阻可用下式计算。
设L6563的3脚取样电压VB=1.0V，则
所以R3约为10kΩ。
5.计算高频旁路电容C14、C15的容量
电容C14、C15的作用是给误差信号输出高低端频率补偿，同时给高频电流旁路，分别对2～20MHz的频谱旁路，同样对误差输出信号在不同频段进行上升沿的修正，设对C15的高

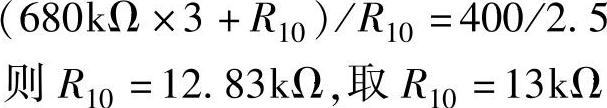

6.计算输出电压R10阻值
L6563的INV是误差放大器反向输入端，片内有2.5V的基准电压，PFC的输出电压由基准电压乘以分压器的阻抗比，则有
7.计算高次谐波滤波电容C5+C6
C5、C6设计在桥式整流后的π形谐波滤波电路。
式中，Br为输入纹波电流百分比，取5%；f为50kHz；RDF为电路输入直流阻抗。
8.计算电流反馈取压电阻R11

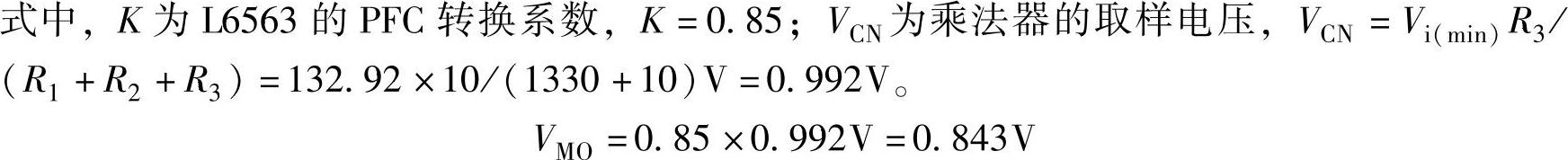

计算L6563的门限电压VMO=KVCN
4脚（CS）的非正常工作电压是1.7V，低于1.7V就是正常工作，现设工作电压为1.6V。
R11=（Ves-VMO）/Ii（pk）=（1.6-0.843）/3.174Ω=0.239Ω，取0.24Ω
