高频变压器的设计方法

【摘要】:半桥式高频变压器的设计要满足工作频率,输入电压的宽度,变压器温升等要求。首先根据功率选定磁心,再确定磁感应强度,还要考虑磁心的损耗。

半桥式高频变压器的设计要满足工作频率,输入电压的宽度,变压器温升等要求。首先根据功率选定磁心,再确定磁感应强度,还要考虑磁心的损耗。对于高效率变压器,要求铜损与铁损相等,这是半桥式变换电路与正反激式变换电路的不同之处。

输入交流电压:AC140~265V。

输出参数:DC48V/3.125A。

1.计算输入功率

Pi=Po/η,设η=0.9,Pi=150/0.9W=166.67W。978-7-111-49915-2-Chapter04-109.jpg

2.计算磁感应强度增量

电源的典型工作频率为100kHz,实际工作频率是随着输入电压和负载变化的,在50~250kHz范围内波动,为安全可靠,选100kHz,允许温升为50℃。从图4-24可查出总损耗为3.3W,铁损PFe=3.3/2W=1.65W。根据表2-3选用磁心为EE-35,这时铁心截面积为100mm2。从图4-25可知,1.65W的铁损对应的磁通在开关频率为100kHz时的总磁通为10μWb。磁心的磁感应强度为

Bopt=Φ/Ae

式中,Φ磁通量Ae为磁心截面积。

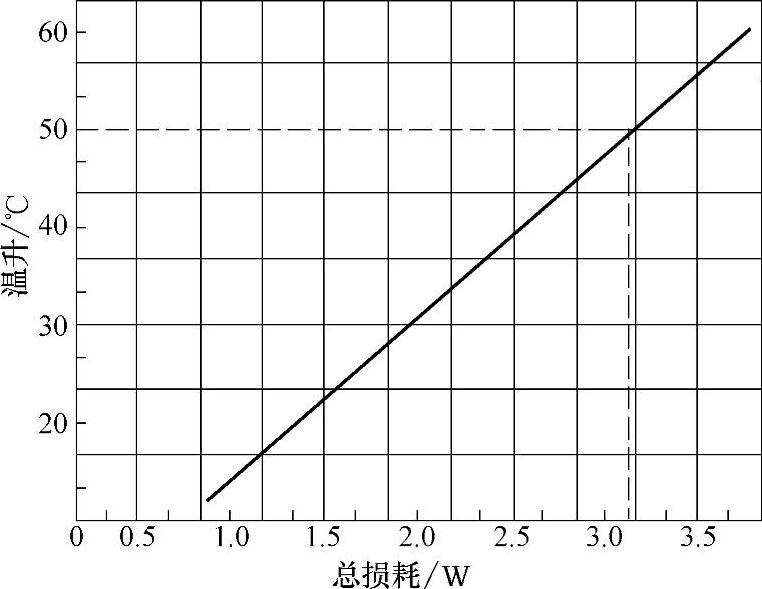

图4-24 变压器自然通风总损耗与温度的关系

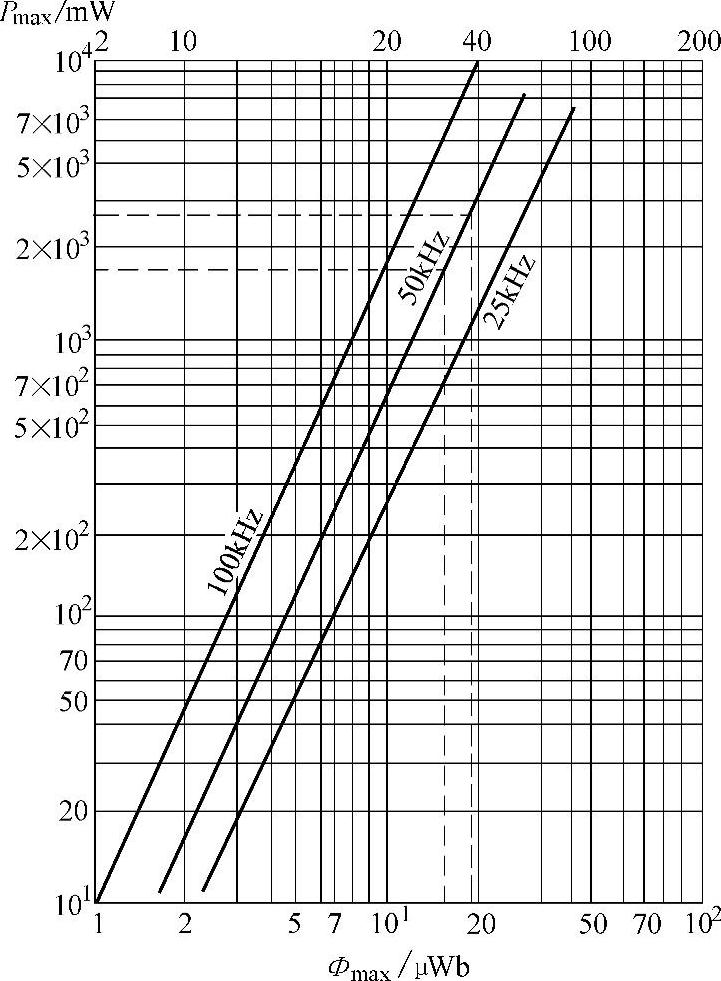

图4-25 变压器在100℃时的磁滞和涡流损耗与总磁通的关系

3.计算电源最低占空比Dmin和最高占空比Dmax

一次绕组感应电压的感应系数与输入电压和输入功率有关,还与磁心特性有关,依照表3-1和图4-23,最低感应电压978-7-111-49915-2-Chapter04-113.jpg最高感应电压VBmax=322.25V匝比978-7-111-49915-2-Chapter04-114.jpg


图4-23的输出电压是全波整流,计算变压器二次绕组电压时将输出电压除以2,即


式中,V′是每匝线圈所感应的电压,978-7-111-49915-2-Chapter04-117.jpg978-7-111-49915-2-Chapter04-118.jpg



7.计算变压器磁心气隙δ

对于半桥式变换电路,避免出现逐渐阶梯式趋向饱和,克服“偏磁”现象是非常必要的,C39的作用就在这里。978-7-111-49915-2-Chapter04-121.jpg
