PLC810PG电路主要参数计算方法
【摘要】：fwork=K/式中，K是PLC810PG的频率振荡系数，一般K为3.0～3.5，取K=3.3。fwork=3.3/Hz=100kHz3.乘法器输入限流电阻R48的计算从PLC810PG的性能特点可知，1脚是PFC和半桥LLC谐振变换控制信号的输入端，片内包含有乘法器及LLC转换器。
1.PFC输出电压的计算
功率因数校正输出电压的高低是关系到LLC功率转换的一项重要参数，它与PFC的控制IC的内部参考电压有关，PLC810PG的PFC控制器由ISP（3）脚和FBP（23）脚两个脚

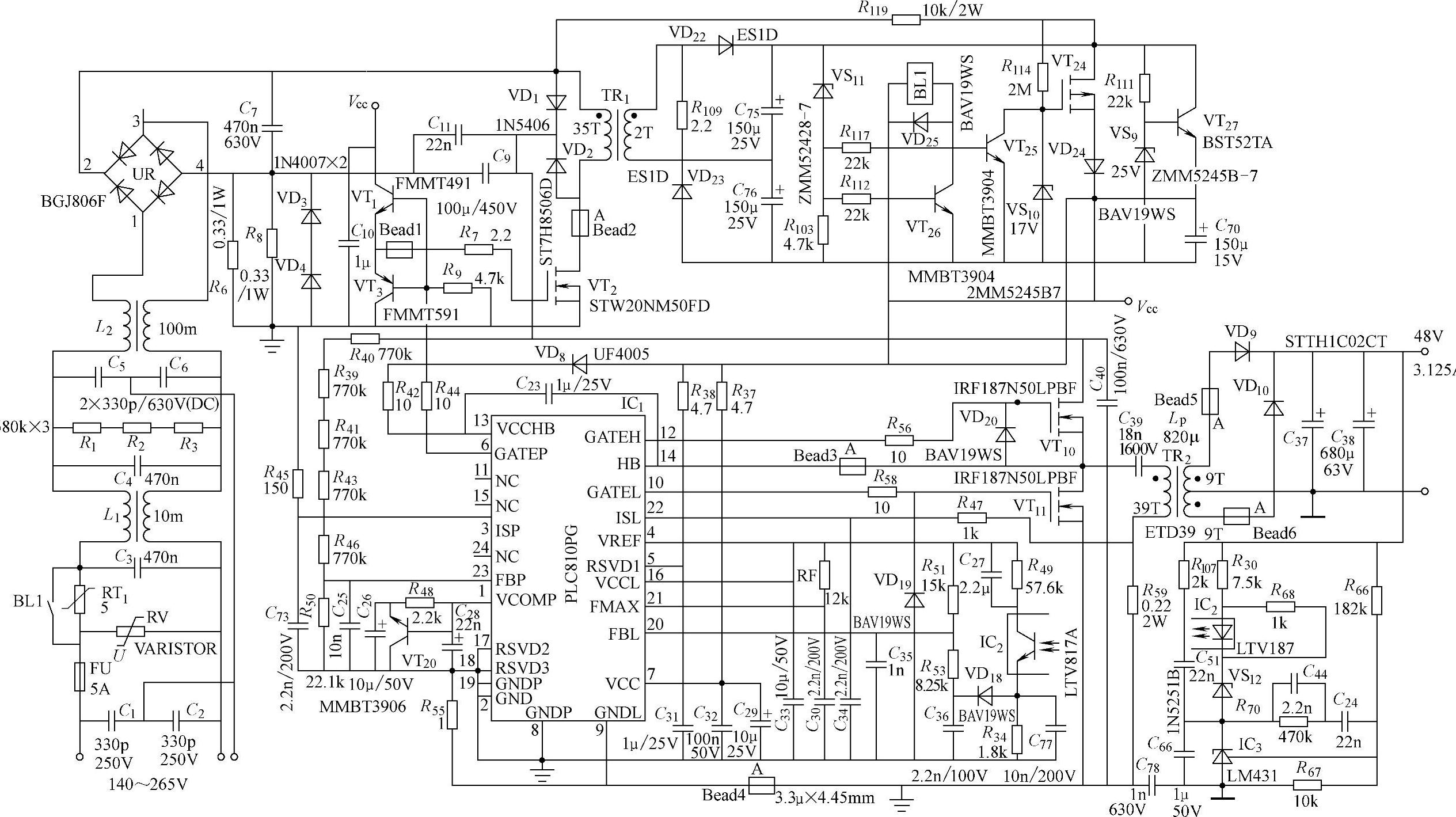

图4-23 PLC81OPG半桥谐振式LED驱动灯光照明电源原理图
决定的内参电压VFBP=2.2V，可计算出VDH=（RS/R50）VFBP=[（R40+R39+R41…R43）/R50]VFBP=（770×5/22.1）×2.2V=383.26V。调整R50阻值的大小，可调节输出电压VDH的高低。
2.PLC810PG工作频率的计算
PLC810PG是属于半桥双电感加电容谐振转换电路，即LLC谐振转换电路。FBL（20）脚的输入电流越大，LLC的转换频率越高。工作频率由引脚FMAX（21）脚与VREF（4）脚之间的电阻RF与电容C30决定的。FBL还提供过电压保护功能。
fwork=K/（RFC30）
式中，K是PLC810PG的频率振荡系数，一般K为3.0～3.5，取K=3.3。
fwork=3.3/（15×103×2.2×10-9）Hz=100kHz
3.乘法器输入限流电阻R48的计算
从PLC810PG的性能特点可知，1脚是PFC和半桥LLC谐振变换控制信号的输入端，片内包含有乘法器及LLC转换器。乘法器的输入信号电压是0.5～2.5V，乘法器的采样电流为1100μA，由此便可算出R48。
R48=Vsamp/Isamp=2.4/（1100×10-6）Ω=2182Ω，取2.2kΩ
4.频率补偿电容C28的计算
C28是频率补偿电容，对谐振频率进行补偿，提高上升沿的斜率，它关系到PFC的禁止和LLC级关闭的控制精度。C28和R48的关系式是
Kt=K/（2πfripC28R48）
式中，Kt为电容C28的充放电系数，它处在第一次桥式整流，设Kt=0.08，整流系数K为8%，frip为纹波频率，它实质为50Hz的6次谐波，frip=50Hz×26=3200Hz。
5.IC1的供电降压电阻R119的计算
PLC810PG的VCC（7脚）导通门限电压是9.1V，欠电压关闭门限电压是8.1V，VCC的供电电压为12～15V，PLC810PG的工作电流为18mA，最低启动电流为1mA。现设VT24的管压降为15.0V，交流输入电压为140～265V，R119的计算公式如下：
