LLC谐振变换拓扑的结构优化

【摘要】:LLC谐振电路拓扑结构能够输出较大的功率,还须保证半桥处于零电压开关,具有高效率。如果FBP脚的电压低于0.51V,PFC电路被禁止,LLC级关闭。半桥LLC谐振控制器的FBL脚是反馈电压输入端,如果反馈电流大,则开关工作频率高。图4-22 PLC81OPG模块结构框图及引脚排列图

这种半桥式LLC结构与本书前面所讲的原理基本是一样,LLC属于谐振变频变换器,第1章所述的半桥式变换电路不是LLC谐振拓扑。LLC谐振电路拓扑结构能够输出较大的功率,还须保证半桥处于零电压开关(ZVS),具有高效率。PLC810PG是美国安森美半导体公司推出一种电流连续模式PFC控制、驱动、半桥式转换电源,根据需要,输出整流二极管可采用零电流开关(ZCS),以消除整流电路在反向恢复时间内的功能损耗。图4-22所示为PLC810PG模块结构及引脚排列。

PLC810PG的PFC控制器是由运算跨导放大器,分电压可编程放大器,PWM控制电路及保护电路所组成。FBP脚是PFC变换器输出电压反馈端,连接OTA的同相输入端。OTA输出为PFC控制器乘法器的一个输入。VCOMP上的输出连接频率补偿元件,反馈的作用是执行PFC输出电压的调节及低电压保护,它的内部标准电压为2.2V,如果FBP脚上的电压超过2.31V,IC则提供过电压保护,这时GATEP脚上的输出截止。如果FBP脚的电压低于0.51V,PFC电路被禁止,LLC级关闭。ISP是PFC的检测电流输入脚,起过电流保护作用。

半桥LLC谐振控制器的FBL脚是反馈电压输入端,如果反馈电流大,则开关工作频率高。LLC的工作频率由FMAX脚与VRF1脚之间的连接电阻RF决定,可比正常工作频率(100kHz)高出2~3倍。FBL脚还提供过电压保护。ISL脚为LLC电路的电流检测输入脚,为电路提供快速和慢速过电流保护,并实现零电压开关。该电路的PFC和LLC的频率和相位同步,其作用是减小电路噪声和EMI的在线干扰。值得注意的是,PFC电路不需要从脉动电压信号引入作输入电压检测,PFC转换优于一般PFC电路。

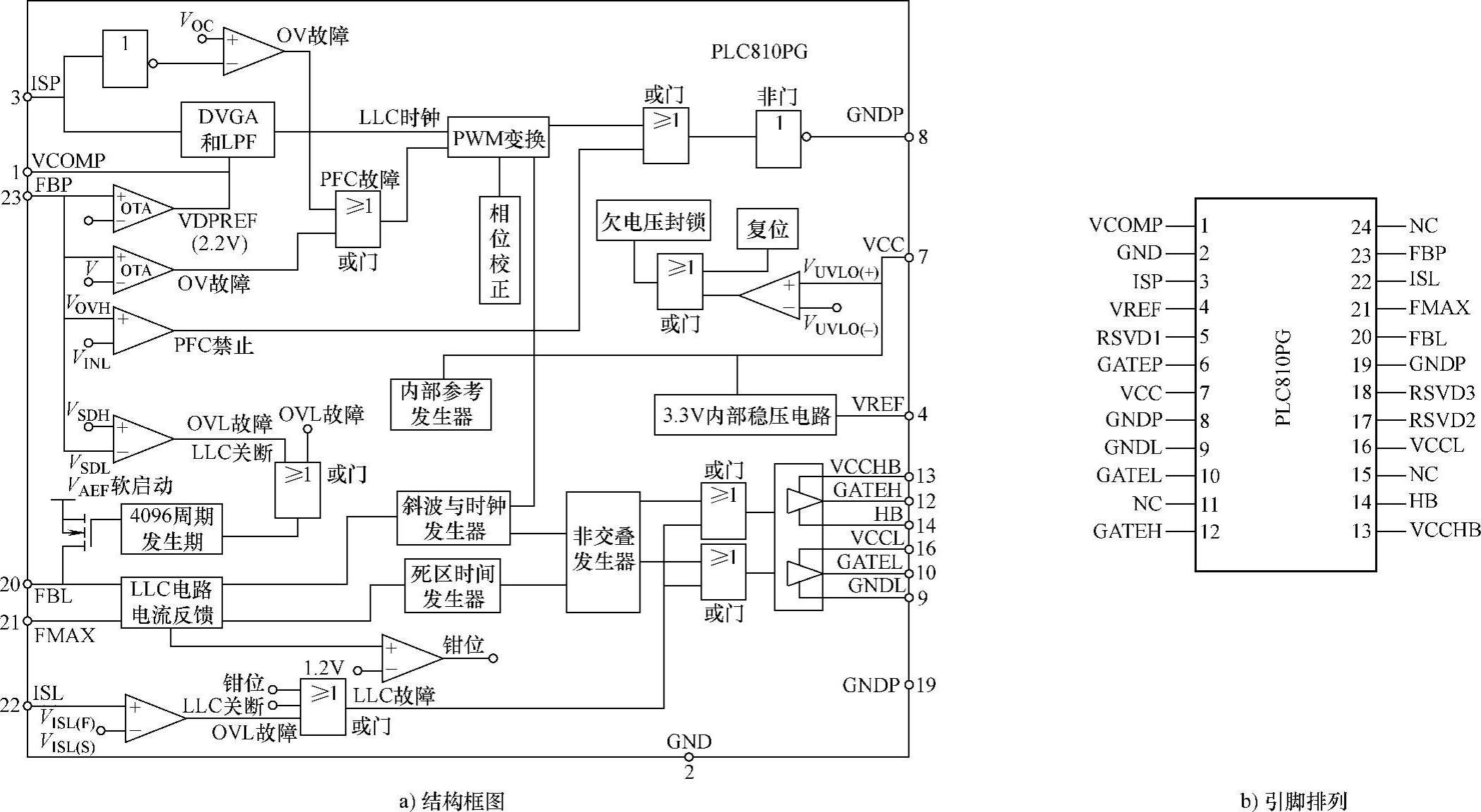

图4-22 PLC81OPG模块结构框图及引脚排列图
