图4-20所示为一种“三阶填谷”无源PFC电路。输入电压经EMI低通滤波进入桥式整流电路后面串接一个二极管和电容组成的“填谷电路”,其特点是,电路简单无需开关管和控制集成电路,是利用桥式整流后的“填谷”来增加整流二极管的导通时间,延长电流波形的宽度,使其输入电流波形变为接近正弦波的波形,将功率因数提高到0.9以上,显著地提高了功率因数,使输入电路中不需要大的元器件和比较均化IC电路。......
2023-06-25
无源PFC电路具有以下优点:
1)电路简单,成本低,调试方便。以图4-21所示电路与LNK306P相匹配,可将功率因数提高到0.95,最高可达0.97。
2)利用晶体管VT1可实现欠电压保护,使用元器件少。
3)图中L3为升压/降压储能电感。功能转换器IC1里的MOSFET,在关断期间,将L3的电能向负载输送;在导通期间,电容C7将向负载放电,电路在整个工作周期里,负载将会到恒定的电流。
4)稳压管VS1、VS2是过电压保护电路。当负载开路时,两只稳压管可将输出电压钳置在75V左右,具有过电压保护作用。在开路期间,电容C6上的电压通过电阻R9向地泄放。C7为降噪电容。
5)欠电压保护电路由R3~R6、C9和VT1组成,整流脉动电压VUR,通过R4、R5降压、R6分压,又经C9滤波所获的直流电压加到VT1的基极上。当交流输入电压VUR过低时(VB1低于5.1V),则VT1导通,使晶体管的集电极电流流入IC1的BP脚,立即使其IC1的MOS管关断,起到欠电压保护的作用。
1.输入最低电压Vi(min)的计算
调整电阻R6的阻值,可以知道输入电压的最低欠电压保护值的大小。

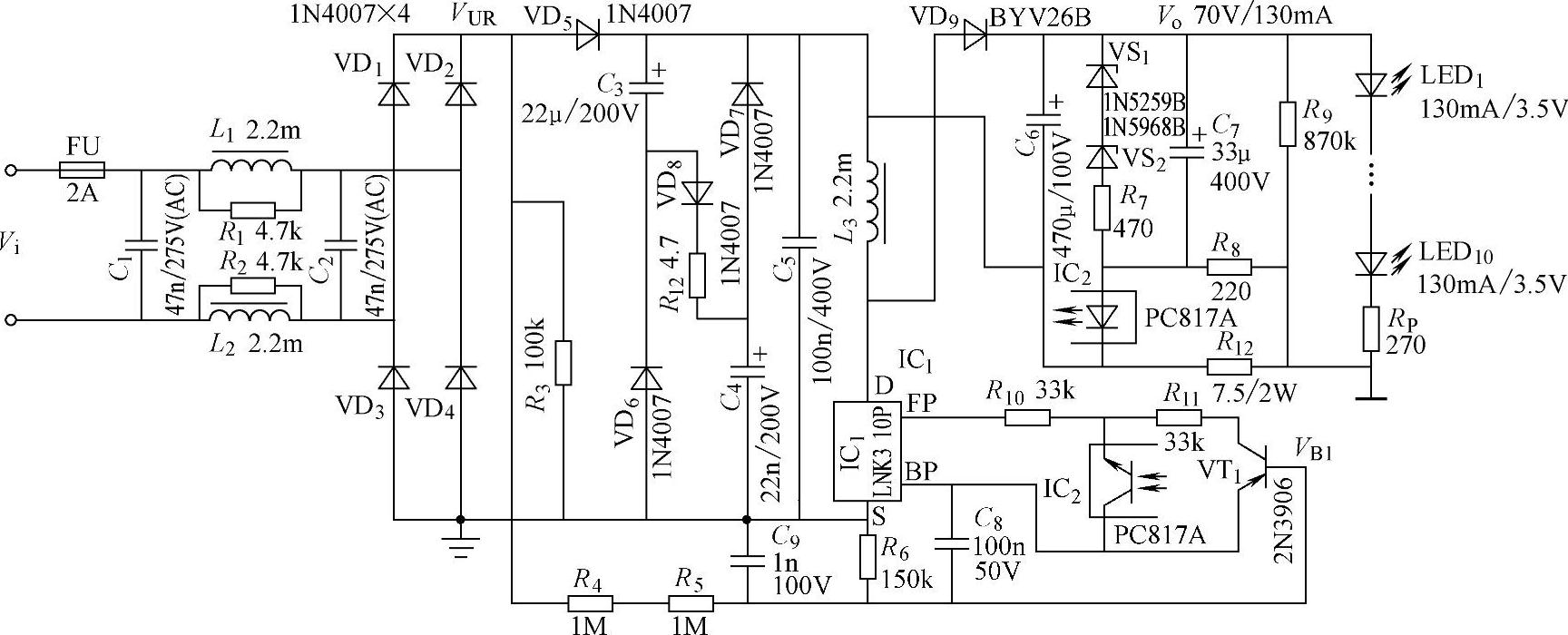

图4-21 无源PFC校正LED高压驱动电路
2.电感L3的计算
在PFC电路中,磁性元件对电路性能影响较大,计算所涉及的因素很多。一般在高频条件下工作的APFC电感的磁心是铁硅铝磁粉心,其饱和磁通密度较高,不用开气隙,不产生电磁干扰。有多种方法可计算PFC电路的电感。采用AP法确定磁心规格,再计算电感的储能量EL:
计算面积AP:
式中,BW为磁心磁感应强度,取BW=0.4T,Ko为窗口使用系数,取0.4,J为电流密度,取500A/cm2代入上式,算得Ap=12.75cm2,选用EE22磁心。
计算静态电感L3:
式中,M为磁心磁导率,M=60,N为匝数,取N=60,Ae为磁心截面积,Ae=36mm2,Le为磁心磁路,Le=44mm。
代入上式
式中,L3为静态电感,要求储能电感的铁损、铜损、磁感应强度满足设计要求。
