计算IRS4015电路主要元器件参数

2025-09-29 理论教育版权反馈

【摘要】：C5电容容量C5选用2200μF、400V、105℃的铝电解电容。，选标准值33μF、35V电解电容。R11=0.40/2.51Ω=0.159Ω，取0.16Ω7.滤波电容C12的计算R10、C12是低通滤波元件，它确保电源在30kHz的频率下工作稳定，但不能阻止反馈信号VFB进入IC1的5脚。R10按1kΩ选取，C12可按下式计算：

1.输入整流桥UR的设计

电源输入功率

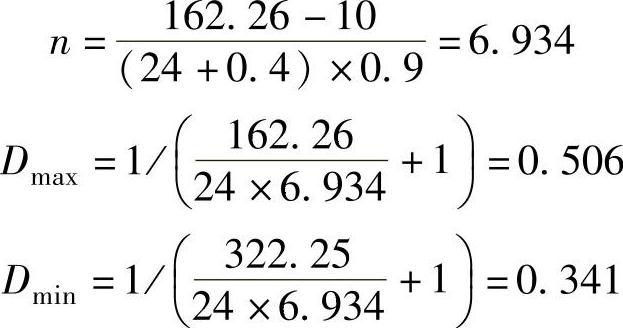

占空比可根据前面公式和表3-1计算：

2.输入交流整流滤波电容C₅的计算

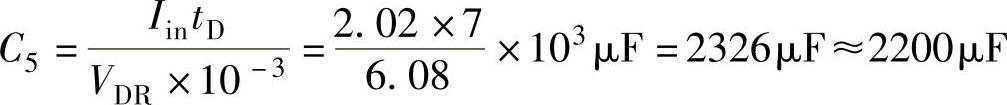

整流滤波后允许最小纹波电压：V，5%是纹波电压系数。滤波电压放电时间式中，t_c为全波整流半波充电时间3ms。C₅电容容量C₅选用2200μF、400V、105℃的铝电解电容。

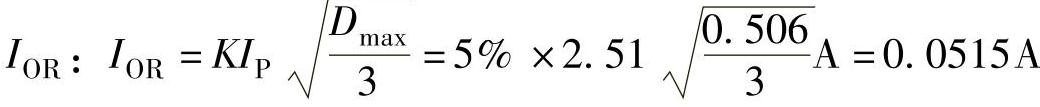

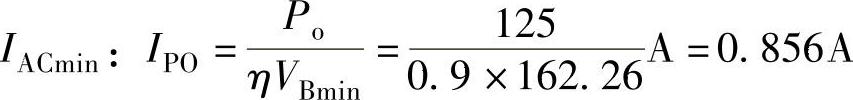

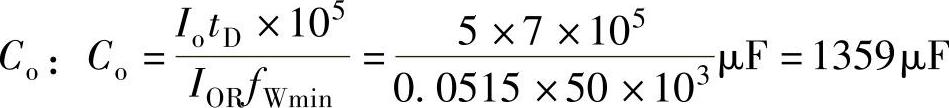

3.输出电压滤波电容C₁₆、C₁₇的计算交流输入最低电流绕组一次峰值电流I_P：I_P=I_PO/D_min=0.856/0.341A=2.51A输出纹波电流式中，K为允许纹波电流系数，设为5%。滤波电容量C_o取2000μF，并联两只电解电容，每只1000μF、35V。

4.提供偏置启动电流R₂、R₃、C₁₀的计算

IC₁的最小启动电流450μA

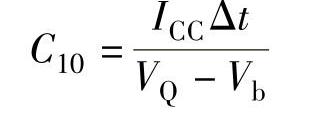

设辅助电压频率为200Hz，IC₁启动电压16V，关闭电压10V，最大工作电流35mA，则电容C₁₀为

(https://www.chuimin.cn)

式中，Δt为5ms。，选标准值33μF、35V电解电容。

5.取样反馈电阻R₂₁、R₁₇及限流电阻R₂₃的计算

设：基准电阻为103Ω，则反馈电流反馈系数为反馈电流为反馈电阻反馈电阻限流电阻式中，V_F为发光二极管正向压降，为1V；I_F为发光二极管在120%传输比下的工作电流，取12mA。

6.检测电阻R₁₁的计算

R₁₁是一次电路电流检测电阻，R₁₀、C₁₂是IC₁内部MOS管输出电流滤波元件，辅助绕组L_f的线间电容与C₇中充电存储电流引起振荡，VD₆是一般肖特基二极管，用来钳位IC₁内部源极与地之间的电压，R₁₁按下式进行计算：

R₁₁=V_F/I_P

式中，V_F是IC₁片内MOS管输出电压，为0.40V。

R₁₁=0.40/2.51Ω=0.159Ω，取0.16Ω

7.滤波电容C₁₂的计算

R₁₀、C₁₂是低通滤波元件，它确保电源在30kHz的频率下工作稳定，但不能阻止反馈信号V_FB进入IC₁的5脚。R₁₀按1kΩ选取，C₁₂可按下式计算：
