UC3845BN电路的工作原理和应用详解

2023-06-25 理论教育版权反馈

【摘要】：UC3845BN电路由低通滤波及保护电路、EMI抑制电路、整流滤波电路、压控振荡电路、直流变换电路、反馈取样控制电路以及整流滤波输出电路组成。C11用作斜坡补偿，当电路在输入低压工作时，避免出现振荡。UC3845BN电路电源可用于工业自动化控制、医疗器械、家用电器等。

UC3845BN电路由低通滤波及保护电路、EMI抑制电路、整流滤波电路、压控振荡电路、直流变换电路、反馈取样控制电路以及整流滤波输出电路组成。图3-19是宽输入电压、电流控制模式变换电路工作程序框图。要求反激式开关电源变换电路，在轻载时呈现不连续状态，重载时呈连续状态，这两种状态要求振荡变压器的电感电流在振荡周期中其释放电流

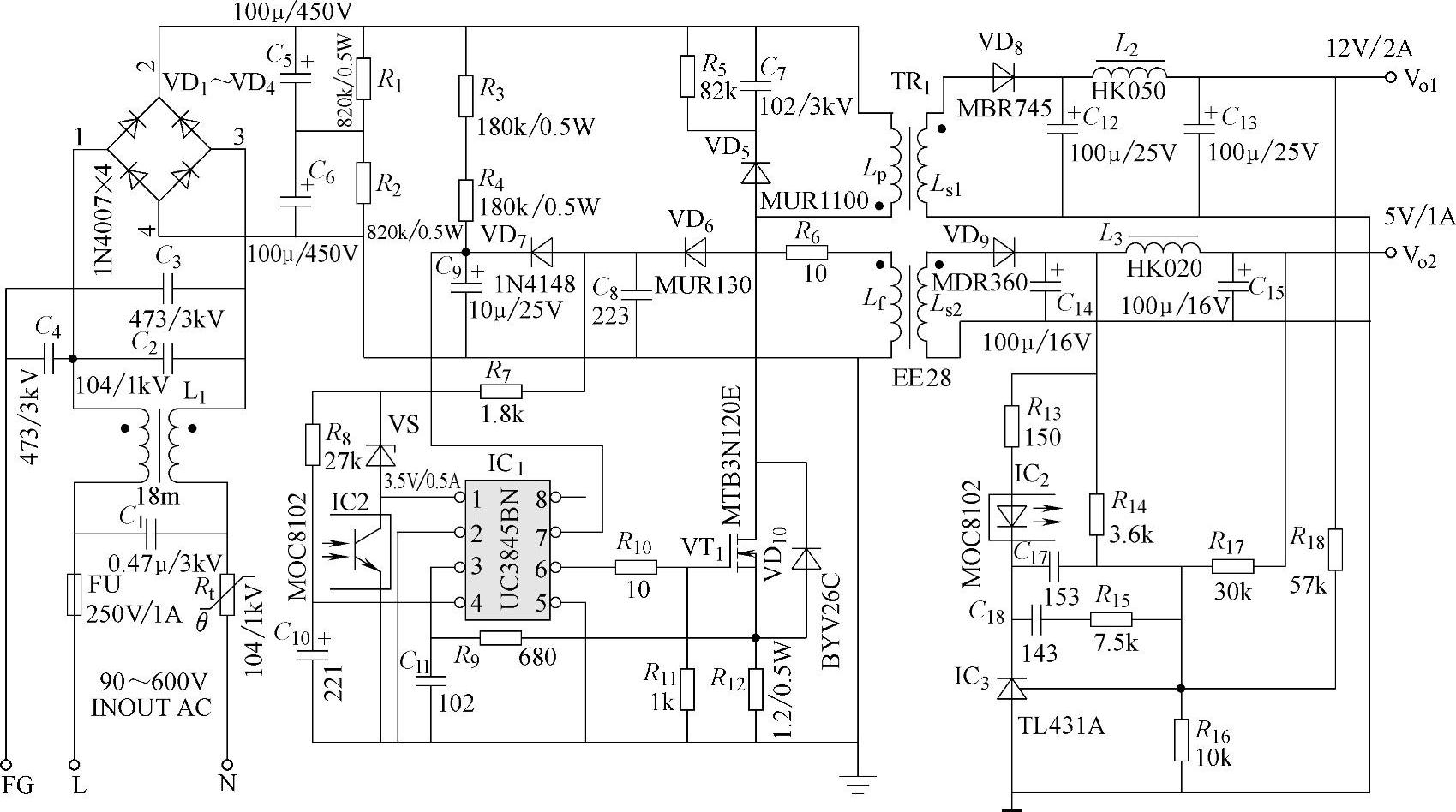

图3-21 宽电压输入电流控制UC3845BN变频开关电源

为零值称为不连续模式，此时的电能为完全传递。要做到不连续模式的条件是：是电路输出电压、电流；开关管的峰值电流为输入电压，L_s、L_P为变压器二次、一次电感。

完全传递的模式条件是。反激式变换电路，不管是工作在不连续工作模式还是连续模式，主开关晶体管和变压器的利用率都很高，但它们的控制特点不同，使转换系统稳定工作十分重要，电路采用了改变占空比和工作频率，结合电压负反馈，来改善误差放大器的瞬态响应、降低高频增益等都是系统稳定的重要措施。同时，必须看到，采用电流模式控制IC，会使开关功率管的导通时间，随着输入电压、电流的变化而变化，使功率管MOSFET的瞬时峰值电流产生剧烈变化，很有可能在功率管关闭期间发生饱和，导致变换电路可靠性降低。二极管VD₁₀为克服上述缺点而设计的。另外，必须采用新的方法改变功率开关管的导通时间和工作频率，本电路采用压控振荡器元件用作频率控制，一般压控元件是变容二极管，用直流电压控制变容二极管的振荡频率，是非常方便对频率实施调节的信号源。变容二极管受输入电压V_c的作用，引起振荡频率f_o的改变如图3-20所示，输入电压由变压器绕组L_f取得，经二极管VD₆、电容C₈的整流滤波，R₇、R₈分压，VS稳压，取得起始为3.3V的振荡电压，VS稳压二极管放在误差放大器的后面，接收电路负载和输出电压的变化而改变VCO的振荡频率，当输入电压最低，而电源输出为满负荷时，电路开关管占空比被使用到最大，VCO的振荡频率被推到最大，满足高负载和输出高压这一场合，R₈、C₁₀是频率振荡阻容，起始频率是140kHz，随着输出电压的升高，频率逐步下降，最后降至70kHz、3.3V的受控电压。FU是交流输入熔丝，以保护供电系统的安全。R_t是负温度系数热敏电阻，它为开机瞬间，因电容C₅、C₆的充电而产生浪涌电流进行旁路。C₁、C₂和L₁组成π形滤波或称为低滤波，它将抑制来自供电电网与开关电源所产生的EMI，C₃、C₄是Y电容，以保证人员和设备的安全，R₁，R₂是电解电容的泄放电阻，组成倍压整流电路，以达到90V超低压输入时反激式变换电路能正常工作。电阻R₃、R₄直接接电路的高压端，对C₉直接充电，当充电压达到16V时，IC₁开始工作，6脚产生驱动电压，使VT₁进入工作状态。变压器反馈绕组L_f产生高频开关电压，经R₆限流，VD₆整流C₈滤波保证IC₁的工作电压。R₆阻值的大小既要满足正常的输出功率，又要防止输出端短路时，使V_cc跌落太大，影响IC的正常工作。C₁₁用作斜坡补偿，当电路在输入低压工作时，避免出现振荡。R₁₂是电压负反馈取压电阻，用来检测输出电流的高低，起着过电流、短路保护作用。IC₂是光耦合器，IC₁的1脚有反馈信号接收放大、辨别作用，用它来控制PWM的占空比。电路R₅、C₇、VD₅组成网络吸收电路，防止或抑制变压器TR₁的漏电感而引起的尖峰电压，使TV₁安全工作。VD₈、VD₉是肖特基二极管，与电解电容C₁₂、C₁₃、L₂组成输出整流滤波，其目的是降低输出直流纹波。电阻R₁₆、R₁₈分别是基准电阻和调压电阻。UC3845BN电路电源可用于工业自动化控制、医疗器械、家用电器等。
