UC3845BN电路特点解析
【摘要】：而反激式变换电路也只有AC90～265V，本电路应用了UC3845BN控制芯片，由图3-19内部框图可知，由于芯片集成压控振荡器，使输入电压可得到大幅提升，可达到AC90～600V，为满足市场需求而又不增加成本，取得了可喜的成果。图3-19 UC3845BN宽电压输入电流控制模式变换电路框图图3-20 UC3845BN瞬时振荡频率fV与控制电压UC之间的关系2）性能稳定、电路简单、成本低。UC3845BN采用电流控制模式，反激式变换原理。
1）超宽输入电压。一般的开关电源的输入电压范围比较小，只有180～265V，如果采用升压式变换电路的电压输入范围也只有AC90～270V。而反激式变换电路也只有AC90～265V，本电路应用了UC3845BN控制芯片，由图3-19内部框图可知，由于芯片集成压控振荡器（VCO），使输入电压可得到大幅提升，可达到AC90～600V，为满足市场需求而又不增加成本，取得了可喜的成果。图3-20是电路瞬时振荡与控制电压的关系。

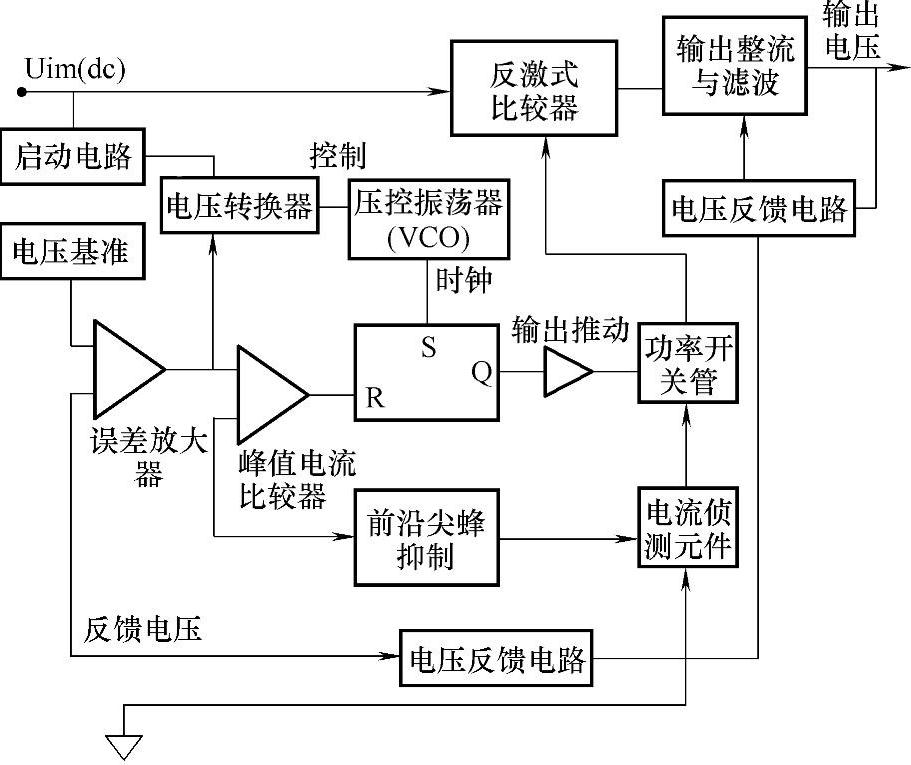

图3-19 UC3845BN宽电压输入电流控制模式变换电路框图

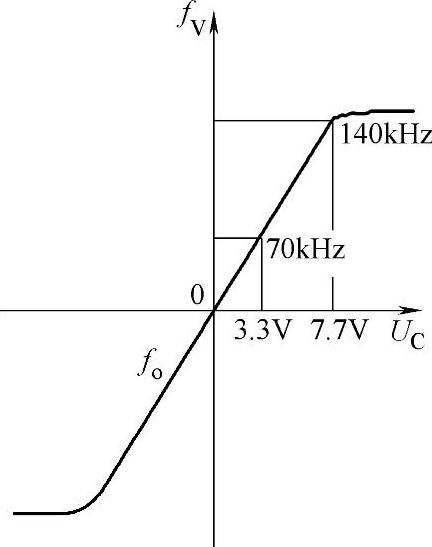

图3-20 UC3845BN瞬时振荡频率fV与控制电压UC之间的关系
2）性能稳定、电路简单、成本低。UC3845BN采用电流控制模式，反激式变换原理。电流控制可使变换电路在变换过程中稳定性大大提高，主开关器件和变压器的利用率都会提高。从图3-21的原理图可知，原理图结构简单，所使用的元器件很少，因此，造价低廉。
3）电路设计有欠电压、过电流、过温多种保护设施，电路运行在600V高压电网输入电压时，对每个元器件的耐压绝缘强度要求特别高，尤其是对变压器的一次绕组应具有良好的绝缘性，较低的漏电感，要求开关功率的耐压档次更高。要求过电流、过温的保护更加有必要和具体。
