IR3842电路工作原理与应用解析
【摘要】：C1、L2、C2组成第二级π形滤波抑制电路。R27与IC2构成2.5V基准电压，该电压加到IC3B的3脚同相输入端，反相输入由电阻R30、R31分压取得，分压电压加到IC3B的2脚。同时，由于负载电流超出设计值，通过高频变压器耦合，开关管的源极电流上升，R20检测电压上升，通过R19引起IC1的3脚电压上升。当该电压超过1V时，IC1将关闭6脚输出，第二次起到过电流保护时作用。
1.低通滤波EMI抑制电路
交流50Hz电压，通过L1、C1、L2、C2两级滤波，最后到达UR桥式整流，如图3-17所示。此级电路的主要用途不是滤波，而是抑制或消除辐射干扰和传导干扰。为了保护人身安全及电源不被损坏，电路安装了灭弧熔丝FU及压敏电阻RV。L1是输入第一级FMI抑制电感，L1采用高磁导率磁心，绕制的匝数较多，电感量稍大，用于抑制中、低频电磁干扰和电源本身所产生的传导干扰。C1、L2、C2组成第二级π形滤波抑制电路。L2的电感量比L1低，主要抑制中、高频电磁干扰，抑制干扰能量的高低与PCB的布线合理性有很大关系。压敏电阻RV，不仅是保护电源安全，还为降低谐波含量、提高功率因数起到一定的作用。

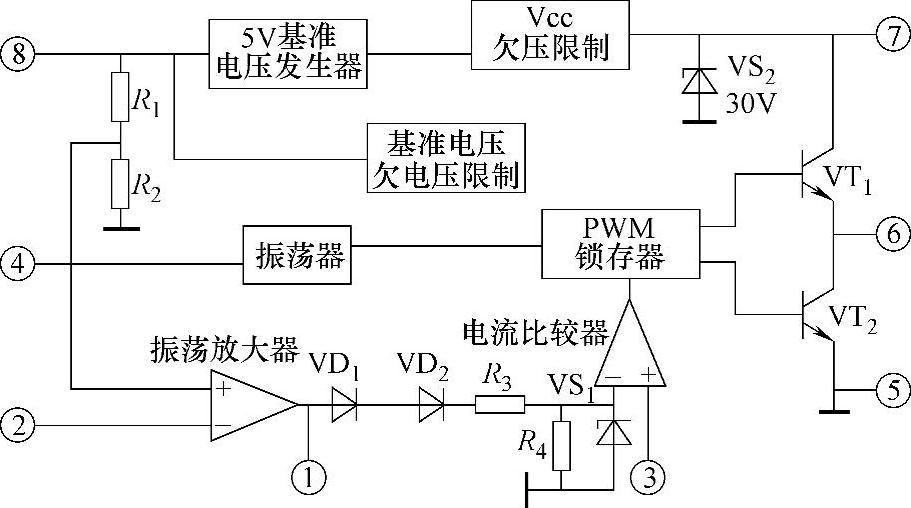

图3-18 IR3842结构框图
2.桥式整流滤波及功率转换电路
UR是桥式整流，整流后的100Hz脉动电压经电容C3滤波，其整流后高次谐波进入C4旁路，使输出达375V的直流电压为后面电路的纹波电流减少创造条件。IR3842的功率转换是这样的：从L3的输出电压，取出一信号电压与IC2的2.5V基准电压比较，其差值经光耦合器PC进入IC1的8脚，见图3-18，信号电压经片内R1、R2分压，分压信号进入振荡放大器放大后，又与片外检测电流比较，转换脉宽调制，PWM的电压再次驱动放大由6脚输出推动VT1的栅极，调制脉冲的宽窄就是改变二次绕组输出电压的高低。图中VS1、VD1是网络吸收回路；R5、R6为电源启动电阻，启动时间的长短由滤波电容C10及向C10充电电流的大小决定；随着输入电压的波动和输出负载轻重的变化，功率转换电路将及时地调制脉冲宽度，并在调整过程中，实施各种保护，这就是PWM的工作原理。
3.斜坡补偿电路
当触发脉冲的上升沿接近触发电平时，如果有干扰脉冲混入电路，开关管就可能提前导通，结果造成开关电源工作不稳定。占空比越大，上升沿越平缓，电源的稳定性越差。为了保证占空比大于0.5时开关电源能稳定工作，需要对电路进行斜坡补偿。斜坡补偿的方式有多种。图3-17中的定时电容C7将它的充电电压波形与电流取压电阻R20的电压波形相叠加。VT2是斜坡补偿晶体管，VT2的集电极接到R16直至IC1的3脚，C7的充电电压与R20的采样电压叠加，两条波形叠加后的波幅大大增加，整个曲线的斜坡坡度增大，使触发电平的斜坡曲线急速上升，这样，在同样位置的同样波幅的干扰脉冲，就不能使开关电源提前导通，从而有效地保证了开关电源稳定的工作。
4.反馈检测电路
反馈检测电路由电流放大器IC3B、IC2、PC、VD7、R30、R31等组成。R27与IC2构成2.5V基准电压，该电压加到IC3B的3脚同相输入端，反相输入由电阻R30、R31分压取得，分压电压加到IC3B的2脚。若输出电压发生变化，2脚电压也发生变化，使PC的发光二极管的电流跟着发生变化，这时光敏晶体管的集电板电流也紧跟其变化，PWM的占空比也随之进行调节，最终使输出电压达到稳定的目的。R32、C18是运算放大器反相输入环路补偿元件。IC3B的3脚是电压采样输入端，由它来调整输出电压的稳定。IC3A的6脚是电流采样输入端，由它来调整负载电流的稳定。
5.过电压、过电流保护电路
当输出负载过大时，瞬态电压抑制器在大电流作用下将会反向击穿，同时电流检测电阻R22会产生高电压，此电压送到IC3A的6脚，它与5脚的基准电压比较，从7脚输出低的控制电压，PC发光二极管发出强光，PC接收晶体管转换为高的电流从IC1的8脚输入，促使IC1片内的PWM锁存器关闭，触发脉冲消失，电源工作停止，实施过电流保护。同时，由于负载电流超出设计值，通过高频变压器耦合，开关管的源极电流上升，R20检测电压上升，通过R19引起IC1的3脚电压上升。当该电压超过1V时，IC1将关闭6脚输出，第二次起到过电流保护时作用。当输出端发生短路时，电路将自动进入“打嗝”模式，故障排除后电路自动复位。
