L6598电路元器件及主要工作参数计算方法优化
【摘要】：5.泄放电阻R1、R2的计算设电源工作效率η=0.9。

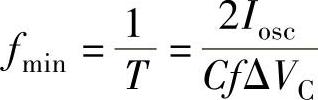

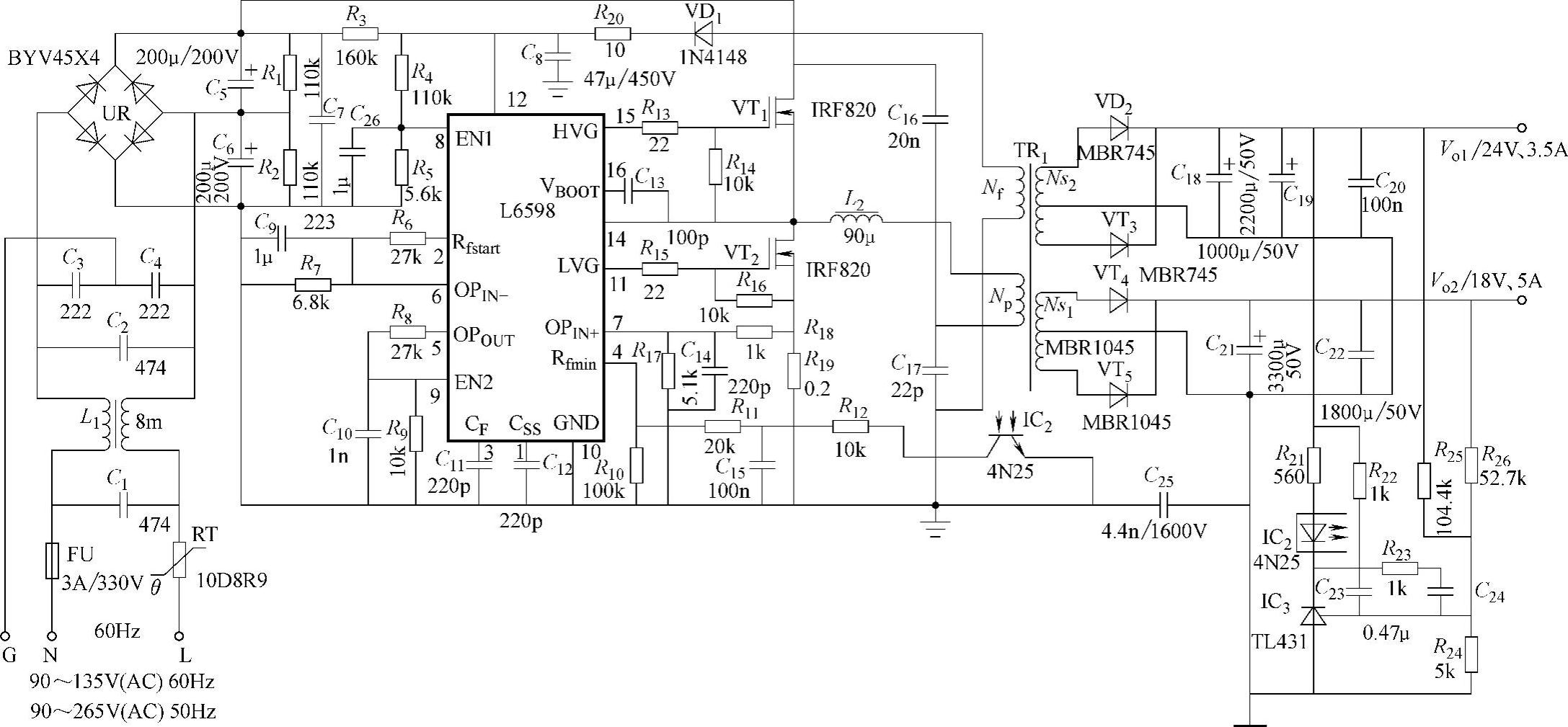

1.最低振荡频率fmin的计算
振荡电流Iosc馈送到振荡器里，最低振荡频率与振荡电容C11和振荡三角波频率f及振荡器低谷电压ΔVC成反比。

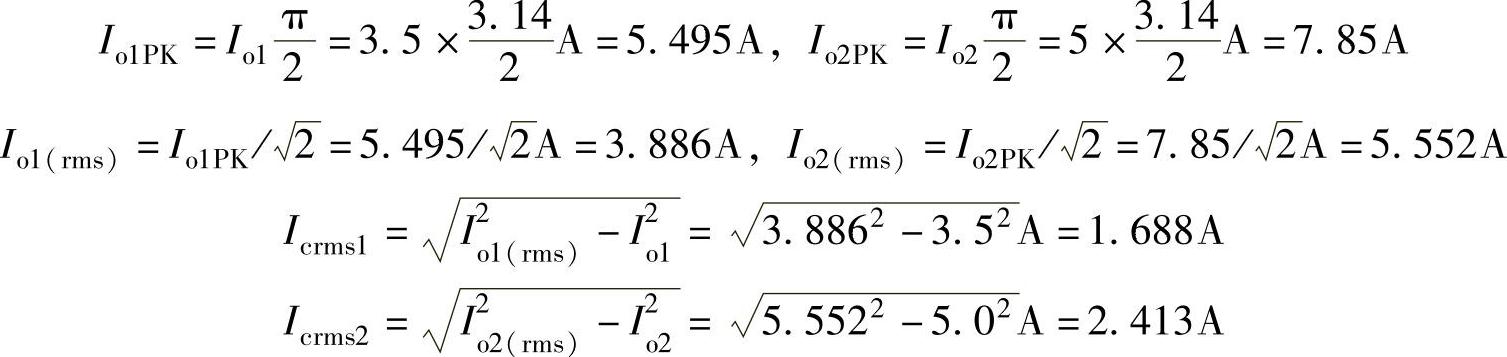

2.输出峰值电流IoPK、有效电流Iorms及波动电流Icrms的计算
峰值电流和有效电流及波动电流分上、下两种电流。
3.输出纹波电压VRL的计算
计算等效串联电阻RERS，输出电压Vo1经等效电容C18、C19、C20三次滤波后，设输出电压上下波动只有1.5%，即VRLL1=24V×1.5%=360mV，则输出等效电阻RERS1=VRLL1/Io1PK=360×10-3/5.495Ω=65.5mΩ，输出纹波电压VRL是在电容内部所消耗的功率Pco1=I2o1（rms）RERS1=3.8862×65.5×10-3W=0.989W。计算输出电压Vo1的纹波电压VRL1：
输出电压Vo2经等效电阻容C21、C22两次滤波后，设输出上下波动为2%，即VRLL2=18V×2%=360mV，则RERS2=VRLL2/Io2PK=360×10-3/7.85Ω=45.9mΩ。电容所消耗功率Pco2=I2o2（rms）RERS2=5.5522×45.9×10-3W=1.415W。
计算输出电压Vo2的纹波电压VRL2：
4.倍压整流电容C5、C6的计算
输出功率Po=Vo1Io1+Vo2Io2=24×3.5W+18×5W=174W
输入最低直流电压
输入最高直流电压
整流二极管的导通角为36°，根据图1-35可知：
整流半波周期TB=1/（2T）=1/（2×60Hz）=8.333ms
在90°的周期时间为TB/2=8.333ms/2=4.167ms
设整流波在36°的时间为x，根据图1-35得到90∶4.167=36∶x，x=36×4.167ms/90=1.667ms，所以充电时间为tc=4.167ms-1.667ms=2.5ms。

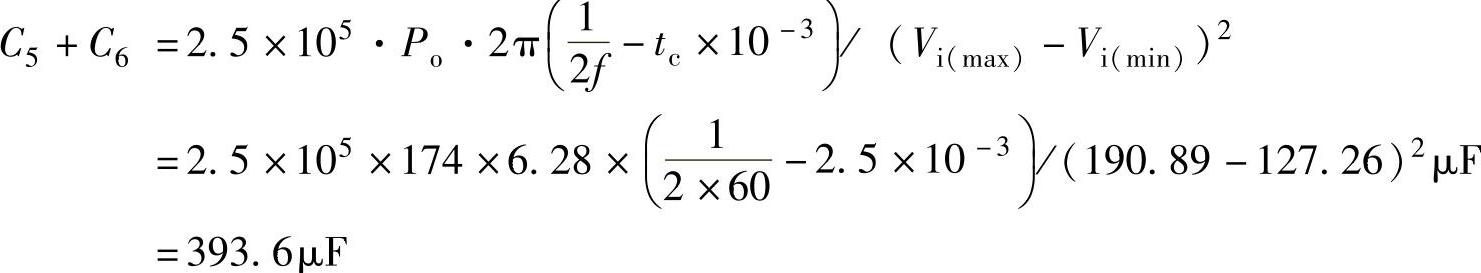

取400μF，C5、C6分别为200μF/400V。
5.泄放电阻R1、R2的计算
设电源工作效率η=0.9。
输入平均电流
计算滤波电容的负载电阻
设输入低通滤波电阻阻抗RS=10Ω，则滤波器的阻抗比值为RS/RLC=10/160.08=0.0625。
计算充电电流Iaca。整流电路每半周时间2.5ms对滤波电容充电，其充电电流Iaca=tc·Iacp/Tc，根据阻抗比值0.0625查图1-36查到Iac/Idc=0.85，则Iac=0.85Idc=0.85×0.795A=0.676A。又由图1-37查出Iacp/Iac=2.95，则低通输入交流峰值电流Iacp=2.95Iac=2.95×0.676A=1.994A。电源工频周期
，所以充电电流Iaca=2.5×10-3×1.994/（16.67×10-3）A=0.299A。
电容放电电流95%以上向电容负载提供电能，以8次整流谐波向负载放电。放电电流Ia与滤波电容量成正比，而与供电频率周期及充电电流Iaca成反比，即
向R1、R2以1%放电，Ib=1%Ia=360mA×0.01=3.6mA，则R1=R2=2Vi（max）/Ib=2×190.89/（3.6×10-3）=106.1×103Ω≈110kΩ。

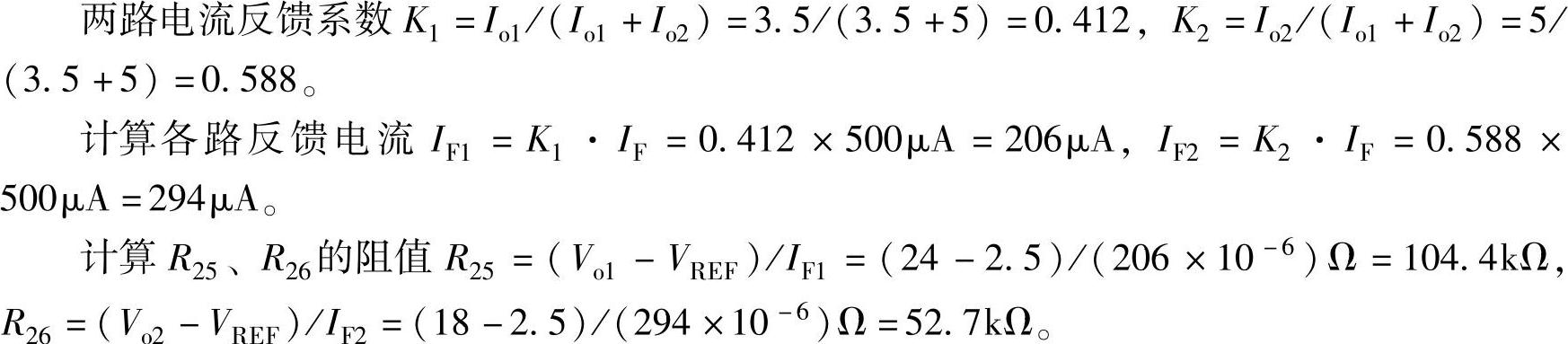

6.反馈取样电阻R25、R26的计算
总反馈电流
7.最高频率设置电阻R6+R7和最低频率设置电阻R11的计算
设启动开关频率fStart=250kHz，最低开关频率fmin=68kHz，谐振频率fres=84kHz，C13=220pF。

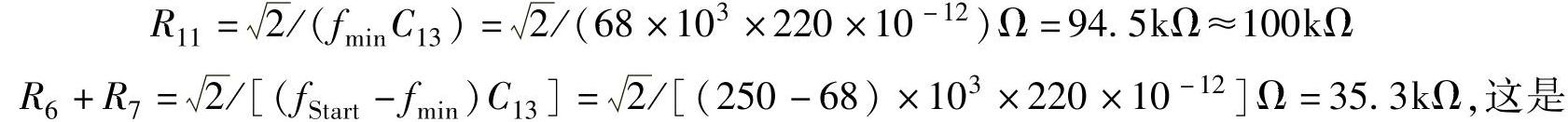

最小值，选35kΩ。
重新计算fmin及fStart，将R11=100kΩ代入计算：

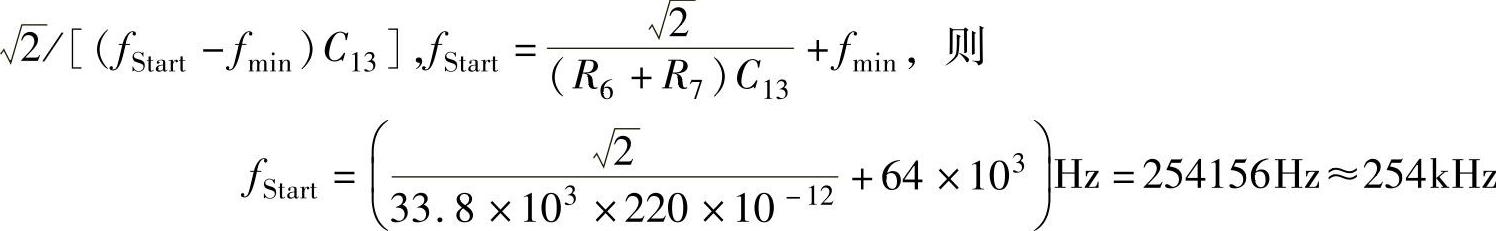

按图3-16上的R6+R7=27kΩ+6.8kΩ=33.8kΩ计算起始频率，代入计算：
