L6598电路的性能特点分析
【摘要】：L6598构成的零电压谐振变换器转换效率高、开关损耗小、对周围环境造成的电磁干扰与辐射干扰很低。高电平有效，开锁阈值为0.6V，具有短路或开路信号状态保护。9脚：该脚电压达1.2V时激活，激活后将启动软启动程序。整流滤波输出电压，经R3降压、又经R4、R5分压，供给IC1的8脚开锁电压。另一分压供给IC1的12脚，经电容C8滤波供给IC1的工作电压。实质上VT1、VT2及C16、C17是组成电桥的四个桥臂，L2是连接四个桥臂的平衡电感。
L6598构成的零电压谐振变换器转换效率高、开关损耗小、对周围环境造成的电磁干扰与辐射干扰很低。电路使用了开启时的ZVS、ZCS技术和关断时的ZVS技术，是一种电路简单、设计新颖的电路电源。图3-14b是它的引脚功能。
1脚：软启动定时电容，提供软启动功能，CSS决定软启动时间。
2脚：最大振荡频率设置。与地之间外接一电阻，作为起始频率设置，此端电压有效值为2V。
3脚：振荡频率设置，正常时，该脚呈现三角波。
4脚：最低工作频率设置，由电阻连接到地，该电压为2V。
5脚：运算放大器输出。为完成反馈控制可以接到4脚。
6脚：运算放大器反向输入端。
7脚：运算放大器同相输入端。
8脚：此脚闭锁状态。高电平有效，开锁阈值为0.6V，具有短路或开路信号状态保护。
9脚：该脚电压达1.2V时激活，激活后将启动软启动程序。该脚电压一般高于8脚电压，当低于8脚电压时，8脚将取消锁定状态。
10脚：接地。
11脚：低边驱动输出，该脚连到功率MOS管的栅极，连接一只电阻，以降低峰值驱动电流。
12脚：芯片供电电源，外接一滤波电容，电压控制在15.6V。
13脚：空脚。它增加片内高低压之间的距离，增强绝缘。
14脚：高边驱动浮地，接驱动MOS管的源极。
15脚：高边驱动输出，接高边驱动MOS管的栅极。
16脚：提升高压端，外接一提升电容到14脚，完成与低边同步MOSFET的驱动。
输入电压为90～135V（AC），交流频率为60Hz，为美洲国际电源标准，经倍压整流，输出参数：24V/35A、18V/5A，输出功率为174W。整流滤波输出电压，经R3降压、又经R4、R5分压，供给IC1的8脚开锁电压。另一分压供给IC1的12脚，经电容C8滤波供给IC1的工作电压。电源启动后，其工作频率由C11和R6决定。图3-15是等效原理图。半桥式变换电路由开关管VT1、VT2及谐振电感L2、磁化电感L3、谐振电容C16、C17组成。实质上VT1、VT2及C16、C17是组成电桥的四个桥臂，L2是连接四个桥臂的平衡电感。当电路输出平衡时VT1、C17与VT2、C16的电压是相等的，当输出电压发生变化出现不等时，两个桥臂也出现电压不等，这样在高频变压器的一次绕组NP输入不平衡电压，此电压经变压器电磁耦合到二次绕组，二次绕组所感应的电压经全波整流，电容滤波，输出适合设计要求的电压。
图3-16中的R13、R15分别是开关管VT1、VT2的栅极限流电阻，从IC1的11脚、15脚输出驱动电流，经两只电阻形成驱动电压。R14、R16是VT1、VT2下偏置电阻。R19是桥臂下的正反馈采样电阻，检测输出功率的变化，及时调整占空比，还兼有过电流保护的作用。R11、C15具有最低振荡频率的功能，其振荡频率大于25kHz，否则将工作频率闭锁，关闭触发脉冲输出，电源停止工作。C12是软启动电容。C11为本机振荡频率设置电容，用作电源初始启动频率。

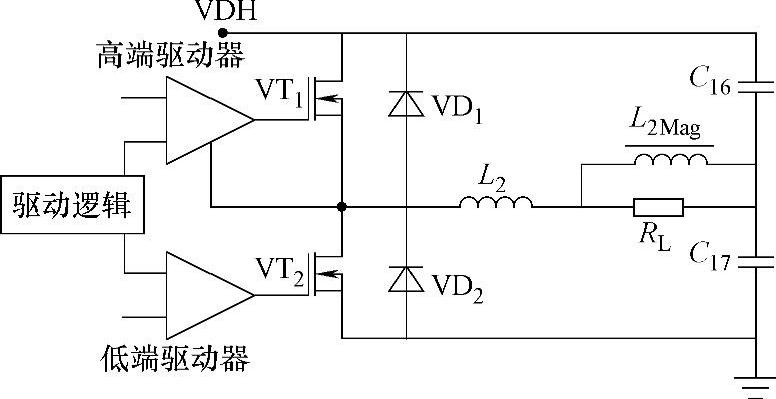

图3-15 零电压谐振等效电路
