LM3445的内部结构如图3-11所示。用LM3445可组成TRIAC的反激式离线调光。这种AC/DC恒流LED驱动电路主要由5部分组成:TRIAC调光器、桥式整流器、整流电路电压检测调光译码器电路、无源功率因数校正电路以及降压式(buck)DC/DC变换电路等。

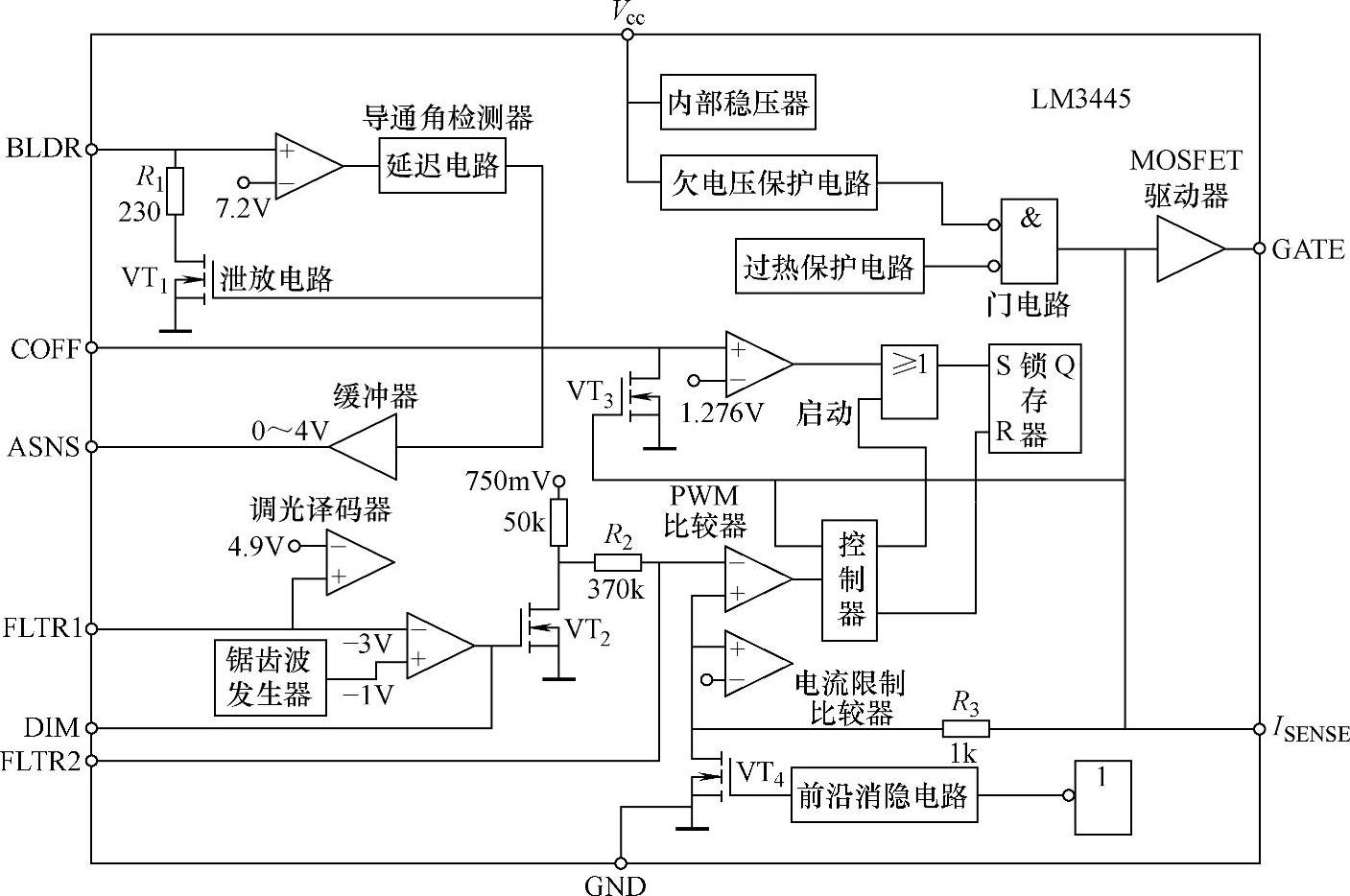

图3-11 LM3445内部结构框图
(1)TRIAC调光电路
TRIAC调光电路串接在整流桥(UR)的输入端,调光采用相位控制,如图3-12所示。反激式LM3445变换LED驱动原理如图3-13所示。R7、R8和C13值决定双向触发二极管的触发电压(32V)之前的延迟时间。对于白炽灯R15减小,使双向晶闸管的导通时间缩短,导通角增加,灯的亮度增强;反之,R15增加,双向晶闸管导通角将减小,灯光变暗,通过LM3445的调光译码器电路,以控制LED串的电流,实现亮度调控。
(2)TRIAC调光译码电路
该电路由整流电路电压检测、导通角检测和调光译码器3部分组成。电路电压检测是将整流的电路电压转换为电平由LM3445的BLDR脚吸收。由于VT1的源极连接着电容,当电路电压降低至15V以下时,BLDR脚上的电压跟随整流输出电压的升高或降低。R16和R17的作用一是泄放BLDR脚上的寄生电容电压,二是为调光器提供所需要的保持电流。二极管VD6和C11的作用是保持IC芯片VCC上的电压正常供电。
角度检测和调光译码器是利用双向晶闸管导通角一个门限为7.2V的比较器监测信号的差值来确定是导通还是关断。比较器输出控制泄放电路并驱动缓冲器。缓冲器输出被限制了的电压信号,经滤波器滤波与斜坡相减产生的5.88kHz的锯齿波比较后,触发信号去驱动片内的MOSFET,MOSFET的漏极信号经片内370kΩ与IC的FLTR2脚上的电容C13组成低通滤波。译光器输出一个0~750mV的调光信号,双向晶闸管导通角从45°到135°改变,从而获得到了调光,如图3-12所示。

图3-12 TRIAC调光原理图
(3)无源功率因数校正(PFC)电路
电容C7、C6二极管VD2~VD4组成部分滤波填谷式无源PFC电路,用来代替大电容滤波,可以改善电路功率因数,无源PFC电路输出电压以降压式变换作为DC总电路电压。C7、C6采用铝电解电容。VD1为隔离二极管,VS1是瞬态抑制器,用作开机时限制冲击电流。C9用作滤除由于C7、C6的充放电而产生的纹波电压。无源功率因数校正电路也叫做填谷电路,功率因数高的实质是大幅度增加整流二极管的导通时间,使输入电流从尖峰脉冲改变为正弦波波形,将输入电压与输出电流同相,使功率因数提高到0.92左右,但电路损耗会增加,仅适用于20W以下低成本的LED驱动电源。
(4)LM3445隔离式电源设计
LM3445是隔离反激式TRIAC调光LED驱动电路,如图3-11所示,该图LED驱动电源的调光性能优于白炽灯调光性能,只是TRIAC调光方式,可实现对数调光的最佳指标,下面对外围元器件的计算及选择方法进行设计。
输入电压:Vi=80~270V(美国供电指数)
LED负载:LED串联,正向压降VF=3.6V,LED灯串电压VLED=3.6V×7=25.2V
额定开关工作频率f=250kHz;LED的驱动电流IAVG=400mA;电路双向晶闸管的最大导通角为135°;电感的纹波电流Ir=0.3×400mA=120mA;电源效率为85%。
1)计算整流桥输出电压最低值Vo(min)

2)计算整流桥输出电压最大值Vo(max)
 (https://www.chuimin.cn)
(https://www.chuimin.cn)
3)计算转换开关关断时间toff

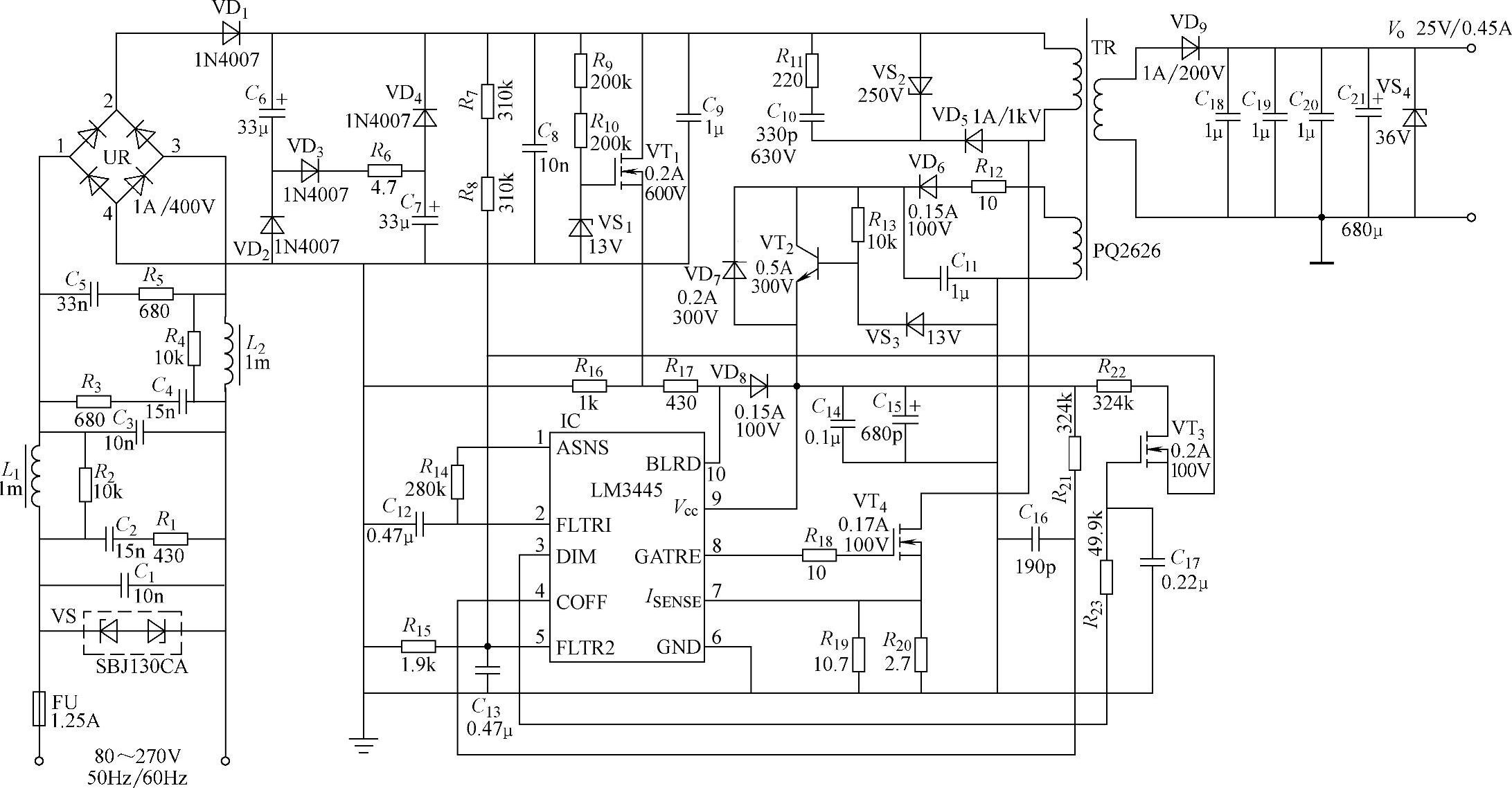

图3-13 反激式LM3445变换原理图



4)输入最大电压的导通时间ton

5)计算旁路电容C16

式中,IcoL与IC的控制期间VT3允许电流通过,为62.5μA。 ,取C16=190pF
,取C16=190pF
6)计算无源功率因数校正电容C7、C6的容量
输入最低电压Vi(min)=90V时,设LED的负载电压从25.2V下降到20.0V,其维持时间为2.4ms,则C7、C6的电容量由下式计算:

式中,ILED为电路供给LED灯电流。

C7、C6取33μF标准电容。
7)计算变换电源的工作频率f

额定开关工作频率与设计目标一致,符合设计要求。
