VIPER53电路的特点分析
【摘要】：VIPER53电源电路固定80kHz的工作频率，用电流控制PWM，驱动漏极，其驱动电流为0.5～2A，如此大的电流由VIPER53承担，因此电路不需外加功率驱动电路。过载保护是利用变压器一次电感和IC1片内的漏电流共同经比较器、锁存器由主控门发出指令。若过载时间超过，IC1的8脚所接电容C8立即放电，锁存器状态解除，器件功能复位，开始新的程序，恒流源开始工作。图3-8 VIPER53反激式变换电路原理图
反激式脱线变换是整个开关电源电能变换一种形式，这种电路没有Y电容，控制系统通过光隔离传输对输出电压控制。反激式变换电路有两种工作模式：一种是电流不连续方式（Dis-Continuous Current Mode，DCM）；另一种是连续方式（Continuous Current mode，CCM）。DCM是完全能量转换，CCM是不完全能量转换，反激式变换电路要求有稳定的工作状态，因此电路采用两路光电反馈形式，以确保跨越开关周期工作的稳定，降低开关损耗。一个电源开关电路要实现一种工作模式的同时可以转换为另一种工作模式，或者两种模式并存，在理论上是可行的，但在设计应用上是非常困难的。

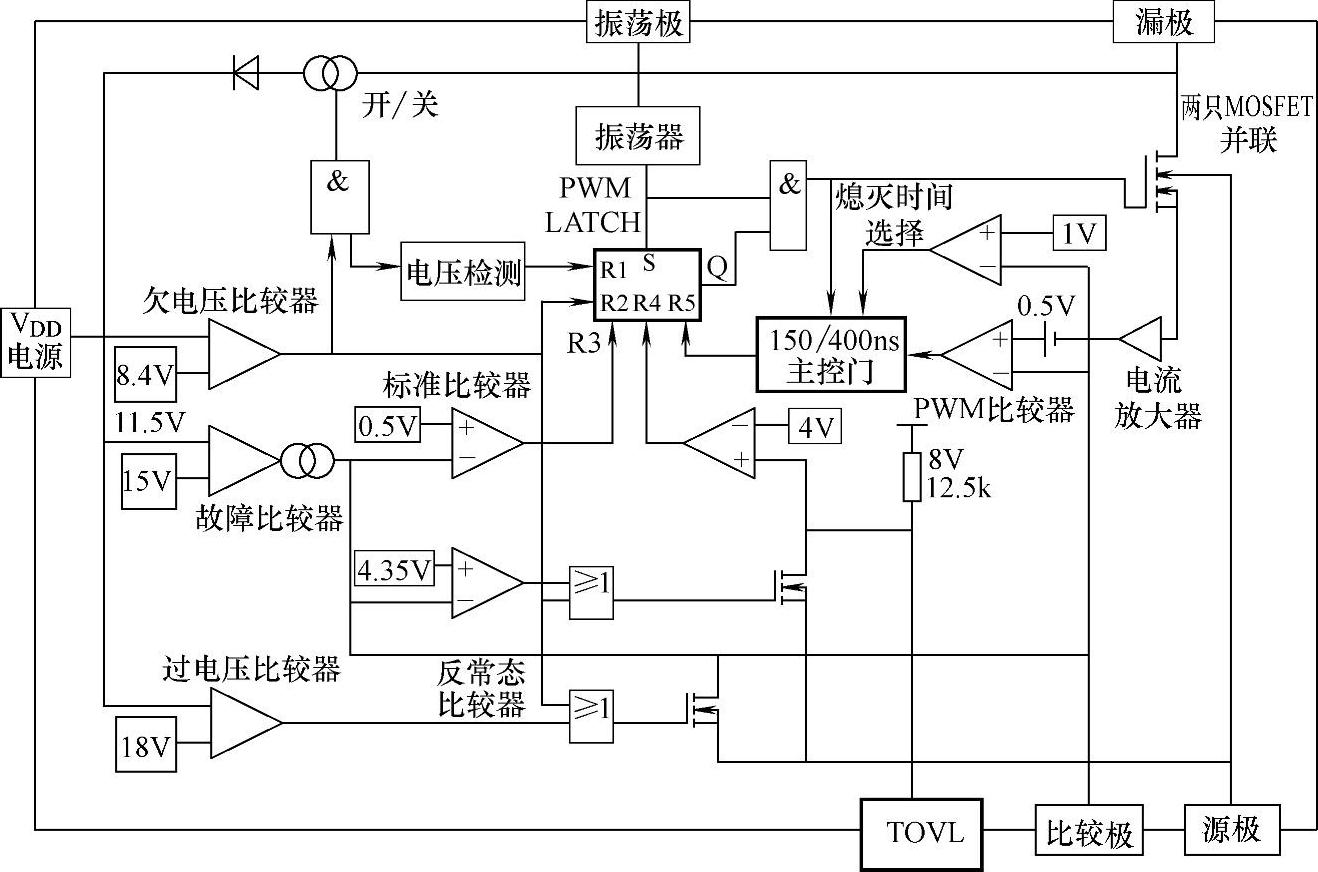

图3-7 VIPER53内部结构框图
VIPER53属于多芯片集成控制，如图3-7所示，片内具有多路检测控制回路，芯片具有较为完善的保护系统，效率高、体积小，能适用于液晶显示器（LCD）和台式PC，完美的电气性能可满足很多家用电器的需求。电路的输入电压为86～265V，电源交流频率为45～60Hz，能适应全球各地要求。
反激式变换电路简单，能设计出多路输出，对于完全能量转换方式，引入电流控制来调制脉宽，可以加速瞬态响应，提高控制灵敏度。VIPER53电源电路固定80kHz的工作频率，用电流控制PWM，驱动漏极，其驱动电流为0.5～2A，如此大的电流由VIPER53承担，因此电路不需外加功率驱动电路。芯片内的VDD接在欠电压比较器反相输入端，处在高压启动电流源，驱动比较器实施欠电压保护，正常状态下电路关断，减少功耗。工作原理如图3-8所示。
电路具有过载保护、过电压保护、短路保护等功能。过载保护是利用变压器一次电感和IC1片内的漏电流共同经比较器、锁存器由主控门发出指令。若过载时间超过，IC1的8脚所接电容C8立即放电，锁存器状态解除，器件功能复位，开始新的程序，恒流源开始工作。此电路特点是在过载、过电压条件下将电源锁住、关断变换电路工作，等到一定时间后再启动。对两个输出电路Vo1、Vo2在输出短路时都会被保护，它是通过光耦合器传送信号，精密稳压源在线检测，重新启动由短路出现的不定状态，排除了整流二极管和高频变压器出现过热的风险，两种保护功能是不一样的。

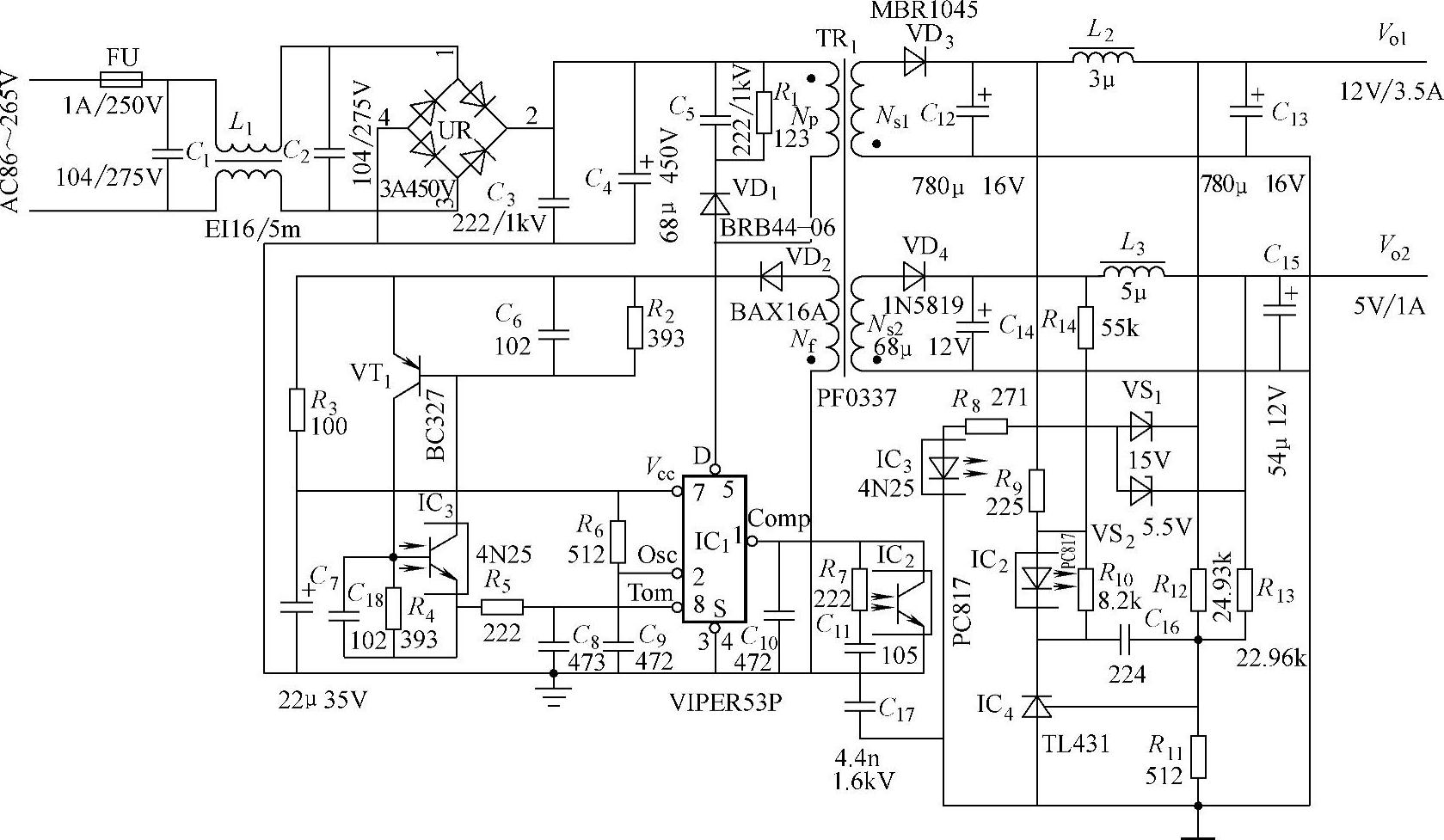

图3-8 VIPER53反激式变换电路原理图
