正激式双晶体管变换电路脉冲变压器的优化设计

【摘要】:脉冲变压器TR1在电路中的作用是进行脉冲方波信号的传输及电路阻抗匹配。计算一次电感L1为式中,ILPmax为一次峰值电流,ILPmax=2IINmax=2×0.44A=0.88A;VIN为脉冲变压器输入电压,设VIN=12V;f为脉冲开关的工作频率,设f=50kHz;VINmin为最低输入电压,取6V;VOUT为输出电压,取22V。

脉冲变压器TR1在电路中的作用是进行脉冲方波信号的传输及电路阻抗匹配。IC1的6脚发送的脉冲调制信号送到变压器TR1的一次绕组N1,并耦合到二次绕组N2N3

1.磁心的选择及二次绕组电感的计算

最大输入电流IINmax


式中,η为脉冲变压器的效率,一般取90%;Po电源输出功率,共计150W;VACmax为电源交流输入的最高电压。

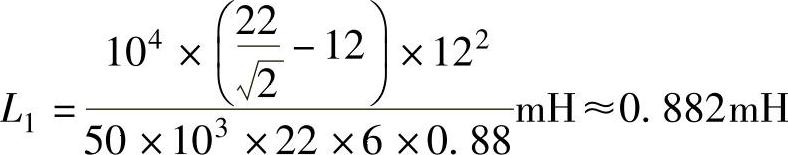

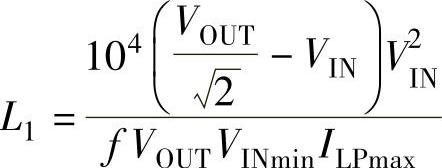

计算一次电感L1


式中,ILPmax为一次峰值电流,ILPmax=2IINmax=2×0.44A=0.88A;VIN为脉冲变压器输入电压,设VIN=12V;f为脉冲开关的工作频率,设f=50kHz;VINmin为最低输入电压,取6V;VOUT为输出电压,取22V。


由输入电压和峰值电流计算

输入功率Pi=VinILpmax=22×0.88W=19.36W

根据功率和工作频率选用EE22(见表2-3),它的有效截面积Ae=20mm2,窗口面积Be=19.5mm2

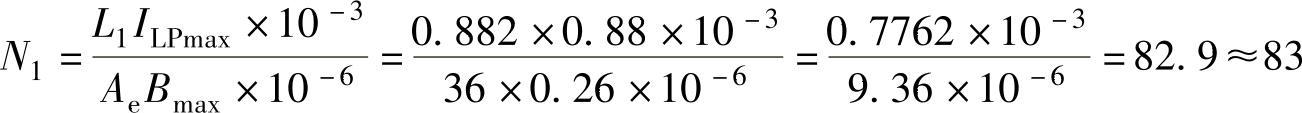

2.变压器一次绕组匝数N1的计算



3.导线截面积Sj的计算


式中,K为计算导线系数,取K=1.2;Be为磁心窗口面积,Be=19.5mm2ILPmax为峰值电流,则有


取AWG31型ϕ0.267mm高强度漆包线
