正激式变换电路与反激式变换电路的变压器设计思想非常相近,不同的是正激式一次绕组匝数比反激式的多,正激式的占空比一般不得大于0.5,工作频率低于100kHz,这对高频变压器和功率开关管的工作来说有利。白光LED驱动设计,必须了解LED的电气特性,保证每颗LED调光电流的稳定平衡。
NCP1337正激式高频变压器的设计。
输入:AC,85~265V,50Hz。
输出:DC,24V/2.5A。
(1)工作频率的确定
工作频率高,输出电压高,响应速度快,调整范围大,但是场效应晶体管、整流二极管以及变压器等发热高,损耗大,噪声大。现选用100kHz,电源效率取85%。工作周期为
(2)最大、最小占空比的计算
正激式、反激式等变换电源的最大、最小占空比与电源输入功率、变压器的匝比、电源效率及输入电压范围有关系,其计算公式上节已介绍。输出功率与变压器一次感应电压关系查表3-1。计算变压器匝比
(3)计算最大导通时间ton(max)
ton(max)=DmaxT=0.522×10×10-6s=5.22μs
(4)选择磁心的工作区间磁感应强度ΔBac
正激式高频变压器的磁感应强度在100℃时为350mT,当工作频率为100kHz,其磁感应强度只能取60%的变化区间,这时的磁心磁感应强度ΔBac=350mT×0.6=210mT,实践证明这是一个稳定的工作区。
(5)输出输入功率的计算及磁心型号的选定
Po=Vo1Io1=24×2.5W=60W Pi=Po/η=60W/0.85=70.59W根据工作频率和输入功率由表2-3选用EE28,这时Ae=78mm2。
(6)计算变压器一次绕组匝数NP

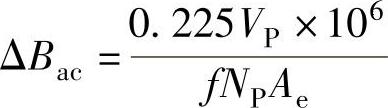

磁心在居里温度下的磁感应强度的损耗包括磁滞损耗、涡流损耗和残留损耗三种。磁滞损耗是磁铁每次磁化所消耗的能量;涡流损耗是交变磁场在磁心所产生的环流引起的欧姆损耗,它与材料体积有关系;残留损耗是由磁化延迟及磁矩共振所引起的损耗,它的损耗是次要的。在三种作用下磁心的磁感应强度ΔBac的计算方法为
式中,ΔBac为工作在交流状态下的磁感应强度(mT);VP为一次电路的直流脉冲电压(V),查表3-1,根据输出功率,VP=VBmax=281.03V;D为开关管的占空比,传递电能及所引起的磁化损耗,当D=0.349时,ton(min)=τD=10×10-6×0.349s=3.49μs;NP为一次绕组匝数;磁感应强度ΔBac=0.21T;Ae是磁心有效截面积,查表2-3,Ae=78mm2。由上式推导出:
(7)计算变压器二次绕组匝数NS及反馈绕组匝数NF二次绕组电压VS及反馈线电压VF的计算
式中,Vo1为输出电压,Vo1=24V;VL为滤波电感L2的压降,VL=0.4V;VDS是MOS管的源-漏极电压降,VDS=4V;VTR2是检测变压器TR2一次绕组压降,VTR2=0.6V。
上式为半波整流Vo=0.45VS,全波整流Vo=0.9VS,电解电容滤波后,Vo=1.4VS,半波整流Vo=0.7VS,所以VS=Vo/0.707,整流滤波VS=Vo/1.41。
VS=(24+0.4+4+0.6)V/0.71=40.85V
VF=(VFo+VD2+VR7+VT1)/0.71=(12+0.6+0.22+0.4)V/0.71=18.62V式中,VD2为整流二极管压降,取0.6V;VR7为限流平波电阻,VR7=22×10×10-3V=0.22V;VT1是硅管c-e压降,VT1=0.4V。
求各绕组匝数NS,NF
(8)计算变压器一次电感量LP
变压器一次绕组电流IP=Pi/VBmin=70.59/138.2A=0.511A
变压器一次绕组最大电流IPM=IP/Dmin=0.511/0.349A=1.46A
LP=VBmaxton(min)/IPM=281.03×3.49/1.46μH=672μH
(9)计算变压器磁心气隙δδ=4π×10-7×N2PAe/LP=4×3.14×10-7×602×78/0.672mm=0.525mm
铁氧体磁心的导磁性是随着气隙的大小而变化的,有气隙时,磁场强度(H)明显增加,而剩余磁场强度Hr则明显减少,变压器工作在高频大电流环境下,剩磁的减少与防止出现磁饱和是有关的,为提高电源的稳定性起到很大作用。

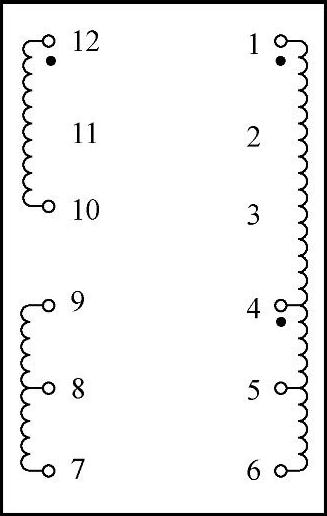

变压器的绕制方法如图3-5所示,有关导线的规格见表3-2。
图3-5 变压器的绕制方法

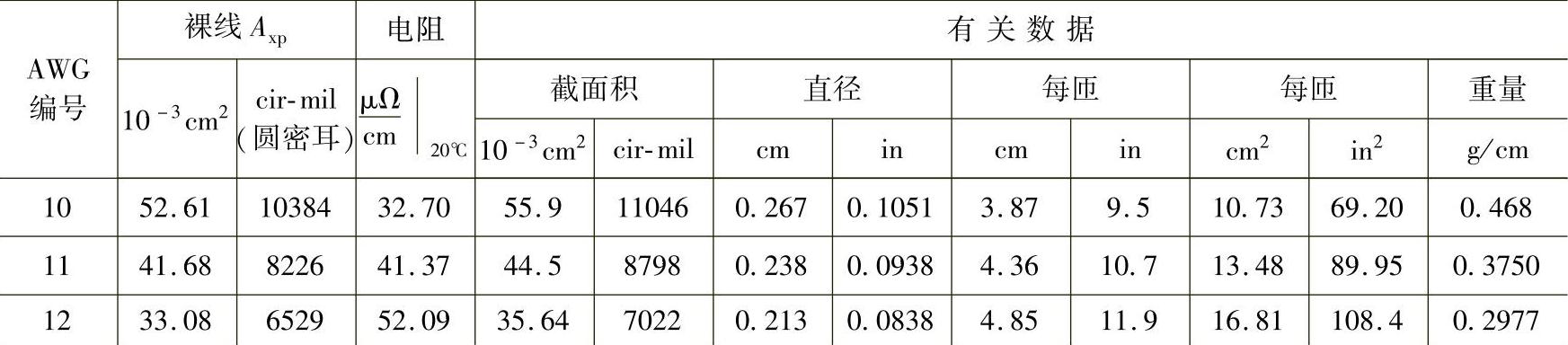

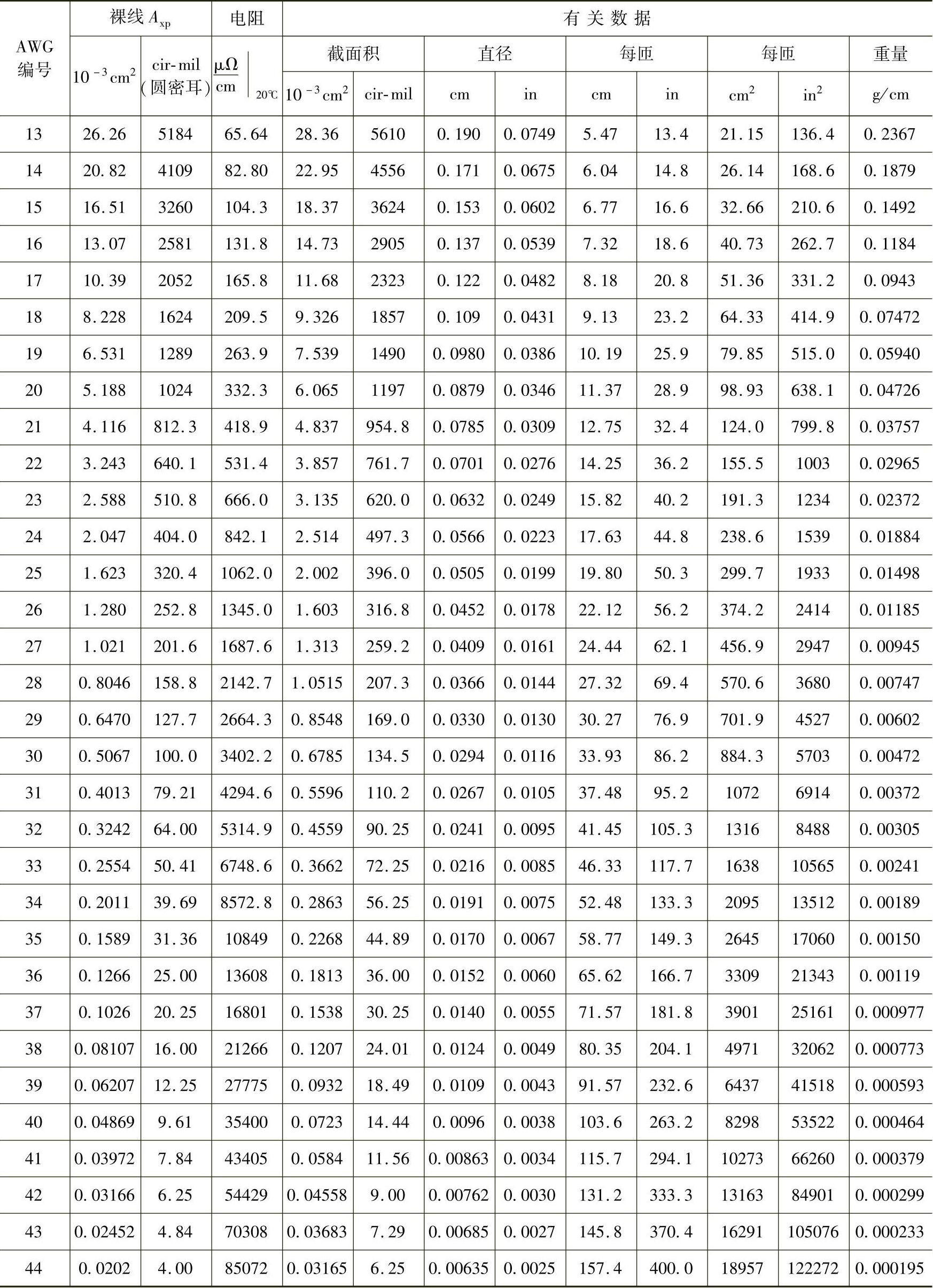

表3-2 AWG(美国线规)导线规格表
(续)
注:圆密耳是面积单位,即直径为1mil(1mil=0.001in=25.4×10-6m)的金属丝的截面积。
