NCP1337电路的特点简析
【摘要】：NCP1337是美国安森普公司近期推出的脉宽调制、电流控制模式新产品，以NCP1337组成的电源转换控制电路具有以下特点：1）电流模式控制和去磁检测器应用在电源转换控制电路里得到实践。图3-3 正激式NCP1337脉宽调制原理图4）图3-4所示是NCP1337的引脚排列。为保证控制器的安全工作，在AC86～265V输入电压带宽上，IC1的1脚固定在3.0V电压上，如果1脚电压低于2.6V，则控制器功能消失，如果1脚电压大于3.3V，则控制器启动锁定功能，关闭输出。
NCP1337是美国安森普公司近期推出的脉宽调制、电流控制模式新产品，以NCP1337组成的电源转换控制电路（见图3-3）具有以下特点：
1）电流模式控制和去磁检测器应用在电源转换控制电路里得到实践。它确保电路在任何负载下，电源电路均得到较宽的边界线/临界导电模式。这时的电路变压器磁心去磁检测自动完成，无须外部增加检测电路，为了得到准谐振工作模式，最佳点应对应于漏极电压的“谷点”同时对应于漏极电容最低能量存储点，比较器可检测电流。
2）监控反馈，只需要功率低于设计界限，即进入电流控制模式，这种模式控制的特点是：电路控制行使保护功能下，重启内部的软件，若发生过电流，电路关闭输出脉冲，一旦故障消失，软启动工作和器件自动恢复，电路重新开始工作。软启动频率不低于25kHz，所以没有噪声。变压器去磁检测的频率限制在130kHz以下，最高限制在150kHz，不会产生辐射干扰。
3）电路具有欠电压保护、VCC过电压保护、电压检测，并实施可调的过载补偿，用来处理输入电压在准谐振状态下提供不变的功率输出，这时的电路损耗仍然最低，转换效率最高。

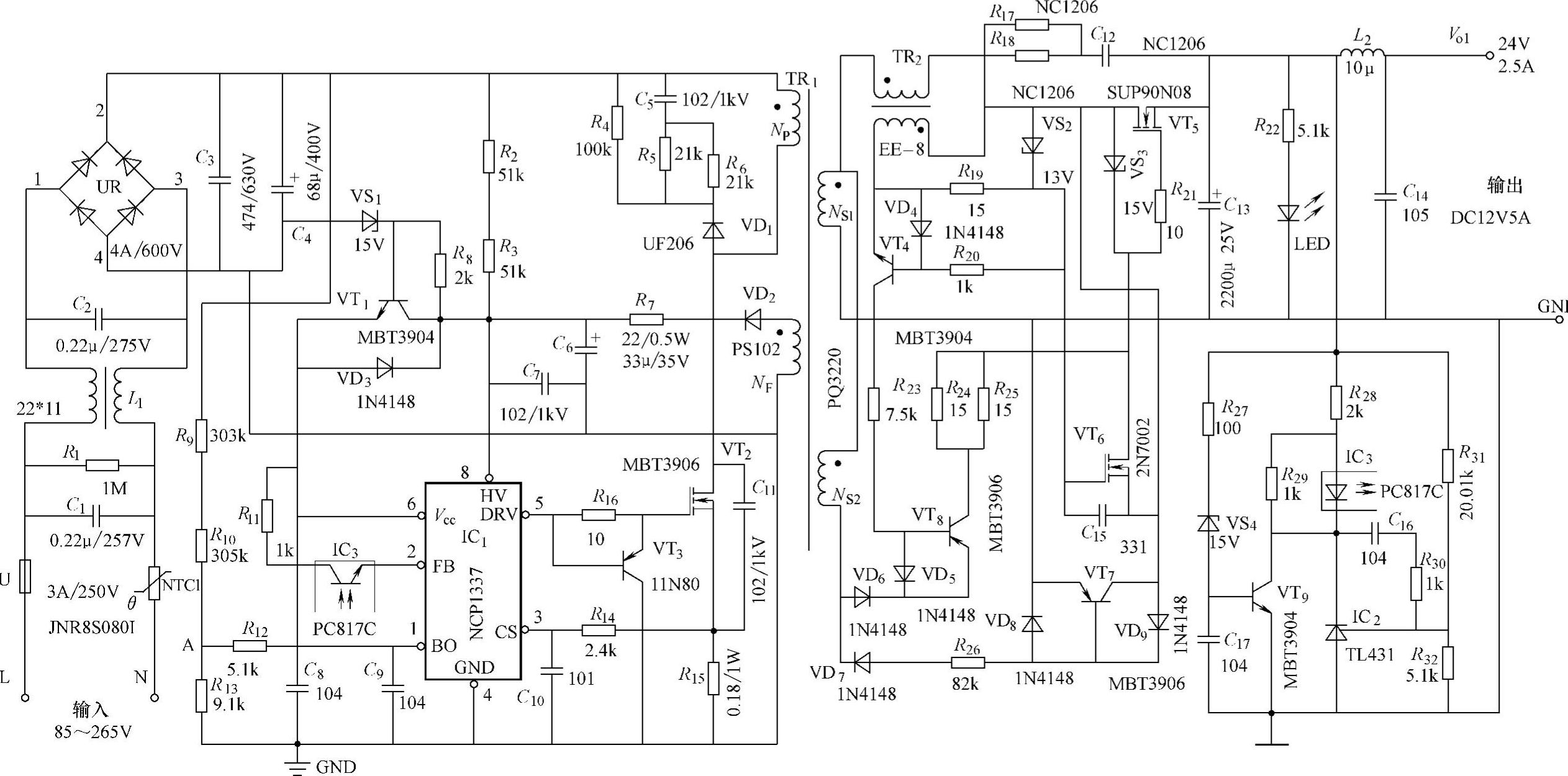

图3-3 正激式NCP1337脉宽调制原理图
4）图3-4所示是NCP1337的引脚排列。为保证控制器的安全工作，在AC86～265V输入电压带宽上，IC1的1脚固定在3.0V电压上，如果1脚电压低于2.6V，则控制器功能消失，如果1脚电压大于3.3V，则控制器启动锁定功能，关闭输出。
5）为满足功率输出，2脚的峰值电流设置是可调的，反馈控制电压由光耦合器和变压器反馈绕组NF连接到2脚，由2脚控制输出功率，并具有电压、电流保护。它可使用于适配器、监视器、LED驱动的液晶电视机、移动DVD和笔记本电脑等。
