陶瓷电容的优势及特点

2023-06-25 理论教育版权反馈

【摘要】：陶瓷电容也叫瓷介电容，它的介质是一种天然物质陶瓷。一般来说，铝电解电容随着使用时间的延长，它的电容量随电解质干涸而减小，而陶瓷电容的电容量几乎不随时间变化。

1.概述

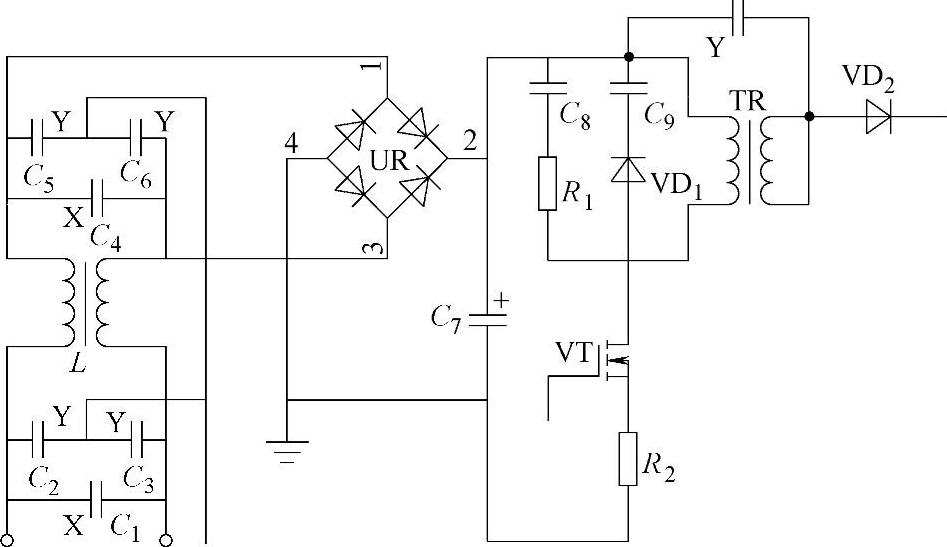

陶瓷电容因为体积小、寿命长、使用频率高等优点，在开关电源中应用比较多。陶瓷电容也叫瓷介电容，它的介质是一种天然物质陶瓷。陶瓷电容器有多种结构形式，其原理大体一样，主要是根据陶瓷的理化性质严格控制陶瓷片的厚度、面积、光滑度和平整度，然后经过现代技术进行精细加工而成。陶瓷的种类很多，根据成分不同，可分为钛康陶瓷、热康陶瓷及钛酸钡陶瓷等，钛康材料的介电常数较高，具有负温度系数。热康材料的介电常数较低，负温度系数较小，电容的稳定性好。偏钛酸钡材料介电常数最高，温度系数也很大，电容器的稳定性很差，一般高新电子产品不用这种电容。陶瓷电容在开关电源电路中常用来抑制共态噪声，常接在电路与地之间，即Y电容，如图2-22所示。

2.陶瓷电容在电路中的作用

一般说，电容有隔直流信号，传递交流信号的作用，它对防止和滤除噪波、高频电磁干扰和稳定电气性能起着十分重要的作用，陶瓷电容在电子电路中起如下的作用：

1）平滑纹波电流。开关电源输出电能，都是脉动直流，电流纹波较大，开关电路常采用大电容量的电解电容，随着开关电源的高频化与小型化，对电源输出参数要求也越来越高，目前均已采用叠层陶瓷电容，这种电容器的内部采用镍，经过碳膜化高温处理使电容量、耐电压等级及漏电流降低得到极大的改善。叠层陶瓷电容的容抗跟铝电解电容相比非常小，在电路中用作平滑纹波的效果非常好，电容自身的发热量很低，对输出100～500kHz的纹波电流的平滑度有显著提高。一般来说，铝电解电容随着使用时间的延长，它的电容量随电解质干涸而减小，而陶瓷电容的电容量几乎不随时间变化。

2）旁路噪声干扰。为了阻止噪声由输出回路进入负载或者低频电磁波由输入电路进入电源，一般在电路中接入陶瓷电容，用它来抑制正态噪声和用于低通滤波。这种作用的电容称为旁路电容，它配接在主电路的输出电路中，其旁路效果比较好。这种电容的电容量一般为220～3300pF，耐压范围视电路作用而定，一般为500V～1.2kV。

3）滤除噪声。开关电源的输入回路常接有交流电路滤波器，它的作用是滤除外部噪声的进入与内部噪声的传出，这种滤除噪声的电容都用陶瓷电容。接在电源进线的电容，抑制噪声的频率较低，所需的电容量较大，耐压为275V，称它为X电容，如图2-22所示。

3.陶瓷电容的特点

1）结构简单，加工生产工艺要求不高，原料丰富，价格便宜。

2）电容的绝缘性能强，绝缘电阻大，可制成耐压很高的电容，能耐压高达2kV。
