NTC热敏电阻的工作原理和参数详解
【摘要】：图2-15 NTC软启动电路热敏电阻是由锰钴镍的氧化物烧结而成的半导体陶瓷制成的，具有负温度系数，随着温度的升高，其电阻值降低。热敏电阻的主要参数如下：1）RT0：零功率电阻值，表示室温为25℃时的电阻值。过热保护时将热敏电阻并接在输入电路中。如果将电阻换为热敏电阻，就可解决这一问题。随着电流通过发出热量，热敏电阻的阻值迅速减小，启动成功，功耗降低。这就是热敏电阻限流软启动的作用。表2-14 热敏电阻的型号及主要参数

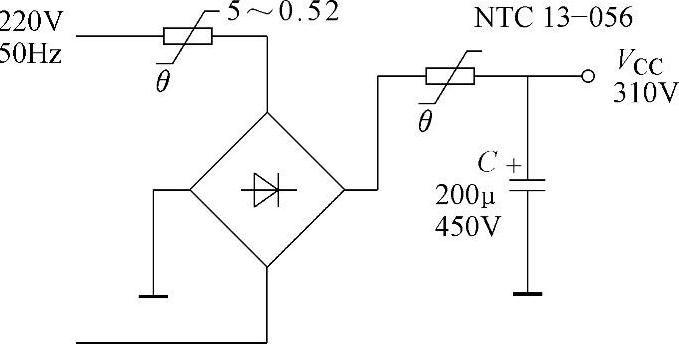

图2-15 NTC软启动电路
热敏电阻是由锰钴镍的氧化物烧结而成的半导体陶瓷制成的，具有负温度系数，随着温度的升高，其电阻值降低。热敏电阻的主要参数如下：
1）RT0：零功率电阻值，表示室温为25℃时的电阻值。RT0越低，稳定性越好，但敏感性差。
2）αT：零功率电阻温度系数，表示零功率下温度每变化1℃所引起电阻值的相对变化率（%/℃）。(https://www.chuimin.cn)
3）δ：耗散系数，指热敏电阻的温度每变化1℃所消耗功率的相对变化量（mW/℃）。
热敏电阻在开关电源中起过热保护和软启动的作用。过热保护时将热敏电阻并接在输入电路中。刚启动时，温度低，电阻值高，相当于开路。如果电路输入电压超高，热敏电阻就会发热，其电阻值降低，对输入电流分流。当发热超过极限值时，整流后的输出电压降低，开关电源高频振荡停振，或是由于热敏电阻阻值降低后，将电路熔丝熔断，电路与供电电源断开，起到热保护作用，如图2-15所示。所谓软启动是指电源刚通电时，因滤波电容C的电压不能突变，容抗趋于零，瞬时对电容充电的电流很大，容易损坏电解电容。为了解决这一问题，一般是在电路中串联几欧的电阻，在启动瞬间对电流加以限制。但是，由于电阻功耗上升，电源效率下降。如果将电阻换为热敏电阻，就可解决这一问题。电路刚通电时，热敏电阻的温度低，阻值很大，瞬时能对充电电流加以限制。随着电流通过发出热量，热敏电阻的阻值迅速减小，启动成功，功耗降低。这就是热敏电阻限流软启动的作用。热敏电阻的型号及主要参数见表2-14。

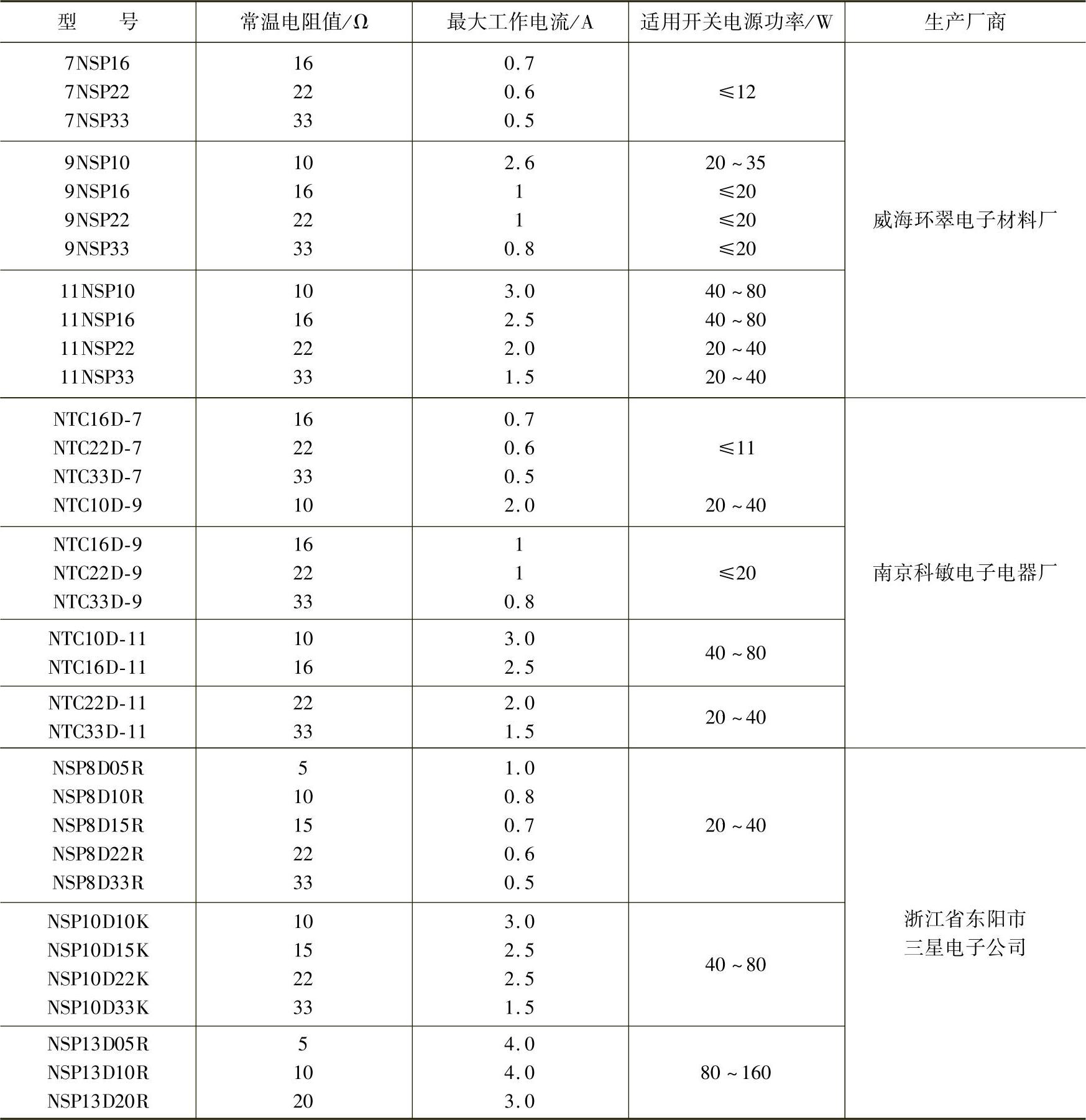

表2-14 热敏电阻的型号及主要参数
