自动恢复开关的检测及选用原则
【摘要】：当稳压电源的输出电流接近或超过自动恢复开关的电流时，电流表上的电流读数突然减小，此时自动恢复开关已进入高阻抗状态。自动恢复开关的选用原则如下：1）根据设计电路的平均工作电流、工作电压，依照表2-10选择器件的类型和安装方式。如某电子设备的工作电流为0.1A，电压为3.3V，环境温度TA=40℃，选用miniSMD自动恢复开关。由图2-14可知，miniSMD020的短路电流达2A，其动作时间为0.2s。表2-13 miniSMD产品的规格图2-14 短路电流
1.电阻检查
用数字万用表的电阻档直接测量它的直流电阻，电阻值越小，自动恢复开关的容量越大。它的阻值范围见表2-11。

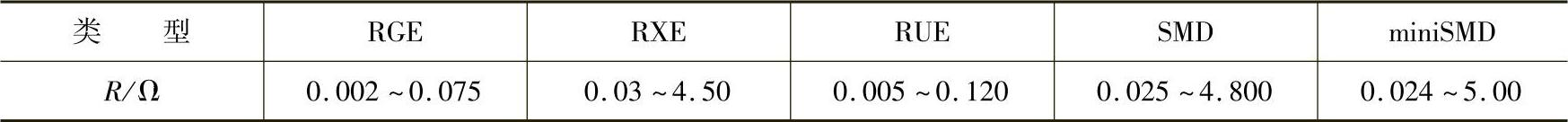

表2-11 自动恢复开关的阻值
2.过电流后自动恢复能力的检查
在直流稳压电源输出端，将自动恢复开关与电流表串联，要求稳压电源的输出电流必须大于自动恢复开关的电流IH。稳压电源的输出电压从零开始逐渐升高，这时注意电流表的电流读数也在不断增加。当稳压电源的输出电流接近或超过自动恢复开关的电流时，电流表上的电流读数突然减小，此时自动恢复开关已进入高阻抗状态。关断电源后，稳压电源的输出电压又从零点几伏开始上升。观察电流表，如果一段时间后电流表上的电流读数升到一定值，这段时间就是自动恢复开关的自动恢复时间。自动恢复开关的选用原则如下：
1）根据设计电路的平均工作电流、工作电压，依照表2-10选择器件的类型和安装方式。
2）将工作电流换算成器件的动作电流，见表2-12。
表2-12 不同环境温度下的电流换算率
3）根据最高工作电压Vmax、最大电流Imax、最大功耗PDmax、最小电阻Rmin、最大电阻Rmax选择合适的自动恢复开关。miniSMD产品的规格见表2-13。
如某电子设备的工作电流为0.1A，电压为3.3V，环境温度TA=40℃，选用miniSMD自动恢复开关。查表2-12可知，40℃时的换算率为87%，所以IH=0.1A/87%≈0.115A，可选miniSMD020。由图2-14可知，miniSMD020的短路电流达2A，其动作时间为0.2s。
表2-13 miniSMD产品的规格

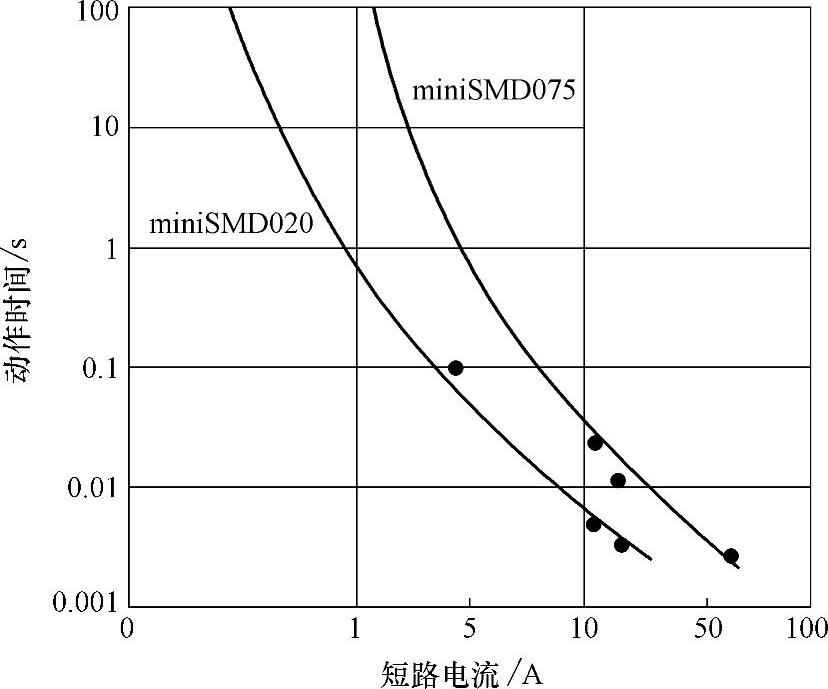

图2-14 短路电流
