瞬态电压抑制器：保护电器设备的神器
【摘要】：瞬态电压抑制器是一种电压保护器件。TVS有单向瞬态电压抑制和双向瞬态电压抑制两种。如果反向电压达不到，可以用两只或三只TVS串联起来使用。表2-9 TVS的型号及主要参数注：VB为反向击穿电压；PP为峰值功率；IT为测试电流；VR为反向漏电电压；IR为反向漏电电流；IP为脉冲电流；αt为温度系数。
瞬态电压抑制器（Transient Voltage Suppressor，TVS）是一种电压保护器件。由于它在电路中的响应速度快、体积小、价格低，在开关电源和其他一些家用电器中得到了应用。瞬态电压抑制器是一种用硅材料制成的器件，它与硅整流二极管一样都具有PN结；封装形式有DO-41、A27K、A37K；在75℃温度下额定脉冲功率为2W、5W、15W；在25℃温度下承受的浪涌电流达到50A、80A、200A；最大功率可达60kW，承受瞬态高能电压（如浪涌电压、雷电干扰尖峰电压）时，能迅速反向击穿，由高阻态变为低阻态，把干扰脉冲钳位到规定值，使设备不受外界条件影响，保护设备安全。
TVS有单向瞬态电压抑制和双向瞬态电压抑制两种。它的主要技术指标有：反向击穿电压VB（这是选择时首先考虑的参数）、脉冲电流IP（如果选小了，TVS将会击穿）、钳位时间（越短，安全性越好，一般仅为1ns）。如果反向电压达不到，可以用两只或三只TVS串联起来使用。表2-9给出了TVS的型号及主要参数。

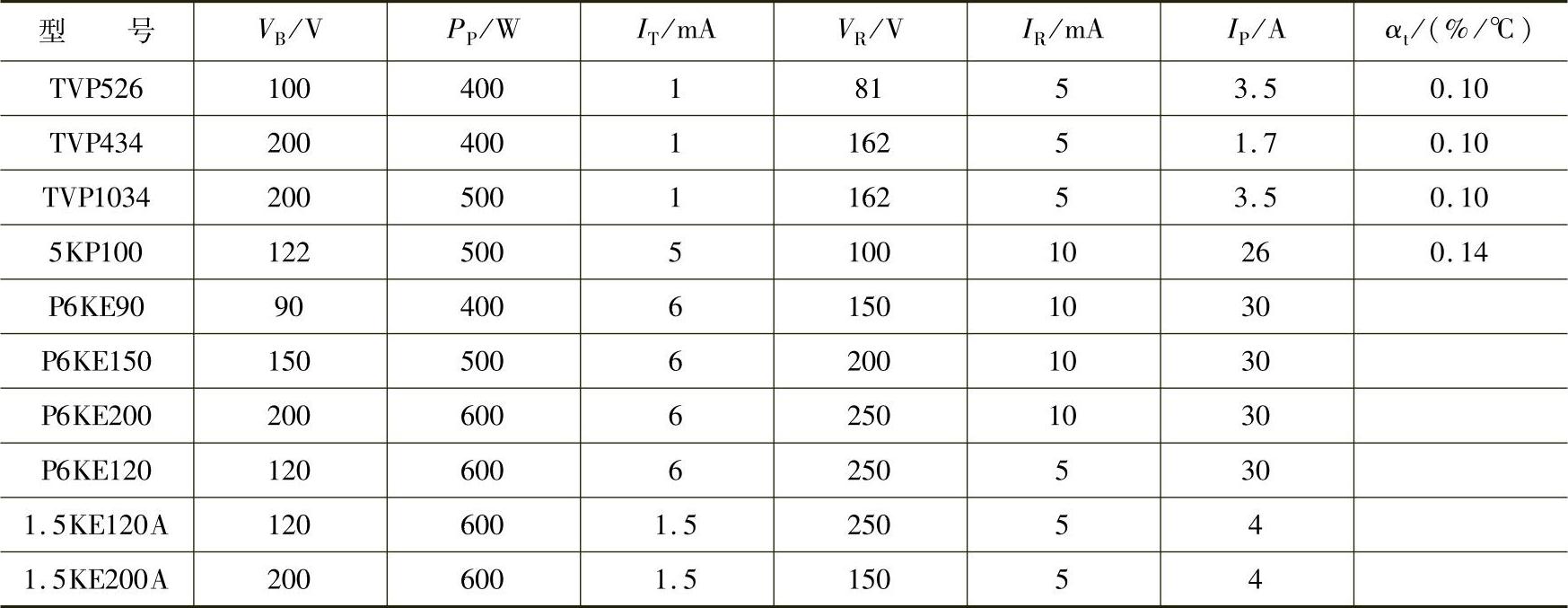

表2-9 TVS的型号及主要参数
注：VB为反向击穿电压；PP为峰值功率；IT为测试电流；VR为反向漏电电压；IR为反向漏电电流；IP为脉冲电流；αt为温度系数。
