快速及超快速恢复二极管：技术与应用
【摘要】：快速恢复二极管和超快速恢复二极管是很多电子设备中常用的器件，在开关电源中也经常用到。3）恢复和快速恢复二极管有3种结构，即单管、共阴极对管和共阳极对管。2）选用原则：超快速恢复二极管在开关电源中可作为阻塞二极管和二次侧输出电压的整流二极管。表2-7 常用超快速恢复二极管的型号及主要参数
快速恢复二极管（Fast Recovery Diode，FRD）和超快速恢复二极管（Superfast Recovery Diode，SRD）是很多电子设备中常用的器件，在开关电源中也经常用到。这两种二极管具有开关特性好、耐压高、正向电流大、体积小等优点，常用在电子镇流器、不间断电源、变频电源、高频微波炉等设备的整流、续流、限流等电路中。
它的性能指标特点如下：
1）反向恢复时间trr：通过二极管的电流由零点正向转反向后，再由反向转换到规定值的时间。在图2-13中，IF是正向电流，IRM为最大反向恢复电流，Irr为反向恢复电流。规定Irr=0.1IRM，当t≤to时，正向电流I=IF。当t>to时，由于整流二极管的正向电压突变为反向电压，正向电流迅速减小。在t=t1时，I=0，整流二极管上的反向电流IR逐渐增大，在t=t2时达到最大反向恢复电流IRM。以后在正向电压的作用下，反向电流逐渐减小，在t=t3时达到规定值Irr。从t1到t3的时间为反恢复时间。
2）平均整流电流Id：这是选用二极管的又一个主要指标。一般来说，选用管子的整流电流是设计输出电流的3倍以上。
3）恢复和快速恢复二极管有3种结构，即单管、共阴极对管和共阳极对管。所谓共阴极、共阳极是指两只二极管接法不同。

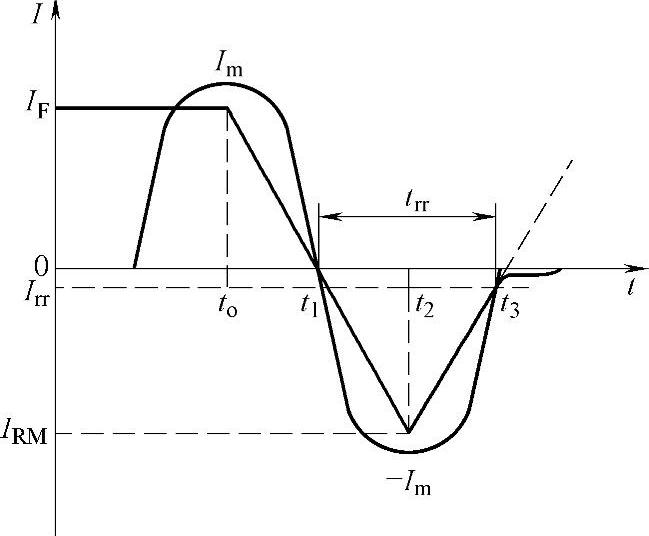

图2-13 超快速恢复二极管反向恢复电流的波形
检测方法及选用原则如下：
1）检测方法：利用万用表的电阻档或数字万用表的二极管检测档，能够检查二极管的单向导电性，并测出正向导通压降；用绝缘电阻表能测出反向击穿电压。一般正向电阻为6Ω，反向电阻为无穷大，可从读出的负载电压计算出正向导通压降。
2）选用原则：超快速恢复二极管在开关电源中可作为阻塞二极管和二次侧输出电压的整流二极管。超快速恢复二极管的反向恢复时间在20～50ns之间；整流电流Id为最大输出电流IOM的3倍以上，即Id＞3IOM；最高反向工作电压VRM为最大反向峰值电压V（BR）S的2倍以上，即VRM＞2V（BR）S。常用超快速恢复二极管的型号及主要参数见表2-7。

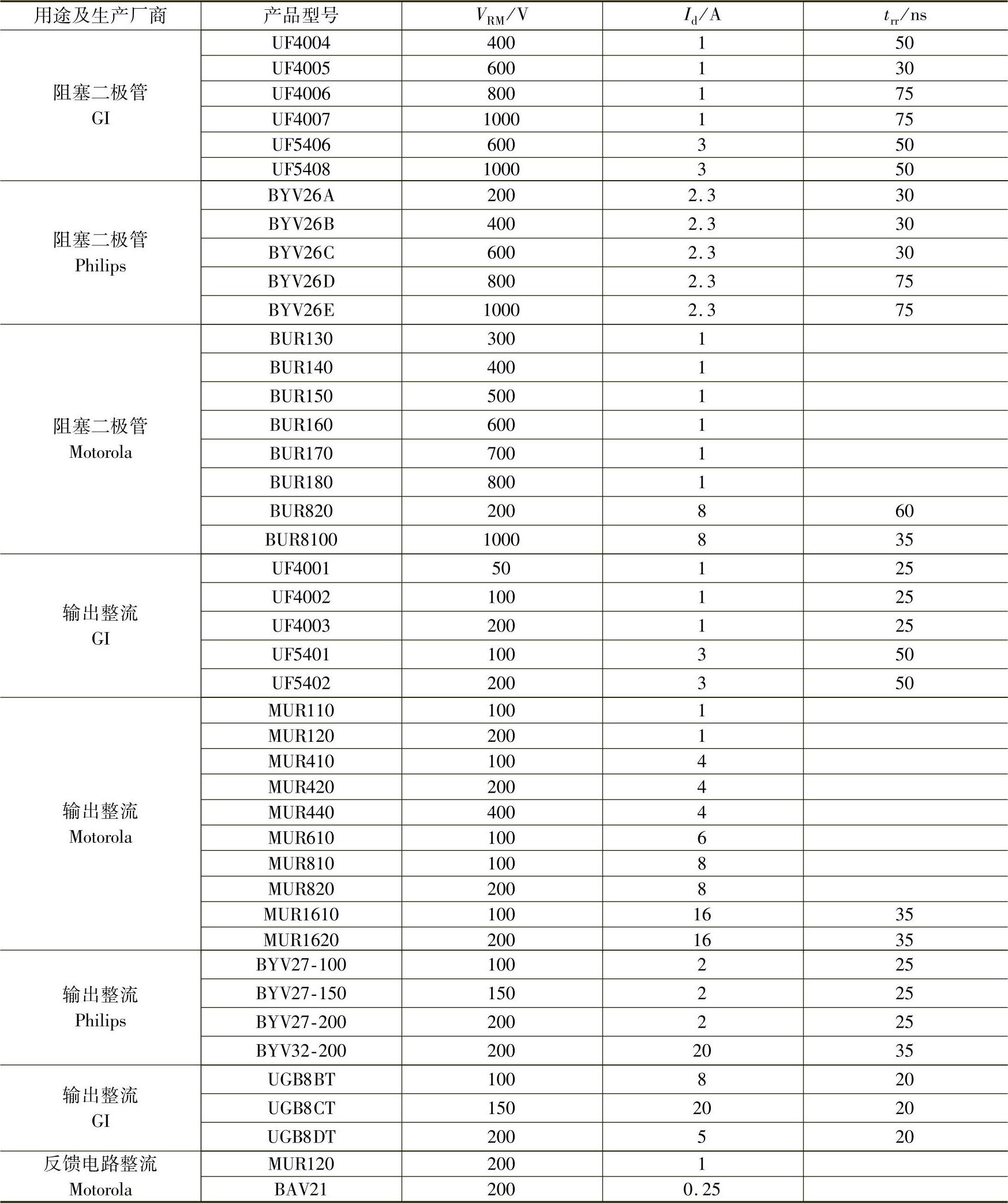

表2-7 常用超快速恢复二极管的型号及主要参数
