稳压二极管的基本原理和选型原则

2023-06-25 理论教育版权反馈

【摘要】：稳压二极管又叫齐纳二极管，具有单向导电性。稳压二极管分为低压和高压两种。稳压值低于40V的叫做低压稳压二极管；高于200V的叫做高压稳压二极管。稳压二极管的直径一般只有2mm，长度为4mm。选用稳压二极管的原则是：第一，注意稳定电压的标称值；第二，注意电压温度系数。表2-6列出了常用稳压二极管的型号及主要参数。

稳压二极管又叫齐纳二极管（Zener Diode），具有单向导电性。它工作在电压反向击穿状态。当反向电压达到并超过稳定电压时，反向电流突然增大，而二极管两端的电压恒定，这就叫做稳压。它在电子电路中用作过电压保护、电平转换，也可用来提供基准电压。

稳压二极管分为低压和高压两种。稳压值低于40V的叫做低压稳压二极管；高于200V的叫做高压稳压二极管。现在市面上2.4～200V各种型号规格齐全。稳压二极管的直径一般只有2mm，长度为4mm。它的稳压性能好、体积小、价格便宜。稳压二极管从材料上分为N型和P型两种。选用稳压二极管的原则是：第一，注意稳定电压的标称值；第二，注意电压温度系数。

稳压二极管具有如下作用：第一，对漏极和源极进行钳位保护，如图2-12a所示；第二，起到加速开关管导通的作用，如图2-12b所示；第三，在开关电源中常用高压稳压二极管代替瞬态电压抑制器（TVS）对一次回路中产生的尖锋电压进行钳位；第四，在晶体管反馈回路中，常常在晶体管的发射极串联一只稳压二极管作为电压负反馈，提高放大电路的稳定性。

稳压二极管的主要参数如下：

1）稳定电压V_Z。设计人员根据需要选用。

2）稳定电流I_Z。

3）温度系数α_t。温度越高，稳压误差越大。

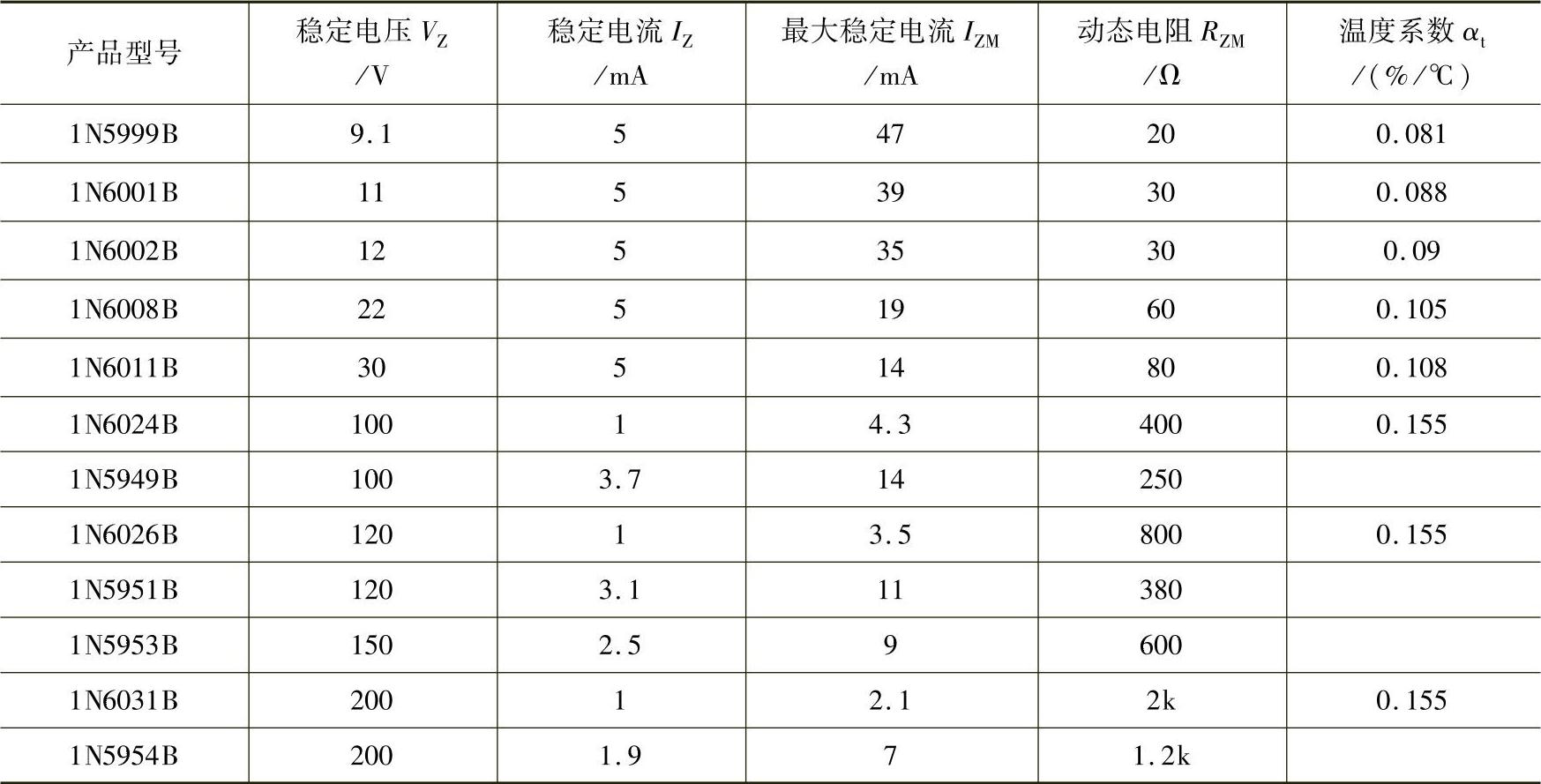

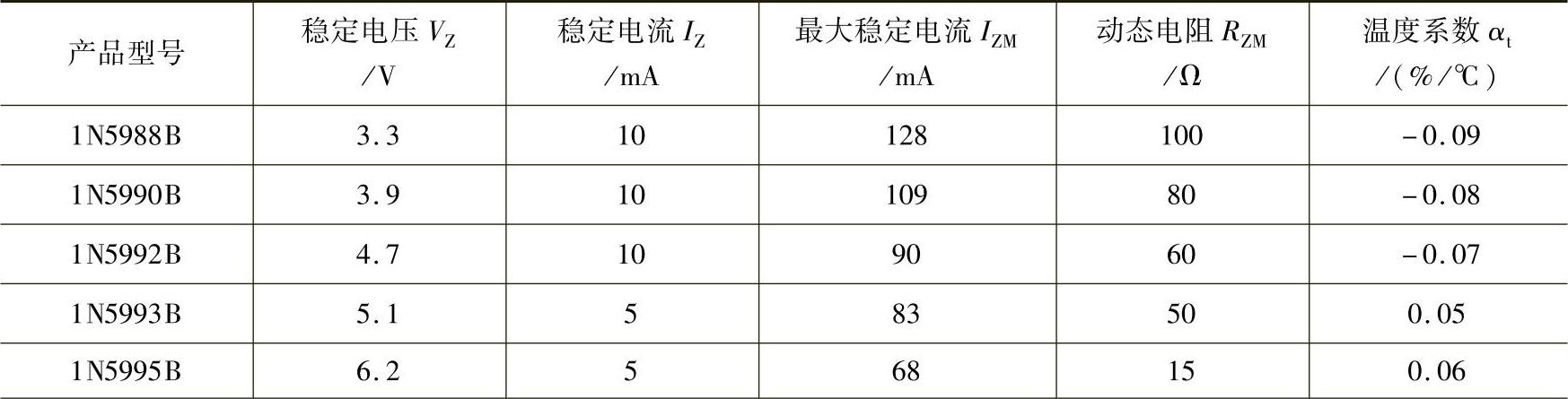

表2-6列出了常用稳压二极管的型号及主要参数。
