晶体管的开关时间与损耗优化方案

【摘要】:晶体管的开关作用与晶体管的放大作用是不同的。2)上升时间tr:集电极电流IC从10%ICM上升到90%ICM所需的时间。4)下降时间tf:集电极电流IC从90%ICM下降到10%ICM所需要的时间。图2-6 晶体管的基本开关电路及开关波形根据实际,晶体管有两个时间参数,即开启时间和关断时间。晶体管作为开关应用时,在每一个周期内,晶体管工作在3个不同区域,即放大区、饱和区和截止区。晶体管由饱和转为截止,或由截止转为饱和时的损耗称为开关损耗。

晶体管的开关作用与晶体管的放大作用是不同的。放大只是对电流或电压的作用,在共发射极电路中,输出波形与输入波形之间有180°的相位差;而对于晶体管的开关作用,虽然输出与输入波形之间有180°的相位差,但它的波形不是一个正弦波或三角形,而是一个被时间拖延了的矩形波。为了表述它的波形特征,引入了4个时间参数。图2-6所示就是4个时间参数的开关波形。

1)延迟时间td:从输入信号Vin开始变正起到集电极电流IC上升到最大值ICM的10%所需要的时间。

2)上升时间tr:集电极电流IC从10%ICM上升到90%ICM所需的时间。

3)存储时间ts:从输入信号Vin开始变负起到集电极电流IC下降到90%ICM所需要的时间。

4)下降时间tf:集电极电流IC从90%ICM下降到10%ICM所需要的时间。

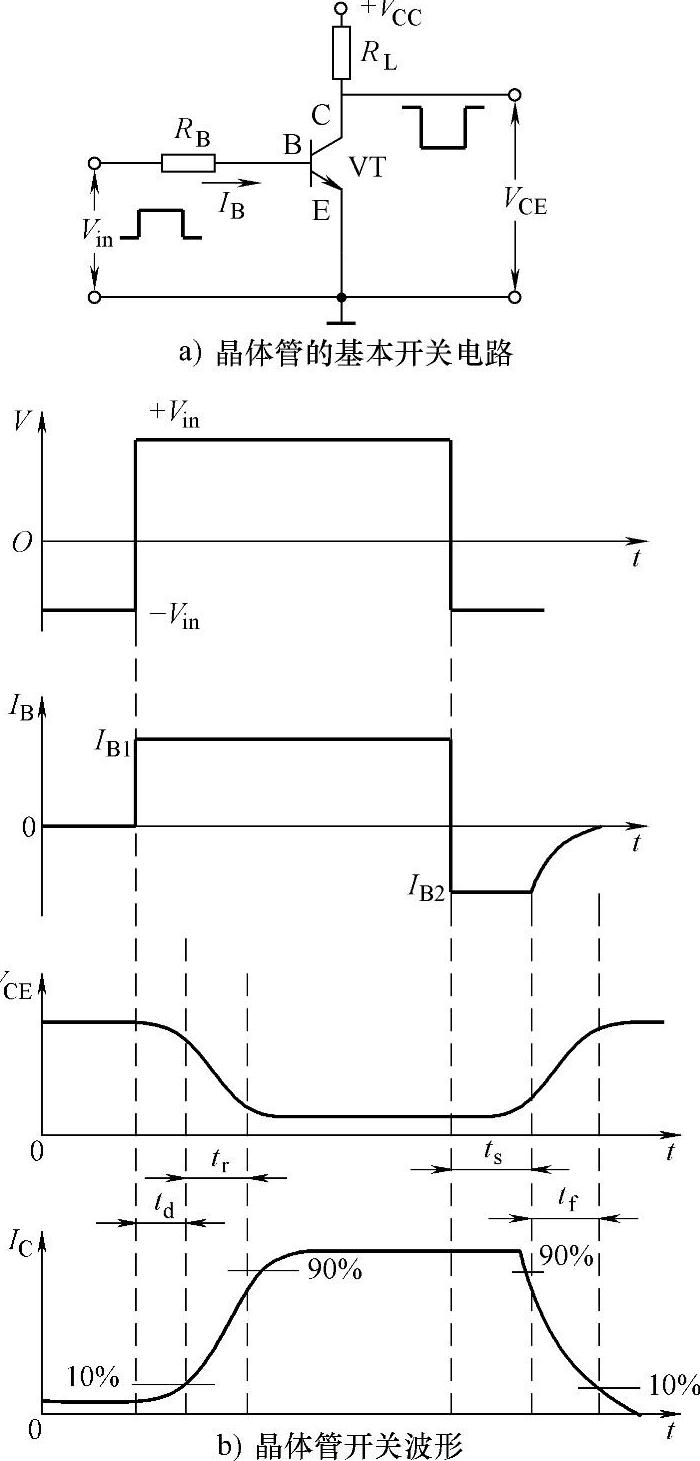

图2-6 晶体管的基本开关电路及开关波形

根据实际,晶体管有两个时间参数,即开启时间和关断时间。开启时间为ton=td+tr,关断时间为toff=ts+tf。在晶体管的4个时间参数中,存储时间最长,它最决定开关速度的主要因素。

晶体管作为开关应用时,在每一个周期内,晶体管工作在3个不同区域,即放大区、饱和区和截止区。因此,晶体管的功率损耗也由3部分构成:

1)通态损耗。当晶体管饱和导通时,虽然有较大的集电极电流ICES流过管子,但这时晶体管的饱和压降VCES很小(硅管为0.3V,锗管为0.7V),管子的功率损耗(ICESVCES)很小,变化余地不大。

2)断态损耗。当晶体管截止时,虽然VCE很大,但管子的漏电流ICEO很小(nA级),此时管子的损耗(VCEICEO)也是非常小的。

3)开关损耗。晶体管由饱和转为截止,或由截止转为饱和时的损耗称为开关损耗。通常,这种损耗也称为渡越损耗。在开启和关闭这两段时间内,晶体管的压降和电流都很大,因此,管耗也较大。对于高频开关电源来说,开关管的渡越损耗占晶体管整个损耗的80%,而且与电路中的参数选择有很大的关系。在开关电源电路中,选用晶体管的依据是型号、集电极-发射极的击穿电压V(BR)CEO、电流增益hFE、存储时间ts、下降时间tf、集电极电流IC等参数。不同功率的开关电源所用晶体管如表2-2所示。

2-2 不同功率的开关电源所用晶体管(包括MOSFET)


①PFC为功率因数校正。
