它采用一片TOP227Y型单片开关电源，配TL431A精密稳压源及PC817A型线性光耦合器。TOP227Y电路有两个控制环路：电压控制环路和电流控制环路。电流控制环则由VT1、VT2、电流检测电阻R11、光耦合器IC2、电阻R9、R7、R8、R12和电容C10组成。在启动时，瞬态峰值电压使VT2导通，R12对发射极电流进行限制。图6-1 恒流恒压TOP227Y开关电源原理图......
2023-06-25
恒流和恒压的工作原理详解
【摘要】：VT1、VT2由两只不同型号的晶体管进行恒流控制。IC1电子开关既可以工作在2.2A受控恒压方式，也可工作在7.5V恒压状态下。当Vo≤2V时，VT1、VT2无工作电流，此时电流控制电路不起作用，但一次电流受IC1的电流限制，电流在R4上的压降VR4上升，VT2集电极电流下降，使光耦合器的工作电流迅速减小，迫使IC1进入重新启动状态。就是说，一旦电流控制电路失去控制，电路立即从恒流模式转入恒压状态，将Io拉下来，对IC1起到保护作用。
图1-47所示为配上PC817A光耦合器，外加两只晶体管组成恒功率电路。一次绕组与IC1的D脚变换输出。电路中的VS1、VD5是变压器一次绕组Np的钳位保护电路，它将变压器一次绕组的漏感所形成的尖峰电压反馈、吸收，使IC1电路在安全范围内运行。VS1、VD5为网络缓冲吸收电路。反馈绕组NF的输出电压经VD6、C3整流滤波得到反馈电压VFB、与光敏晶体管提供控制偏压。二次电压经VD7、C5、L2整流滤波后，输出7.5V的直流电压。C4是旁路电容，与R8一同起频率补偿、自动启动、滤除尖峰电压三大作用。R1是电源的假负载，空载的情况下，因反馈电压升高而出现“超越”控制，起到稳定作用。

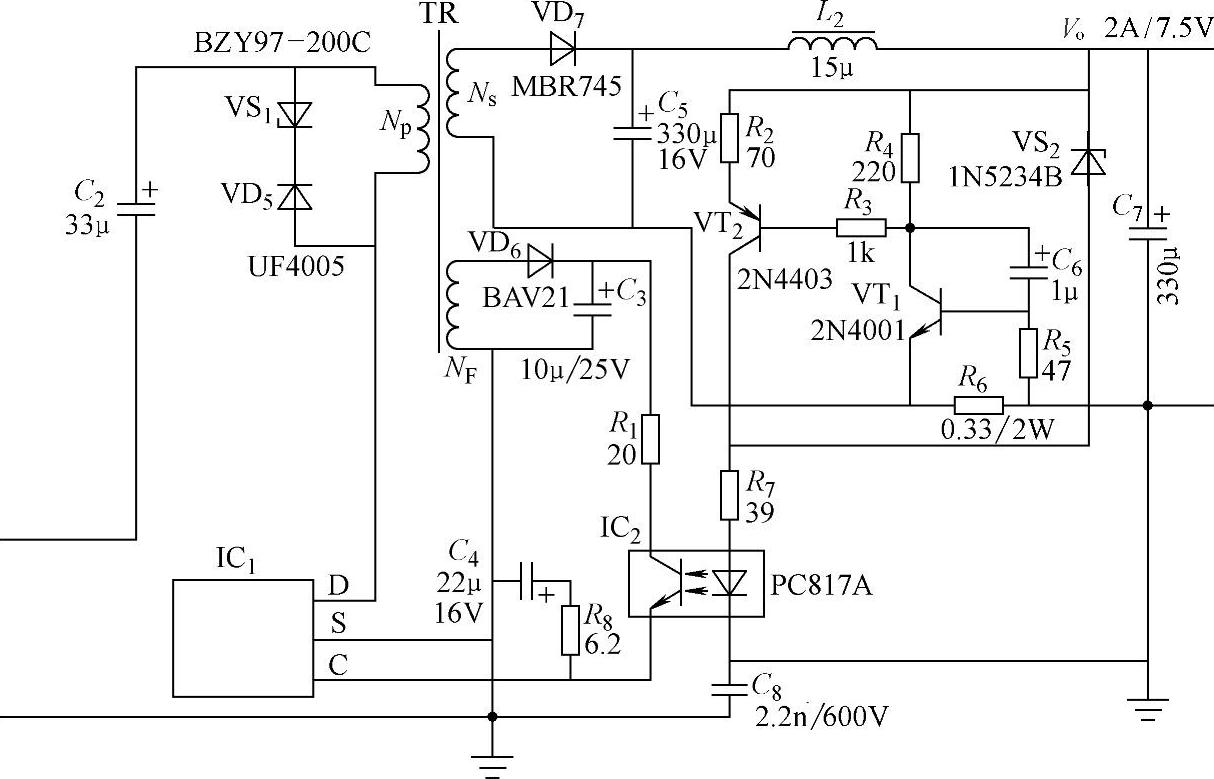

图1-47 恒功率电路
电路的两个控制电路，第一个是电流控制电路。当输出电流发生异常时，电阻R6对输出电流进行检测。VT1、VT2由两只不同型号的晶体管进行恒流控制。R4、R2是VT1、VT2集电极偏置电阻，R1还起着控制电流增益的作用，R5对VT1的发射极电流进行限制，不使VT1过早导通。R3限制VT2的基极电流，使它只能工作在放大区。电路是怎样进行恒流控制呢？当输出电流Io增大时，电流在R6上的压降上升，VT1导通，接着VT2导通，发射极电流Ie2上升，光耦合器中的发光二极管电流增大，致使控制脉冲占空比D变小，迫使输出电流Io下降，控制电路电流呈现开路态势，VS2在此期间无电流，电路自动转入恒流工作模式。
第二个是电压控制电路。VS的稳定电压为6.2V，工作电流为10mA。输出电流较低时，电路工作在恒压模式。在恒压模式时，VT1、VT2截止，电流工作电路因晶体管截止不起作用，这时VS2由输出电压经它有电流通过，而输出电压高低便由VS2的稳压值和发光二极管的压降决定。
IC1电子开关既可以工作在2.2A受控恒压方式，也可工作在7.5V恒压状态下。这种状态下电阻R6所产生的损耗为0.64W。为了减小损耗，只有减少输出电流或R6的阻值，但是提高恒流的准确度比较困难。IC1是恒功率输出的Io-Vo的特性曲线如图1-48所示。由图可知，当输入电压为85～265V时，特性曲线变化很小，受输入电压的影响很小；当输出电流Io＜1.85A时，电路处于恒压区；当输出电流Io=1.90A±0.08A时，电路处于恒流区，区里的Vo随着Io的微增而迅速降低。当Vo≤2V时，VT1、VT2无工作电流，此时电流控制电路不起作用，但一次电流受IC1的电流限制，电流在R4上的压降VR4上升，VT2集电极电流下降，使光耦合器的工作电流迅速减小，迫使IC1进入重新启动状态。就是说，一旦电流控制电路失去控制，电路立即从恒流模式转入恒压状态，将Io拉下来，对IC1起到保护作用。该电路是一种低成本LED驱动电源，可用于室内外照明、交通指示、道路照明等，也用于电池充电器和特种电动机驱动。
图1-48 Io-Vo特性曲线
