多路输出反馈电阻的计算方法

2025-09-29 理论教育版权反馈

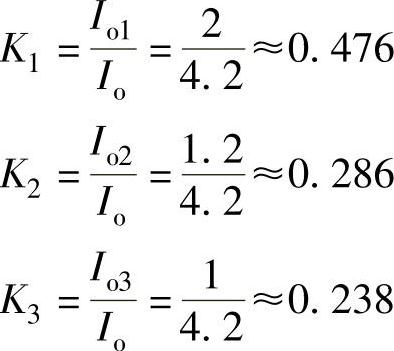

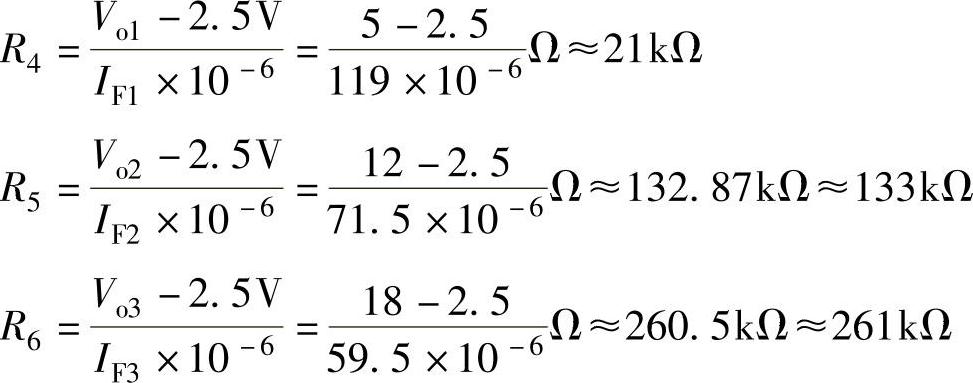

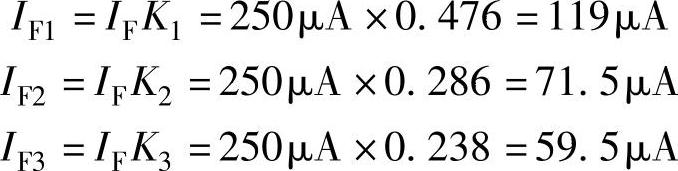

【摘要】：由图1-41可见，Vo1、Vo2、Vo3为主输出，主输出电路分别引出3路反馈控制信号；Vo4和Vo5是辅助输出，采用正负对称输出电路，未加反馈控制。总的反馈电流为图1-41 多路输出开关电源原理图图1-42 Vo1、Vo2、Vo33路同时提供反馈的电路输出总电流为Io=Io1+Io2+Io3=2A+1.2A+1A=4.2A反馈比例系数K1、K2、K3分别为各组反馈电流IF1、IF2、IF3分别为各组反馈电阻R4、R5、R6的阻值分别为上述计算方法是计算多路输出开关电源反馈电阻的一种既简便又精确的方法。

多路输出是以开关电源总功率不变为前提，还要注意改善负载调整率，减小电磁干扰，消除峰值双倍磁通效应，增强软启动功能，实现多路对称输出。图1-41所示是实现上述要求的多路输出开关电源原理图。

图1-41所示开关电源共有5路输出，其中V_o1、V_o2、V_o3分别输出5V/2A、12V/1.2A、18V/1A，V_o4和V_o5是对称的±30V输出，总输出功率约为53W。由图1-41可见，V_o1、V_o2、V_o3为主输出，主输出电路分别引出3路反馈控制信号；V_o4和V_o5是辅助输出，采用正负对称输出电路，未加反馈控制。主输出电路因为有反馈控制，虽然各路的负载电流高到1～2A，但是当各路负载发生变化时，不会互相影响。图1-42所示是3路同时提供反馈的电路。

在图1-41中，高频变压器的N_S1、N_S2、N_S33组绕线采用堆叠式绕法。在前面3组绕完后，后面两组也采用堆叠式绕法，只是两组分开罢了。由图1-41可见，从V_o1（5V）主输出电路引出反馈信号后，其余两组主输出V_o2、Vo3紧随其后，同时从各输出端也增加了反馈。电阻R₄、R₅、R₆的一端并联在R₃上，另一端各接各组电压输出端。这样，各组输出电压都得到了极好的稳定性，各组输出的负载电流从10%变化到100%输出的负载调整率分别为S_I1=±1.2%，S_I2=±1.0%，S_I3=±0.08%。下面谈一下各组输出反馈电阻的计算方法。
