峰值电压钳位吸收电路优化方案
【摘要】：为此，必须增设峰值电压钳位吸收电路，保护开关管正常工作。图1-14所示是五种峰值电压钳位吸收电路。要选用反向峰值电压高一些的阻塞二极管，否则VD将会烧毁。利用三只二极管、两只电容和一个电感组成峰值电压吸收网络。它的功能齐全，对峰值电压钳位吸收效果比较好，而且对所产生的高频率有一定的屏蔽作用，但使用的元器件多，结构较为复杂。
开关电源的驱动MOSFET与高频变压器的一次绕组在功率转换驱动过程中，由于一次绕组的漏感与开关管关断时的峰值电流，引起漏极电压突然升高，它与一次绕组漏感一起，形成强烈的电磁振荡，振荡波不但发射高频电磁波，还消耗了大量的电源能量，重则可使MOSFET瞬间爆炸，而对这种恶劣的环境，削减峰值电压的产生和抑制高频发射，对开关电源的品质效益极为重要。为此，必须增设峰值电压钳位吸收电路，保护开关管正常工作。图1-14所示是五种峰值电压钳位吸收电路。

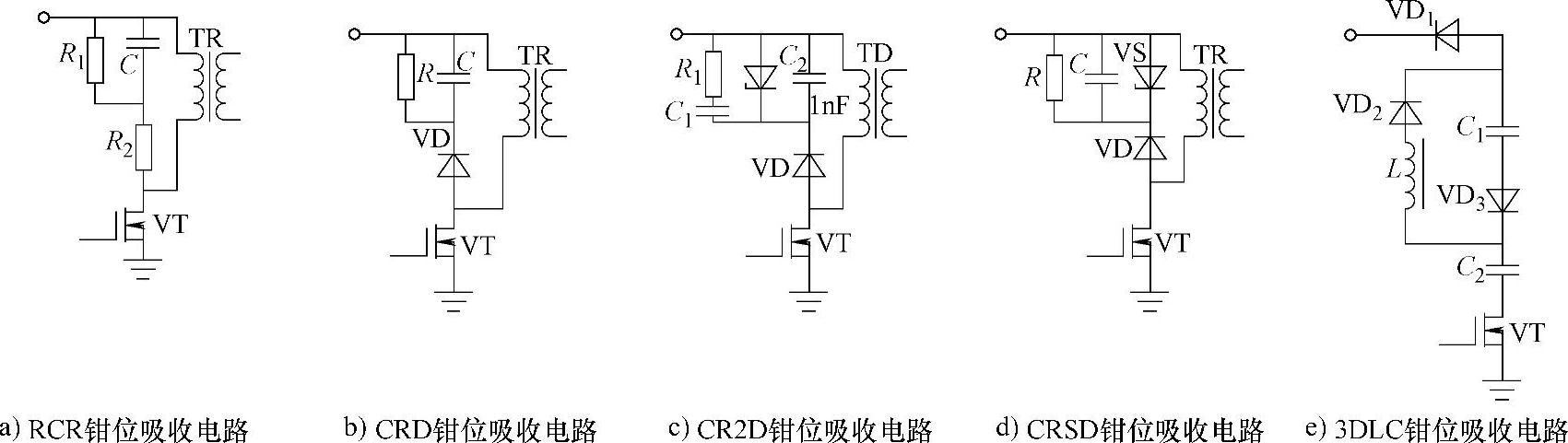

图1-14 峰值电压钳位吸收电路
由电阻R1、R2和电容C组成的RCR吸收网络，利用电容的充放电功能及电阻的阻尼作用，把部分高能量的电压通过开关管的漏-源旁路掉，又通过电容C的放电，分流一些峰值电能，达到钳位吸收峰压的目的，图1-14a所示电路很经济但效果不很好。
将电阻R和电容C并联后再与阻塞二极管VD串联组成图1-14b所示的CRD钳位吸收电路。它的工作原理与上面一样，只是阻塞二极管对峰值电压的限制作用大一些。要选用反向峰值电压高一些的阻塞二极管，否则VD将会烧毁。
利用瞬态电压抑制器TVS（P6KE200）和阻塞二极管（超快速恢复二极管）及电阻、电容所组成的CRSD钳位吸收电路，如图1-14c、d所示，峰值电压通过稳压二极管（TVS），向电阻R及电容C泄放，将电压钳制在合理的设计值以内。阻塞二极管VD把高频变压器一次绕组漏感通过开关管D-S的极间电容旁路至大地，它是开关电源普遍应用的一种电路。
3DLC钳位吸收电路如图1-14e所示。利用三只二极管、两只电容和一个电感组成峰值电压吸收网络。它的功能齐全，对峰值电压钳位吸收效果比较好，而且对所产生的高频率有一定的屏蔽作用，但使用的元器件多，结构较为复杂。
