带滑块和镶件的模具设计示例

本实例将介绍一款飞机下壳的模具设计过程（图9.1）。该模型中有通孔，在上下开模时，此通孔的轴线方向就与开模方向垂直，这样就会形成型腔与产品模型之间的干涉，所以必须设计滑块；开模时，先将滑块由侧面移出，然后才能移动产品，使该零件顺利脱模，另外考虑到在实际生产中易于磨损的结构部件，所以在本实例中还在型腔与型芯上设计了多个镶件，从而保证在磨损后便于更换。下面介绍该模具的设计过程。

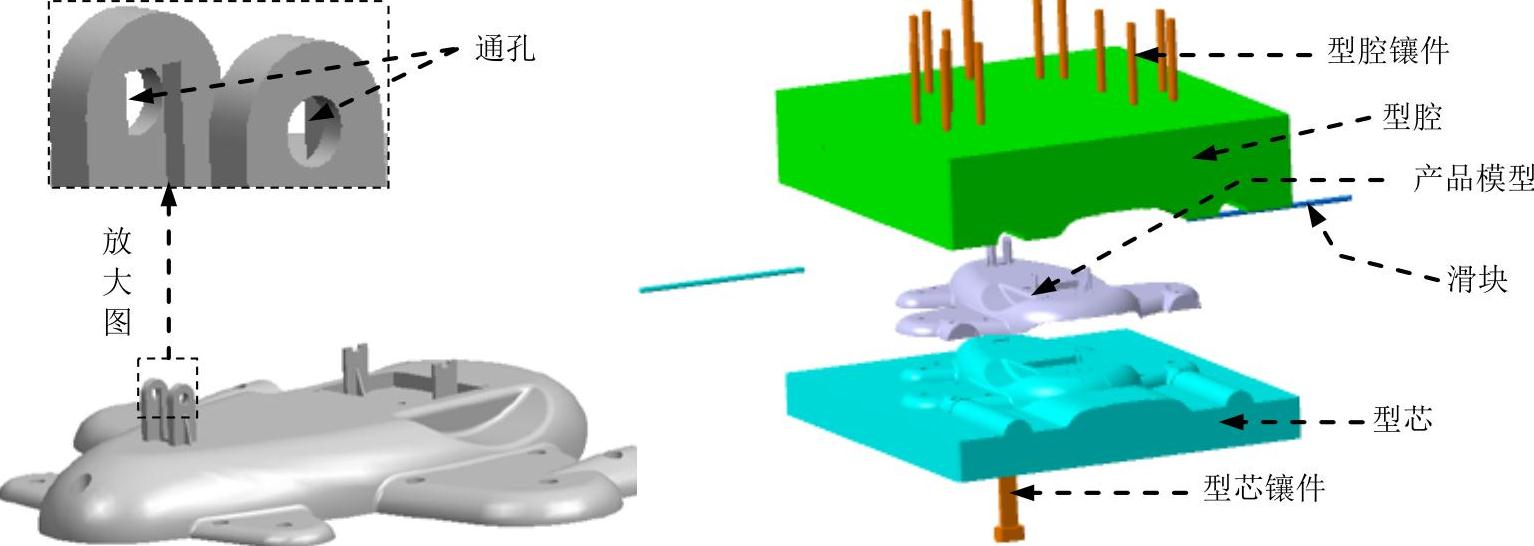

图9.1 飞机下壳的模具设计

Task1.导入模型

Stage1.加载模型

Step1.新建产品。新建一个Product文件，在特征树中双击激活该产品。

Step2.选择命令。选择下拉菜单命令，进入到“型芯/型腔设计”工作台。

Step3.修改文件名。在上右击，在系统弹出的快捷菜单中选择选项；此时系统弹出“属性“对话框；在文本框中输入文件名“down_cover_mold”；单击按钮，完成文件名的修改。

Step4.选择命令。选择下拉菜单命令，系统弹出“ImportMoldedPart”对话框。

Step5.在“ImportMoldedPart”对话框区域中单击“打开”按钮，此时系统弹出“选择文件”对话框，选择文件路径D:\cat20.6\work\ch09\down_cover.CATPart，单击按钮。

Step6.选取要开模的实体。在“Import down_cover.CATPart”对话框区域的下拉列表中选择。

说明：在的下拉列表中有两个，此例中选取任何一个都不会有影响。

Stage2.设置收缩率

Step1.设置坐标系。在“Import down_cover.CATPart”对话框区域的下拉列表中选择选项；分别在区域的、和文本框中输入数值0、0和0。

Step2.设置收缩数值。在区域的文本框中输入数值1.006。

Step3.在“Importdown_cover.CATPart”对话框中单击按钮，完成零件几何体的收缩，结果如图9.2所示。

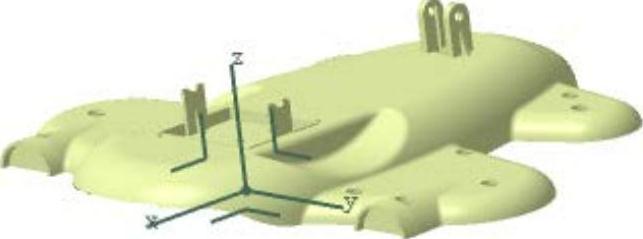

图9.2 零件几何体

Stage3.添加缩放后的实体

Step1.切换工作台。选择下拉菜单命令，切换至“零件设计”工作台。

Step2.显示特征。在特征树中依次单击前的“+”号，显示出。

Step3.定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择命令，将其定义为工作对象。

Step4.创建封闭曲面。选择下拉菜单命令，系统弹出“定义封闭曲面”对话框；在特征树中单击前的“+”号，然后选择，在“定义封闭曲面”对话框中单击按钮。

Step5.隐藏产品模型。在特征树中单击前的“+”号，然后右击，在系统弹出的快捷菜单中选择命令，将产品模型隐藏起来。

说明：这里将产品模型隐藏起来，为了便于后面的操作。

Step6.切换工作台。选择下拉菜单命令，切换至“型芯/型腔设计”工作台。

Step7.定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择命令，将其定义为工作对象。

Task2.定义主开模方向

Step1.选择命令。选择下拉菜单命令，系统弹出“Main Pulling Direction Definition”对话框。

Step2.设置坐标系。接受系统默认的坐标值。

Step3.锁定坐标系。在该对话框的区域中选中复选框。

Step4.设置区域颜色。在图形区中选取前面加载的零件几何体，在区域中选中复选框，然后拖动其后的滑块，将小平面的忽略参数设置为0.18。

Step5.在该对话框中单击按钮，系统计算完成后在特征树中增加了四个几何图形集，同时几何图形集在零件几何体上也会显示出来，如图9.3所示。

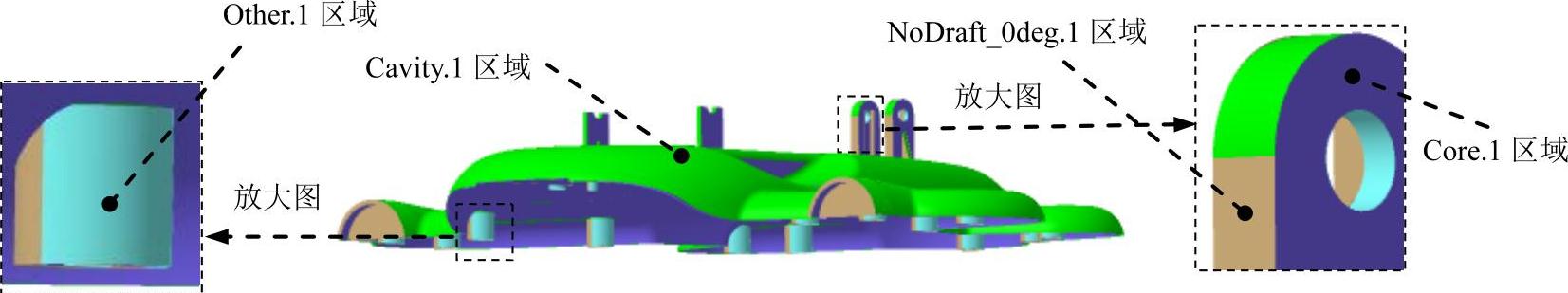

图9.3 区域颜色

Task3.移动元素

Step1.选择命令。选择下拉菜单命令，系统弹出“Transfer Element”对话框。

Step2.定义型腔区域。在该对话框的下拉列表中选择选项，然后选取图9.4所示的面，结果如图9.5所示。

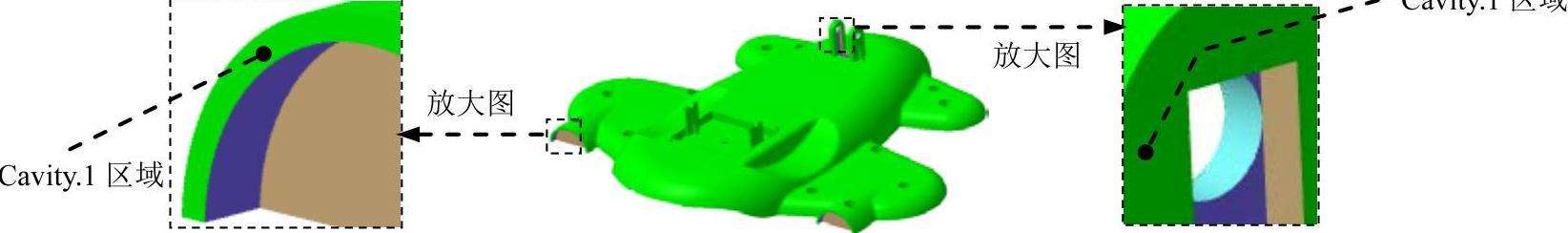

图9.4 选取型腔平面

图9.5 定义型腔区域

说明：在选取型腔面时共有65个面，读者可根据录像来进行选取。

Step3.定义型芯区域。在该对话框的下拉列表中选择选项，然后选取图9.6所示的面，结果如图9.7所示。

Step4.单击按钮，完成元素的移动。

说明：在选取型芯面时共有54个面，读者可根据录像来进行选取。

图9.6 选取型芯平面

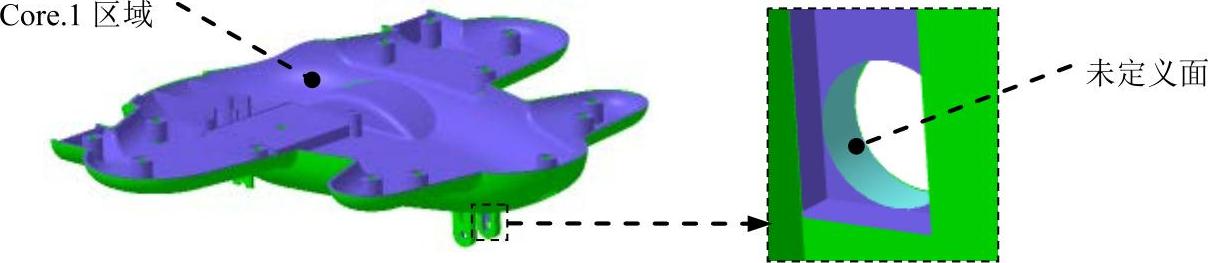

图9.7 定义型芯区域

Task4.定义滑块分型面

Step1.选择命令。选择下拉菜单命令，系统弹出“Slide Lifter Pulling Direction Definition”对话框。

Step2.定义对话框参数。分别在区域的、和的文本框中输入数值0、1和0，然后选中复选框。

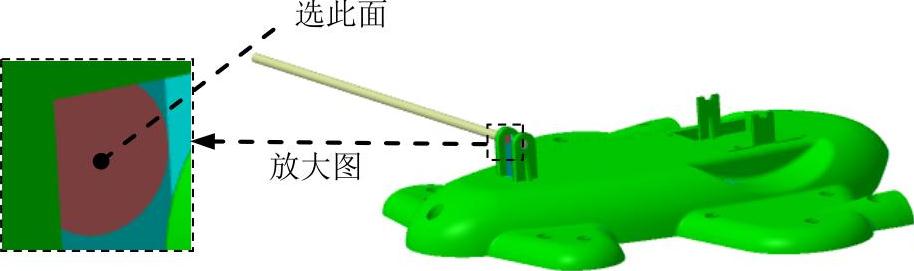

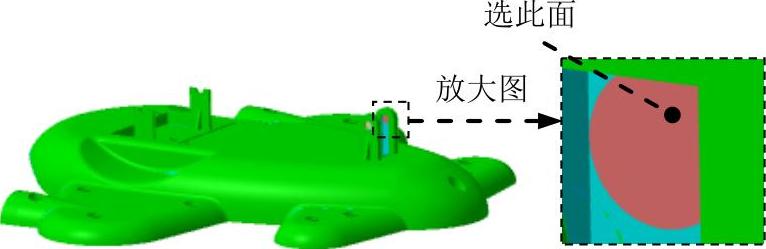

Step3.选取图9.8所示的面定义为滑块分型面。

Step4.在该对话框中单击按钮，同时在特征树的轴系统下会显示出创建的滑块坐标系。

Step5.参照上一步完成滑块2的创建。分别在区域的、和的文本框中输入数值0、-1和0，然后选中复选框。选取图9.9所示的面定义为滑块分型面。

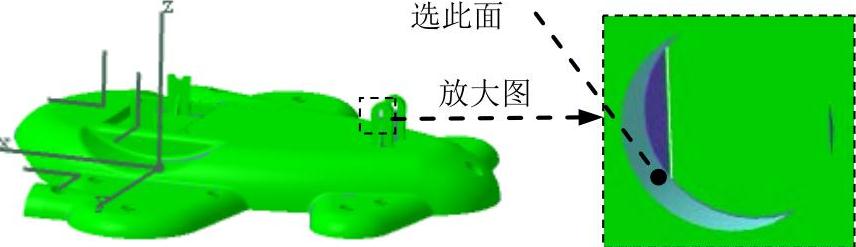

图9.8 定义滑块分型面1

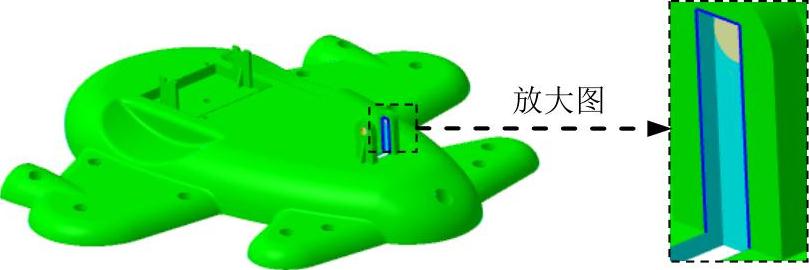

图9.9 定义滑块分型面2

Task5.集合曲面

Step1.集合型芯曲面。选择下拉菜单命令，系统弹出“Aggregate Surfaces”对话框；在“Aggregate Surfaces”对话框的下拉列表中选择选项，此时系统会自动在的区域中显示要集合的曲面；在“AggregateSurfaces”对话框中选中复选框，单击按钮，完成型芯曲面的集合。

Step2.集合型腔曲面。选择下拉菜单命令，系统弹出“Aggregate Surfaces”对话框；在“Aggregate Surfaces”对话框的下拉列表中选择选项，此时系统会自动在的区域中显示要集合的曲面；在“AggregateSurfaces”对话框中选中复选框，单击按钮，完成型腔曲面的集合。

Task6.创建爆炸曲面

Step1.选择命令。选择下拉菜单命令，系统弹出“Explode Value”对话框。

Step2.定义移动距离。在文本框中输入数值120，单击Enter键，结果如图9.10所示。

图9.10 爆炸视图

说明：此例中有两类开模方向，一类是主开模方向，另一类是滑块开模方向，系统会自动选取移动方向。图9.10中的型芯、型腔和滑块完全分开，没有多余的区域，说明移动元素没有错误。

Step3.在“ExplodeValue”对话框中单击按钮，完成爆炸曲面的创建。

Task7.模型修补

Step1.选择命令。选择下拉菜单命令，系统弹出“插入几何图形集”对话框。

Step2.在系统弹出的对话框的文本框中输入“Repair_surface”，接受文本框中的默认选项，然后单击按钮。

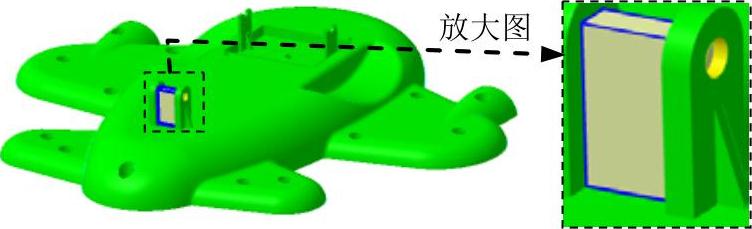

Step3.创建图9.11所示的填充1。选择下拉菜单命令，系统弹出“填充曲面定义”对话框；选取图9.12所示的两条边为边界，单击按钮，完成填充1的创建。

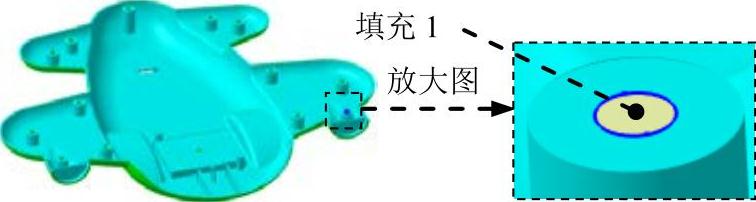

图9.11 填充1

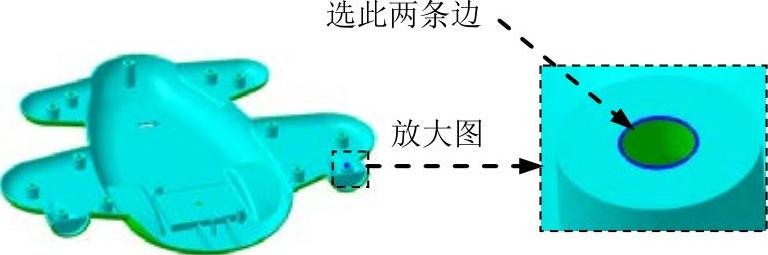

图9.12 定义边界曲线

Step4.参照Step3，创建其他的15个填充曲面，可参照录像，结果如图9.13所示。

图9.13 填充曲面

注意：在选取填充边线时，若要选取多条边线，需要按照相同的方向进行选取。

Step5.创建边界1。选择下拉菜单命令，系统弹出“边界定义”对话框；在模型中选取图9.14所示的边线为边界线；在模型中分别选取图9.14所示的点1和点2；在该对话框中单击按钮，结果如图9.15所示。

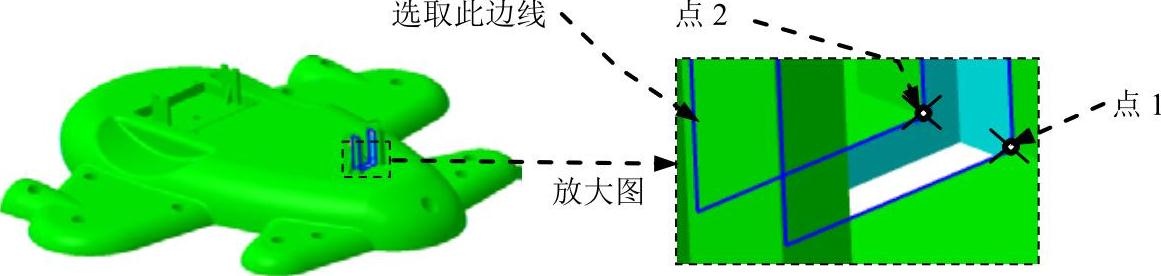

图9.14 选取边界线和限制点

Step6.创建图9.16所示的边界2。参照Step5。

图9.15 创建边界1

图9.16 创建边界2

Step7.创建图9.17所示的多截面曲面1。选择下拉菜单命令，系统弹出“多截面曲面定义”对话框；选取边界1为截面曲线1，选取边界2为截面曲线2；依次选取图9.18所示的曲线1和曲线2为引导线；单击按钮，完成多截面曲面1的创建。

图9.17 多截面曲面1

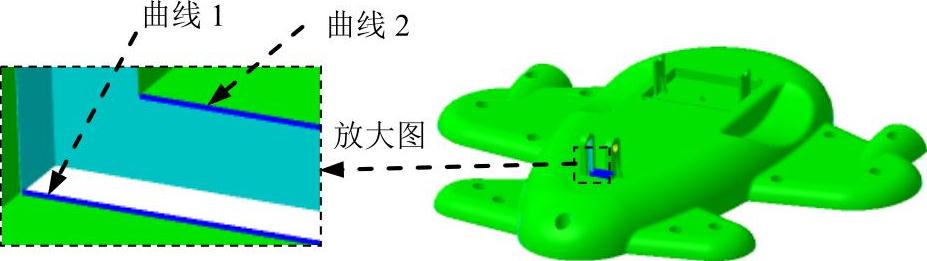

图9.18 定义引导线

Task8.创建分型面

Stage1.创建PrtSrf_接合1

Step1.新建几何图形集。选择下拉菜单命令，系统弹出“插入几何图形集”对话框；在系统弹出的对话框的文本框中输入“Parting_surface”，接受文本框中的默认选项，然后单击按钮。

Step2.选择命令。选择下拉菜单命令，系统弹出“PartingsurfaceDefinition”对话框。

Step3.在图形区中选取前面定义好的型腔面，此时型腔面上会显示许多边界点。

Step4.创建PrtSrf_拉伸1。在型腔面中分别选取图9.19所示的点1和点2作为拉伸边界点；在该对话框中选择选项卡，在的文本框中输入数值100，在坐标系中选取X轴，结果如图9.20所示。

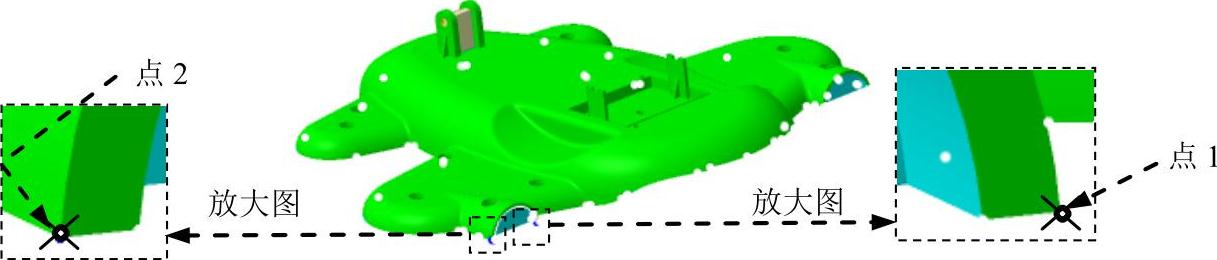

图9.19 选取点

Step5.创建图9.21所示的PrtSrf_拉伸2。在的文本框中单击一下，在型腔面中分别选取图9.22所示的点3和点4作为拉伸边界点；然后在坐标系中选取X轴。

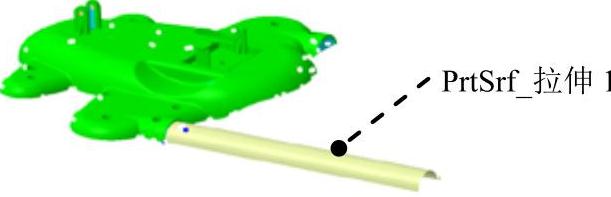

图9.20 创建PrtSrf_拉伸1

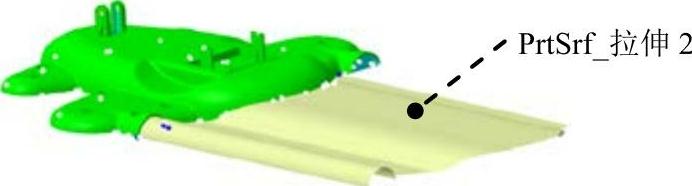

图9.21 创建PrtSrf_拉伸2

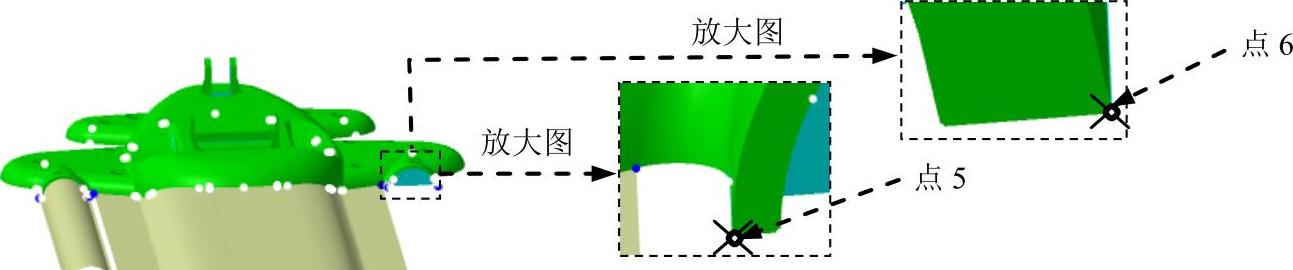

Step6.创建图9.23所示的PrtSrf_拉伸3。在的文本框中单击一下，在型腔面中分别选取图9.24所示的点5和点6作为拉伸边界点；然后在坐标系中选取X轴。

图9.22 选取点

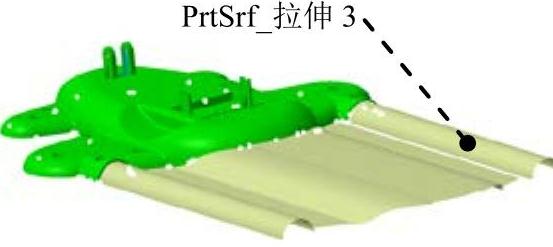

图9.23 创建PrtSrf拉伸3

图9.24 选取点

Step7.创建PrtSrf_拉伸4。在的文本框中单击一下，在型腔面中分别选取图9.25所示的点7和点8作为拉伸边界点；然后在坐标系中选取Y轴，结果如图9.26所示。

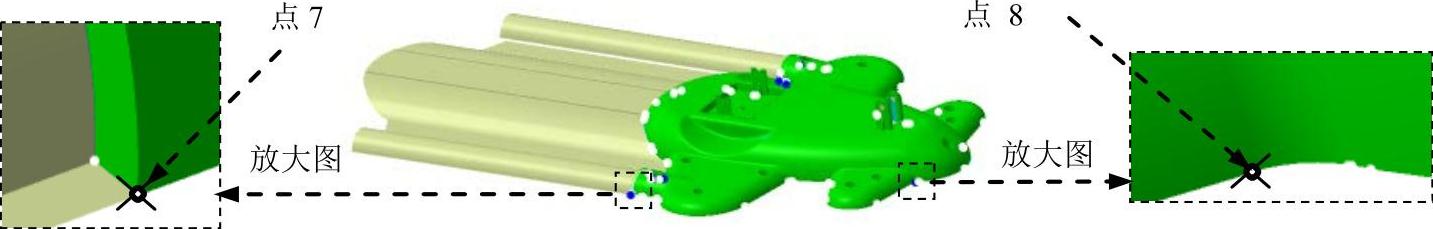

图9.25 选取点

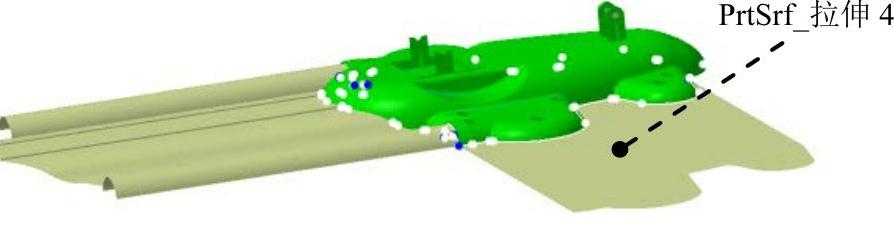

图9.26 创建PrtSrf_拉伸4

Step8.创建PrtSrf_拉伸5。在的文本框中单击一下，在型腔面中分别选取图9.27所示的点9和点10作为拉伸边界点；然后在坐标系中选取X轴，单击按钮，结果如图9.28所示。

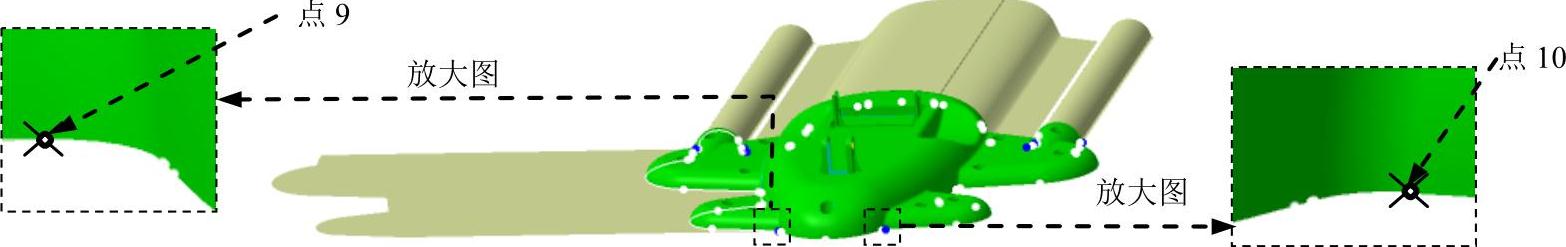

图9.27 选取点

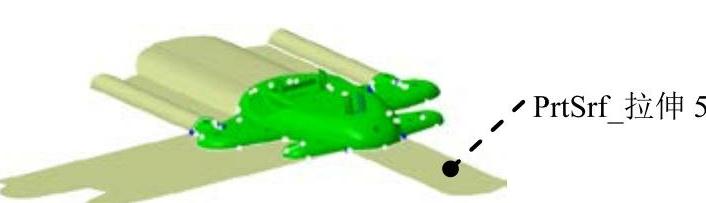

图9.28 创建PrtSrf_拉伸5

Step9.创建PrtSrf_拉伸6。在的文本框中单击一下，在型腔面中分别选取图9.29所示的点11和点12作为拉伸边界点；然后在坐标系中选取Y轴，单击按钮，结果如图9.30所示。

点

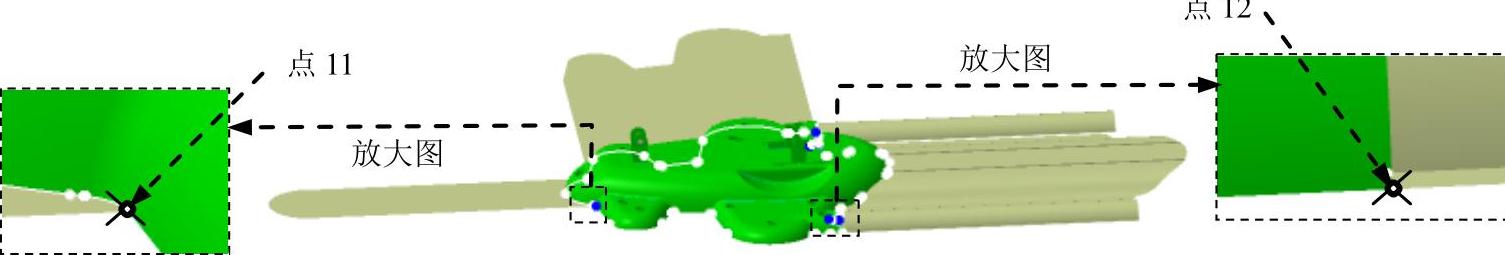

图9.29 选取点

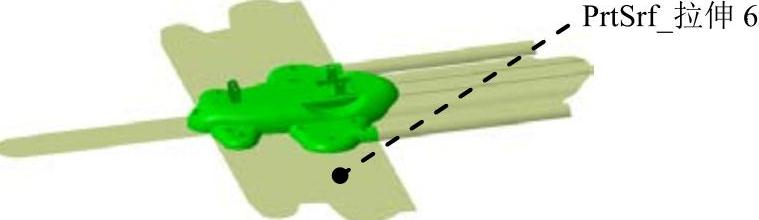

图9.30 创建Prtsrf拉伸6

Step10.在“PartingsurfaceDefinition”对话框中单击按钮，完成PrtSrf_接合1的创建。

Stage2.创建填充曲面1

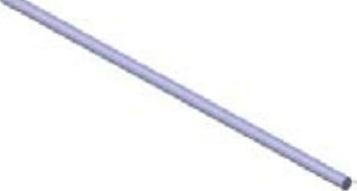

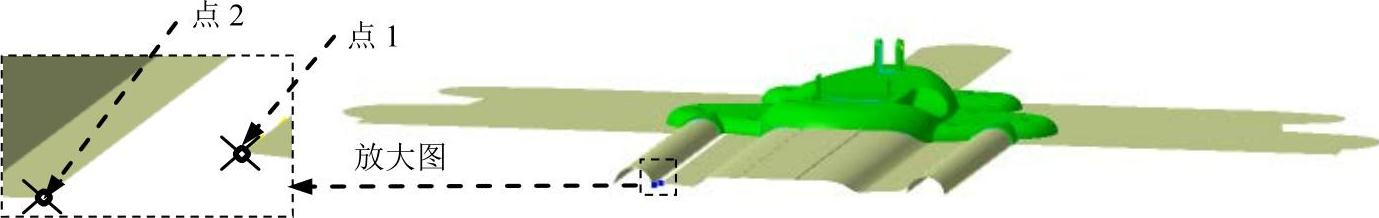

Step1.创建直线1。选择下拉菜单命令，系统弹出“直线定义”对话框；在的下拉列表中选取选项，选取图9.31所示的点1和点2为端点；在该对话框中单击按钮，完成直线1的创建，结果如图9.32所示。

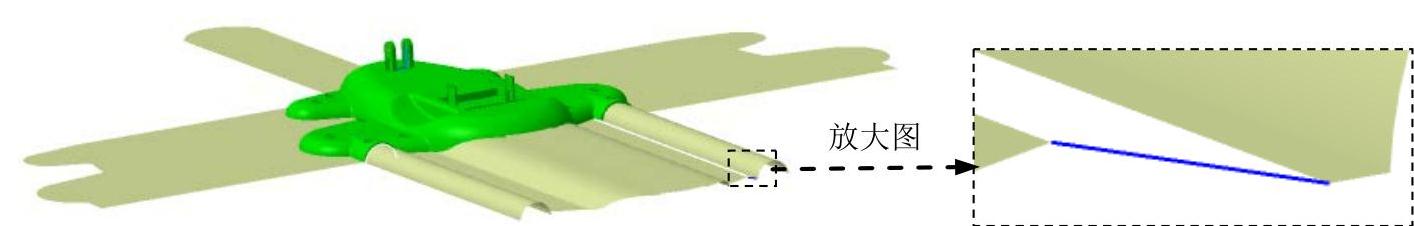

图9.31 选取点

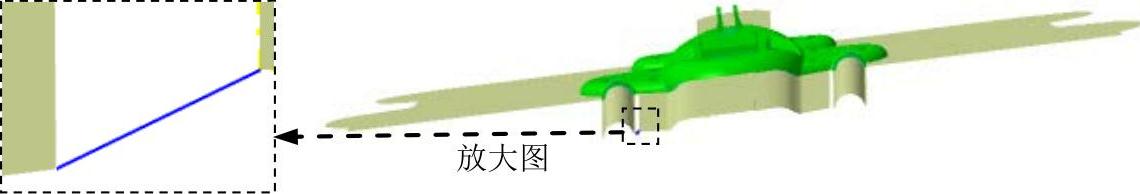

图9.32 直线1

Step2.参照Step1，创建图9.33所示的直线2。

图9.33 直线2

Step3.创建图9.34所示的填充17。选择下拉菜单命令，系统弹出“填充曲面定义”对话框；选取直线1和图9.35所示的4条边为边界，单击按钮，完成填充1的创建。

图9.34 填充17

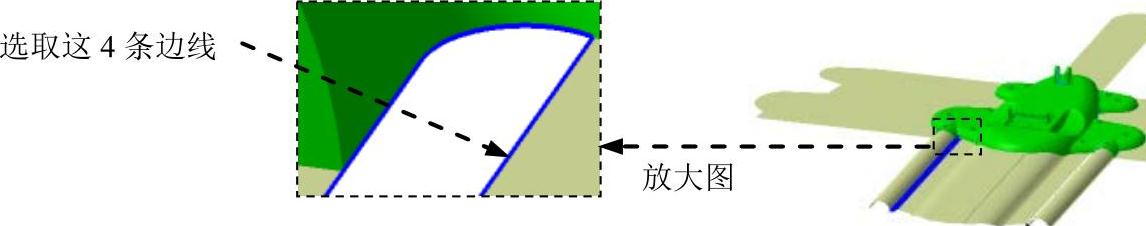

图9.35 选取边线

Step4.参照Step3，创建图9.36所示的填充18。

图9.36 填充18

Stage3.创建扫掠曲面

Step1.创建扫掠曲面1。选择下拉菜单命令，系统弹出“扫掠曲面定义”对话框；在的下拉列表中选取选项，在的下拉列表中选择选项；在模型中选取图9.37所示的边界1，选取图9.37所示的边界2；在该对话框中单击按钮，完成扫掠曲面1的创建，结果如图9.38所示。

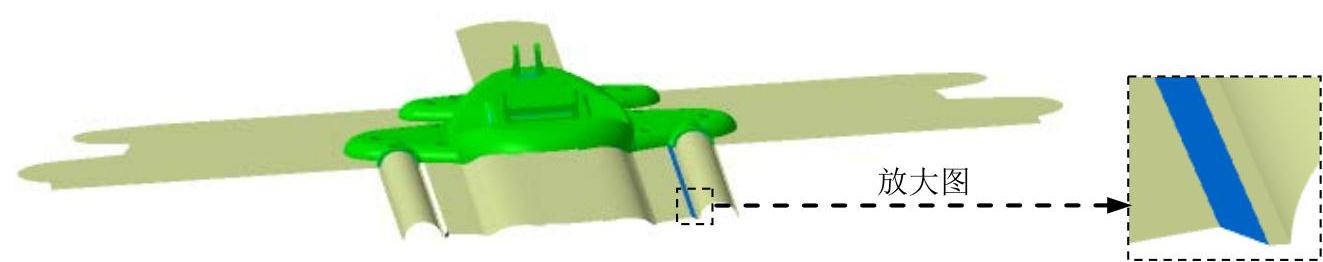

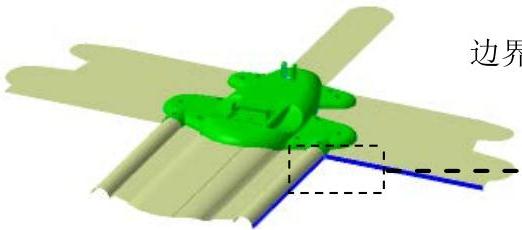

图9.37 选取边界线

Step2.参照Step1，创建扫掠曲面2、3和4，结果如图9.39所示

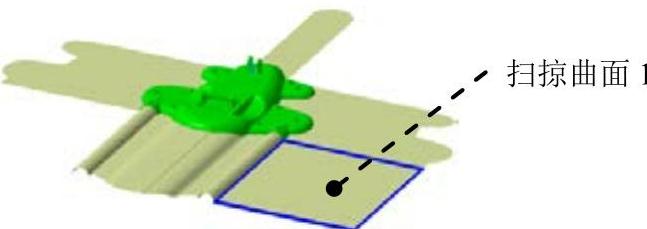

图9.38 创建扫掠曲面1

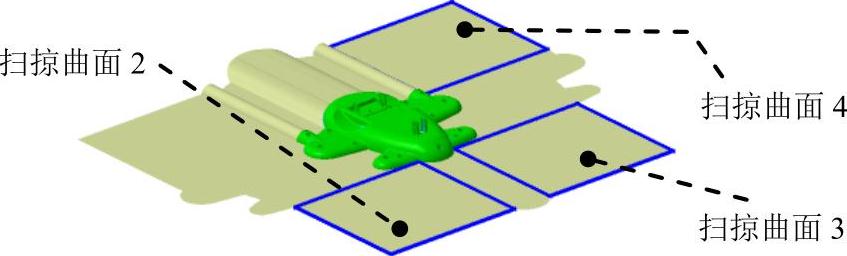

图9.39 创建扫掠曲面

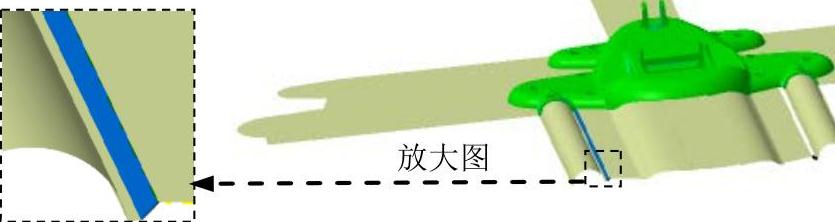

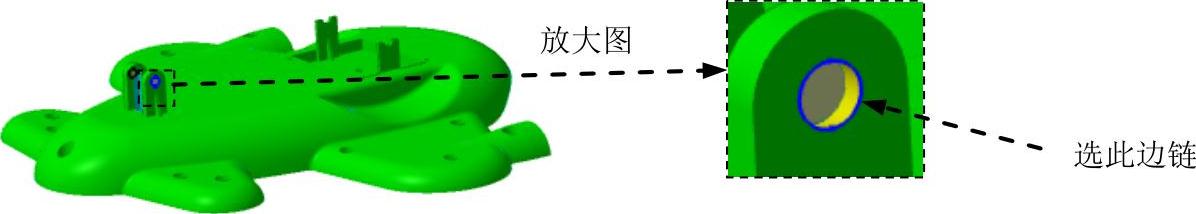

Step3.创建边界3。选择下拉菜单命令，系统弹出“边界定义”对话框；在模型中选取图9.40所示的边链；在该对话框中单击按钮。

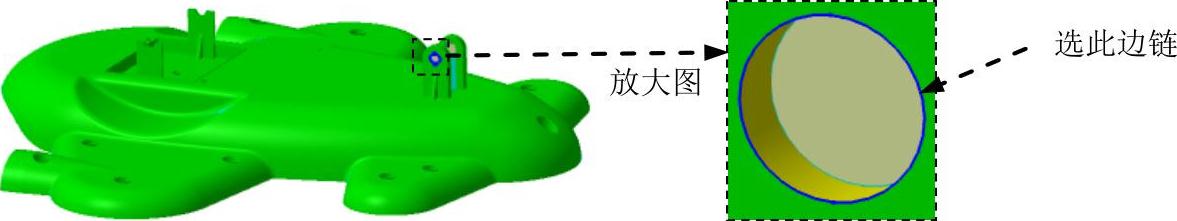

图9.40 选取边链1

Step4.创建边界4。

参照Step3，在模型中选取图9.41所示的边链，创建边界4。

图9.41 选取边链2

Step5.创建拉伸曲面7。选择下拉菜单命令，系统弹出“拉伸曲面定义”对话框；选取边界9为轮廓曲线，选取Y轴为拉伸方向；在“拉伸曲面定义”对话框区域的下拉列表中选择选项；在区域的文本框中输入数值200，在区域的下拉列表中选择选项；在区域的文本框中输入数值0；在该对话框中单击按钮，完成拉伸曲面7的创建。

Step6.创建拉伸曲面8。选择下拉菜单命令，系统弹出“拉伸曲面定义”对话框；选取边界4为轮廓曲线，选取Y轴为拉伸方向；在“拉伸曲面定义”对话框区域的下拉列表中选择选项；在区域的文本框中输入数值200，在区域的下拉列表中选择选项；在区域的文本框中输入数值0，单击按钮；在该对话框中单击按钮，完成拉伸曲面8的创建。

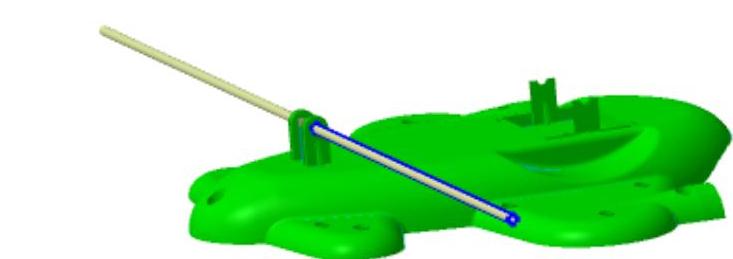

图9.42 拉伸7

图9.43 拉伸8

Stage4.创建接合曲面

Step1.创建型芯分型面。选择下拉菜单命令；选择下拉菜单命令，系统弹出“接合定义”对话框；在特征树中选取节点下的曲面；选取节点下的填充曲面和多截面曲面1；选取节点下的，填充17和填充18，扫掠1、2、3、4；在该对话框中单击按钮，完成型芯分型面的创建；右击，在系统弹出的快捷菜单中选择命令，然后在系统弹出的“属性”对话框中选择选项卡，在文本框中输入文件名“Core_surface”，单击按钮，完成型芯分型面的重命名。

Step2.创建型腔分型面。选择下拉菜单命令，系统弹出“接合定义”对话框；在特征树中选取节点下的曲面，选取节点下的填充曲面和多截面曲面1；选取节点下的、填充曲面、扫掠曲面和拉伸曲面；在该对话框中单击按钮，完成型腔分型面的创建；右击，在系统弹出的快捷菜单中选择命令，然后在系统弹出的“属性”对话框中选择选项卡，在文本框中输入文件名“Cavity_surface”，单击按钮，完成型腔分型面的重命名。

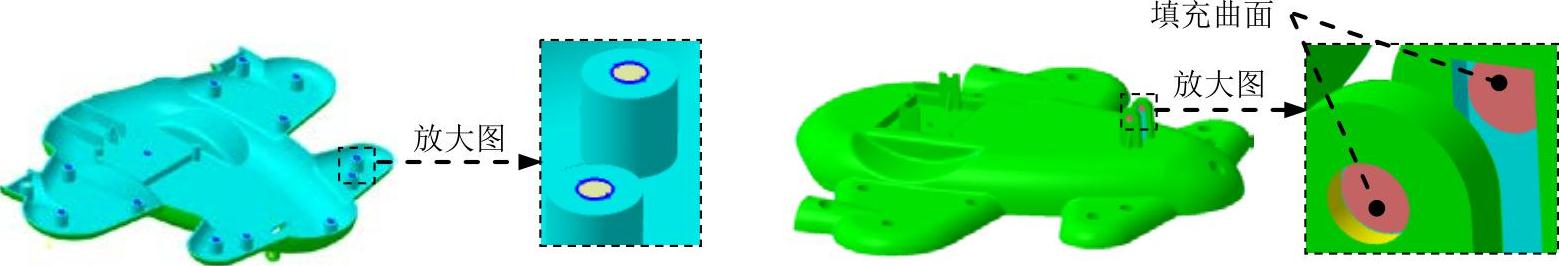

注意：在选取节点的填充曲面时图9.44所示两个面不选。

图9.44 这两个面不选

Step3.创建滑块分型面1。选择下拉菜单命令，系统弹出“接合定义”对话框；在特征树中选取节点下的曲面，选取节点下的拉伸曲面7，选取节点下的图9.45所示的填充曲面；在该对话框中单击按钮，完成滑块分型面1的创建；右击，在系统弹出的快捷菜单中选择命令，然后在系统弹出的“属性”对话框中选择选项卡，在文本框中输入文件名“slider.1_surface”，单击按钮，完成滑块分型面1的重命名。

Step4.创建滑块分型面2。选择下拉菜单命令，系统弹出“接合定义”对话框；在特征树中选取节点下的曲面，选取节点下的拉伸曲面8，选取节点下的图9.46所示的填充曲面；在该对话框中单击按钮，完成滑块分型面2的创建；右击，在系统弹出的快捷菜单中选择命令，然后在系统弹出的“属性”对话框中选择选项卡，在文本框中输入文件名“slider.2_surface”，单击按钮，完成滑块分型面2的重命名。

图9.45 选取填充面1

图9.46 选取填充面2

Task9.模具分型

Stage1.创建型芯

Step1.隐藏型腔和滑块分型面。在特征树中选中型腔曲面和滑块曲面后右击，在系统弹出的快捷菜单中选择命令，将型腔和滑块分型面隐藏。

Step2.切换工作台。选择下拉菜单命令。

Step3.激活产品。在特征树中双击，此时系统激活该产品。

Step4.加载工件。

（1）选择命令。选择下拉菜单命令，系统弹出“DefineInsert”对话框。

（2）定义放置平面和点。在特征树中选择节点下的“xy平面”为放置平面。在型芯分型面上单击任意位置，然后在“DefineInsert”对话框的文本框中输入数值-38，在文本框中输入数值0，在文本框中输入数值70。

（3）选择工件类型。在“DefineInsert”对话框中单击按钮，在系统弹出的对话框中双击类型，然后在系统弹出的对话框中双击类型。

（4）定义工件参数。在“DefineInsert”对话框中选择选项卡，然后在的文本框中输入数值260，在的文本框中输入数值250，在的文本框中输入数值100，在的文本框中输入数值0。

（5）在“DefineInsert”对话框中单击选项卡区域中的文本框，使其显示为。

（6）在“DefineInsert”对话框中单击按钮，结果如图9.47所示。

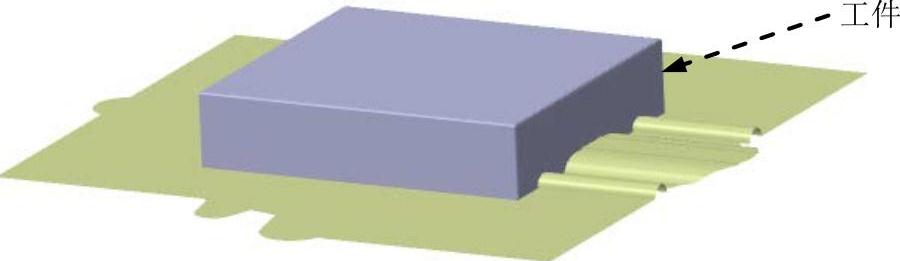

图9.47 加载工件

说明：为了便于观察，在更改型芯透明度时，用户可在特征树中依次单击前的“+”号，然后在其“+”号右击，在系统弹出的快捷菜单中选择选项，在系统弹出的“属性”对话框中选择选项卡，然后在区域中通过移动滑块来调节型芯的透明度。

Step5.分割工件。在特征树中双击，系统激活此产品；在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“SplitDefinition”对话框；选取图9.48所示的型芯分型面，调整箭头如图9.48所示，单击按钮。

Step6.隐藏型芯分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型芯分型面隐藏，结果如图9.49所示。

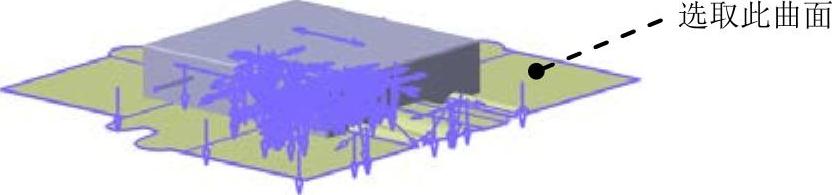

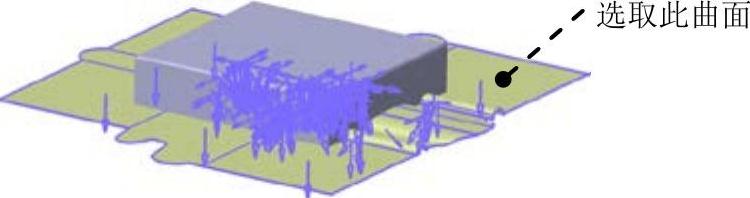

图9.48 选取型芯分型面

图9.49 隐藏型芯分型面

Step7.重命名型芯。在特征树中右击，在系统弹出的快捷菜单中选择选项；在系统弹出的“属性”对话框中选择选项卡，分别在区域的文本框和区域的文本框中输入“Core_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成型芯的重命名。

Stage2.创建型腔

Step1.显示型腔分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔分型面显示出来。

Step2.隐藏型芯。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型芯隐藏起来。

Step3.加载工件。

（1）选择命令。选择下拉菜单命令，系统弹出“DefineInsert”对话框。

（2）定义放置平面和点。在特征树中选择节点下的“xy平面”为放置平面。在型腔分型面上单击任意位置，然后在“DefineInsert”对话框的文本框中输入数值-38，在文本框中输入数值0，在文本框中输入数值70。

（3）选择工件类型。接受系统默认的选项设置。

（4）定义工件参数。在“DefineInsert”对话框中选择选项卡，然后在的文本框中输入数值260，在的文本框中输入数值250，在的文本框中输入数值100，在的文本框中输入数值0，其他参数接受系统默认设置。

（5）在“DefineInsert”对话框中单击选项卡区域中的文本框，使其显示为。

（6）在“DefineInsert”对话框中单击按钮。

Step4.分割工件。在特征树中双击，系统激活该产品；在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“SplitDefinition”对话框；选取图9.50所示的型腔分型面，然后单击图9.50所示的箭头，单击按钮。

Step5.隐藏型腔分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔分型面隐藏，结果如图9.51所示。

图9.50 选取型腔分型面

图9.51 隐藏型腔分型面

Step6.重命名型腔。在特征树中右击，在系统弹出的快捷菜单中选取选项；在系统弹出的“属性”对话框中选择选项卡，分别在区域的文本框和区域的文本框中输入文件名“Cavity_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成型腔的重命名。

Stage3.创建滑块

Step1.显示滑块分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将滑块分型面显示出来。

Step2.隐藏型腔。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔隐藏起来。

Step3.加载工件。选择下拉菜单命令，系统弹出“DefineInsert”对话框；在特征树中选择节点下的“xy平面”为放置平面。在图形区单击任意位置，然后在“DefineInsert”对话框的文本框中输入数值-38，在文本框中输入数值0，在文本框中输入数值70；接受系统默认的选项设置；在“DefineInsert”对话框中选择选项卡，然后在的文本框中输入数值260，在的文本框中输入数值250，在的文本框中输入数值100，在的文本框中输入数值0，其他参数接受系统默认设置；在“DefineInsert”对话框中单击选项卡区域中的文本框，使其显示为；在“DefineInsert”对话框中单击按钮。

Step4.分割工件。在特征树中双击，系统激活该产品；在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“SplitDefinition”对话框；选取为分割曲面，单击箭头方向，然后单击按钮。

Step5.隐藏滑块分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将滑块分型面隐藏，结果如图9.52所示。

图9.52 隐藏滑块分型面

Step6.重命名滑块。在特征树中右击，在系统弹出的快捷菜单中选取选项；在系统弹出的“属性”对话框中选择选项卡，分别在区域的文本框和区域的文本框中输入文件名“Slide.1_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成滑块的重命名。

Step7.创建滑块2。参照以上步骤完成。将滑块重命名为Slide.2_part。

Task10.创建型腔镶件

Step1.新建模型文件。激活，选择下拉菜单命令；系统弹出“新零件：原点”对话框；单击按钮完成零件的创建。

Step2.修改文件名。在上右击，在系统弹出的快捷菜单中选择选项；系统弹出“属性“对话框。在和两个文本框中分别输入文件名cavity_inster；单击按钮完成文件名的修改。

Step3.激活零件。在特征树中双击节点下的，使其激活。

Step4.切换工作台。选择下拉菜单命令，切换到“零件设计”工作台。

说明：为了方便操作可以把滑块隐藏，同时把型腔显示出来。

Step5.创建图9.53所示的特征──凸台1。选择下拉菜单命令，系统弹出“定义凸台”对话框；单击按钮，选取图9.54所示的面为草图平面，在草绘工作台中绘制图9.55所示的13个圆，单击“工作台”工具栏中的按钮，退出草绘工作台。在区域的下拉列表中选择选项，选取图9.56所示的面为限制面，单击按钮，完成凸台1的创建。

说明：可以选择下拉菜单命令，把图中相应的边线投影到草图平面。

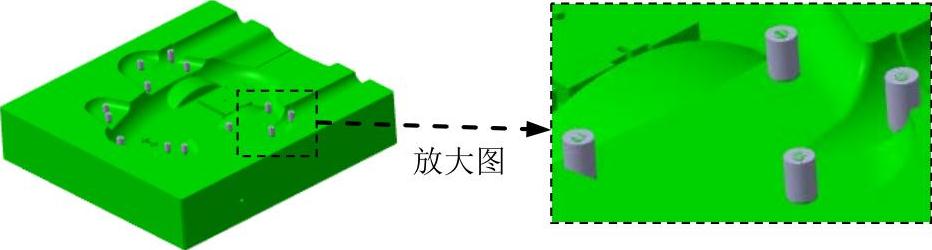

图9.53 创建凸台1

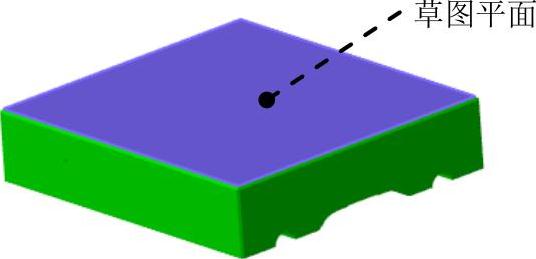

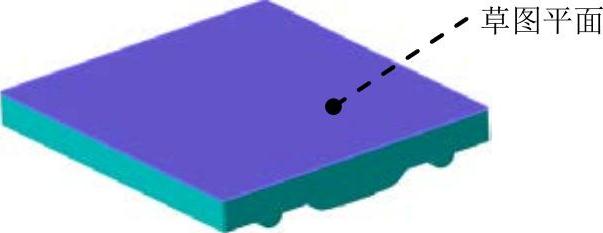

图9.54 定义草图平面

图9.55 截面草图

图9.56 定义限制面

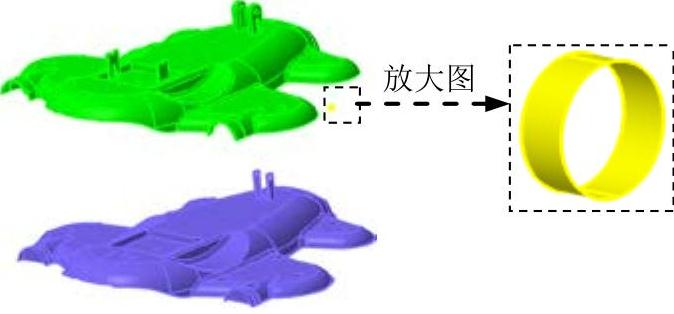

Step6.创建相交特征。选择下拉菜单命令，系统弹出“相交”对话框；分别选取型腔和凸台1为相交几何体；在该对话框中单击按钮，系统弹出“警告”对话框，单击按钮，完成相交特征的创建，结果如图9.57b所示。

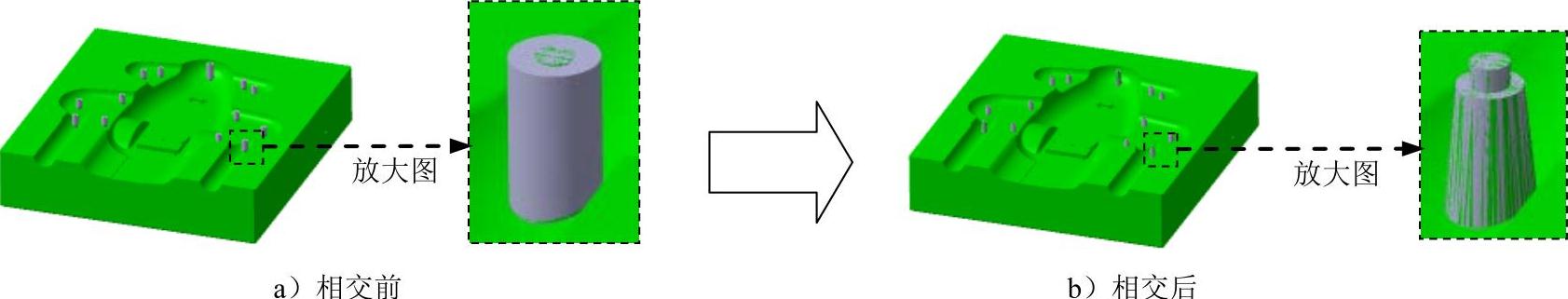

图9.57 相交特征

Step7.在型腔中创建镶件特征。在特征树中双击；选择下拉菜单命令，系统切换至“装配设计”工作台；在模型中选取创建的镶件特征；选择下拉菜单命令，系统弹出“定义装配特征”对话框；在该对话框区域中选取选项，然后单击按钮，此时系统弹出“移除”对话框，在该对话框中单击按钮，完成在型腔中镶件特征的创建。

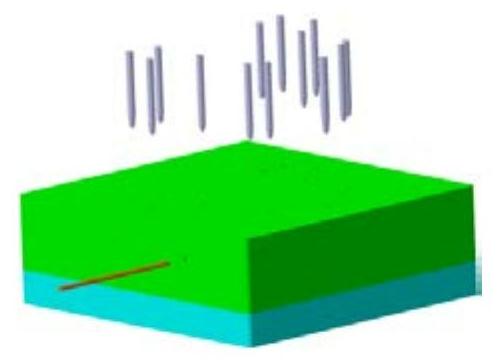

说明：观察结果时，可将镶件隐藏，结果如图9.58所示。

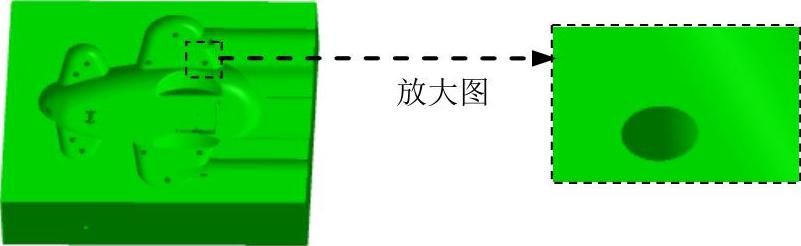

图9.58 创建镶件

Task11.创建型芯镶件

Step1.新建模型文件。激活，然后单击，选择下拉菜单命令；系统弹出“新零件：原点”对话框；单击按钮完成零件的创建。

Step2.修改文件名。右击，在系统弹出的快捷菜单中选择选项；系统弹出“属性“对话框。在和两个文本框中分别输入文件名Core_inster；单击按钮完成文件名的修改。

Step3.激活零件。在特征树中双击节点下的，使其激活。

说明：为了方便操作可以把型腔、型腔镶件隐藏，同时将型芯显示出来。

Step4.创建图9.59所示的特征──凸台1。选择下拉菜单命令，系统弹出“定义凸台”对话框；选取图9.60所示的面为草图平面，在草绘工作台中绘制图9.61所示的矩形，单击“工作台”工具栏中的按钮，退出草绘工作台；在区域的下拉列表中选择选项，选取图9.62所示的面为限制面，单击按钮，完成凸台1的创建。

说明：可以选择下拉菜单命令，把图中相应的边线投影到草图平面。

图9.59 创建凸台1

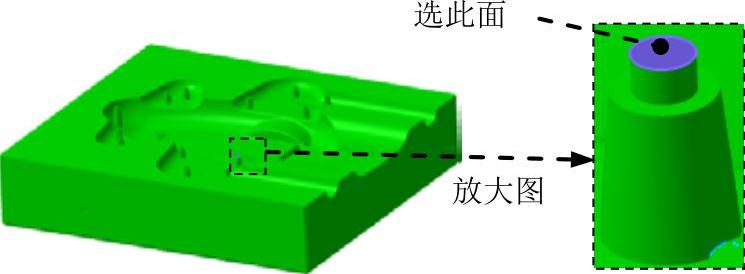

图9.60 定义草图平面

图9.61 截面草图

图9.62 定义限制面

Step5.创建图9.63所示的特征──凸台2。选择下拉菜单命令，系统弹出“定义凸台”对话框；选取图9.60所示的面为草图平面，在草绘工作台中绘制图9.64所示的截面草图，在区域的下拉列表中选择选项，在区域的文本框中输入数值10（可通过更改凸台的方向）；在“定义凸台”对话框中单击按钮，完成凸台2的创建。

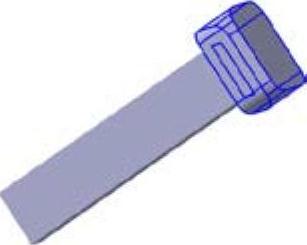

图9.63 凸台2

图9.64 截面草图

Step6.在型芯中创建镶件特征。在特征树中双击（确保进入装配环境中）；在模型中选取创建的镶件特征；选择下拉菜单命令，系统弹出“定义装配特征”对话框；在该对话框的区域中选取选项，然后单击按钮，此时系统弹出“移除”对话框，在该对话框中单击按钮，完成在型芯中镶件特征的创建。

Task12.创建模具分解视图

Step1.显示产品模型、型腔、型腔镶件和滑块。

Step2.选择命令。选择下拉菜单命令，系统弹出“操作参数”对话框。

Step3.移动型腔镶件。在“操作参数”对话框中单击按钮，然后在图形区中沿正Z方向移动型腔镶件，结果如图9.65所示。

Step4.移动滑块1。在“操作参数”对话框中单击按钮，然后沿此方向上移动滑块1，结果如图9.66所示。

Step5.移动滑块2。在“操作参数”对话框中单击按钮，然后沿此方向上移动滑块2，结果如图9.67所示。

Step6.移动型腔。在“操作参数”对话框中单击按钮，然后在图形区中沿Z方向移动型腔，结果如图9.68所示。

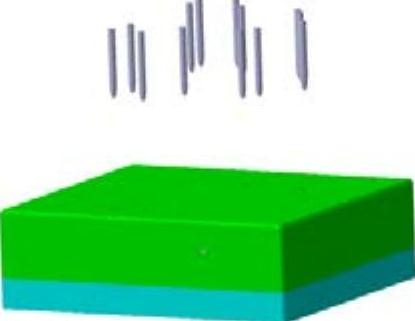

图9.65 移动型腔镶件

图9.66 移动滑块1后

图9.67 移动滑块2后

Step7.移动型芯镶件。在“操作参数”对话框中单击按钮，然后在图形区中沿负Z方向移动型芯镶件，结果如图9.69所示。

Step8.移动型芯。在“操作参数”对话框中单击按钮，然后在图形区中沿负Z方向移动型芯，结果如图9.70所示，单击按钮。

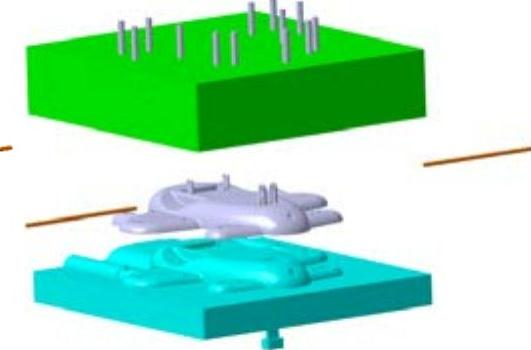

图9.68 移动型腔后

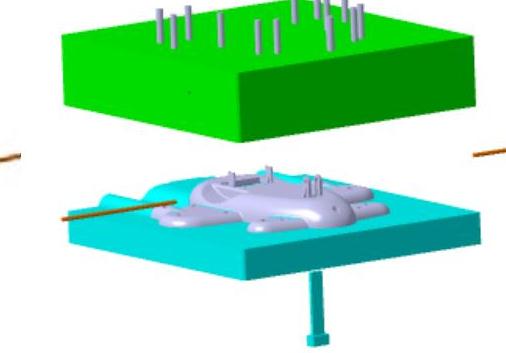

图9.69 移动型芯镶件后

图9.70 移动型芯后

Step9.保存文件。选择下拉菜单命令，即可保存模型。
