虚拟动画显示为FS-0iD附加功能，利用该功能，可显示工件的立体图形或3视图，模拟加工过程。

1.图形参数设定

虚拟动画显示功能选择后，需要通通过图形参数设定页面设定图形显示参数，设定页面可通过MDI面板的功能键【CSTM/GRPH】（或【GRAPH】）选定图形显示模式后，按软功能键〖参数〗选择，其显示如图10.4-11所示。

虚拟动画的图形显示参数中的描画坐标系、开始/结束顺序号、回转角度栏的参数含义与动态刀具轨迹显示相同，其余参数的设定要求如下。

毛坯（形状）：选择零件的毛坯形状，设定0为圆柱体或圆筒，设定1为长方体。

毛坯（位置）：设定毛坯的基准点坐标值。

毛坯（尺寸）：对于长方体，分别在I/J/K上设定其X/Y/Z向的长度；对于圆柱体，分别在I/K上设定圆柱半径/长度，J设定0；对于圆筒，分别在I/J/K上设定圆筒外圆半径/内圆半径/长度。

刀具形状（半径）：此栏设定刀具的半径值，刀具长度自动取毛坯长度K上的设定值。

刀具长度补偿（动画）：设定0，动画显示不考虑刀具长度；设定1，动画显示考虑刀具长度。

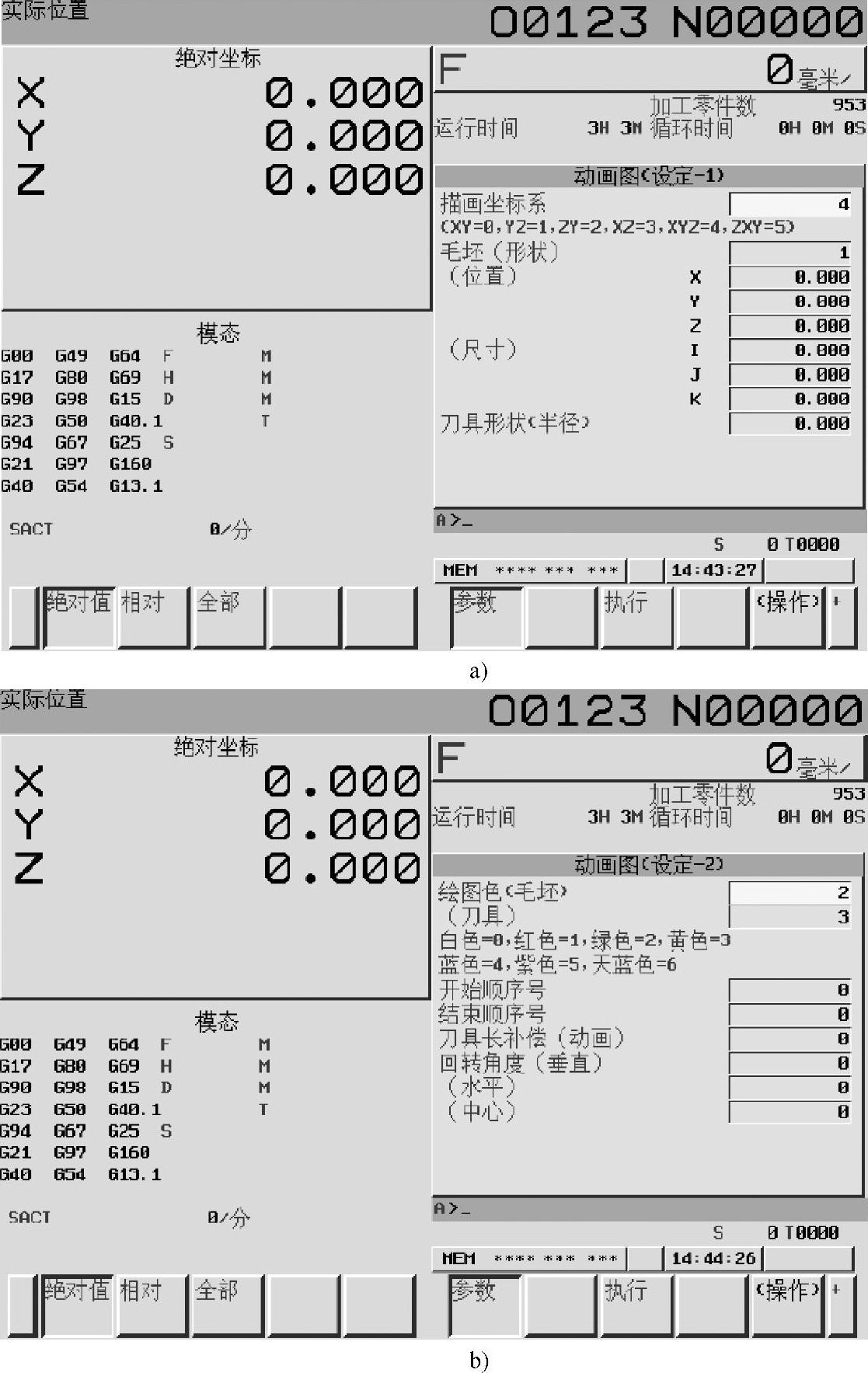

图10.4-11 动画显示参数设定

a）第1页 b）第2页

2.动画显示

虚拟动画显示前同样需要先选择程序，其操作方法与动态刀具轨迹显示相同。动画的显示操作步骤如下：

1）按MDI面板上的功能键【CSTM/GRPH】，选择图形显示模式，并按要求完成图形显示参数的设定。

2）按软功能键〖执行〗，LCD显示图10.4-12所示的虚拟动画初始显示页面。在该显示页面上，如按软功能键〖（操作）〗，可进一步显示图10.4-13所示的绘图操作软功能键，并进行如下操作。

〖开始〗：开始绘图。

〖1段〗：选择单程序段绘图，本程序段绘图完成后暂停。绘图开始后，可通过动态刀具轨迹显示同样的操作结束、停止绘图。

〖倒回〗：绘图结束或暂停后，按此键可以重新从程序起点开始绘图。

〖初始化〗：初始化毛坯，将毛坯显示返回到初始形状。

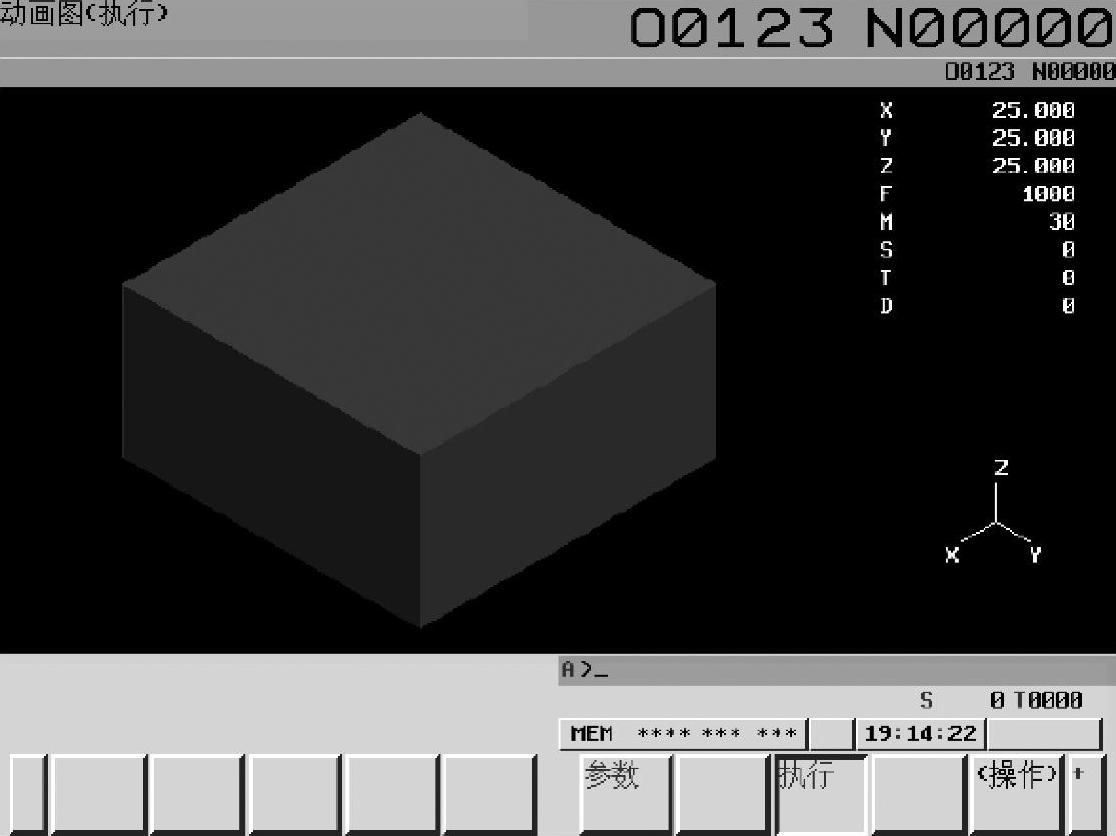

图10.4-12 虚拟动画初始显示

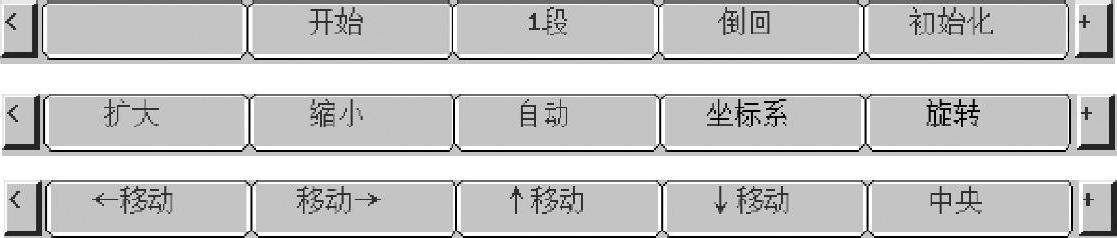

图10.4-13 绘图操作软功能键

虚拟动画显示页面同样可通过扩展软功能键〖扩大〗/〖缩小〗/〖自动〗、〖←移动〗/〖移动→〗/〖↑移动〗/〖↓移动〗、〖中央〗调整显示位置，或更换描画坐标系、旋转图形等操作，其操作方法和动态刀具轨迹显示相同。虚拟动画显示的效果可参见前述的图10.4-2。

3.视图显示

3视图显示的操作步骤如下：

1）按MDI面板上的功能键【CSTM/GRPH】，选择图形显示模式，并按要求完成图形显示参数的设定。

2）按软功能扩展键，并选择软功能键〖3面图〗，LCD显示图10.4-14a所示的3视图显示页面。在该显示页面上，如按软功能键〖（操作）〗，可进一步显示图10.4-14b所示的操作软功能键，进行视图、截面的变换。

FS-0iD的3视图变换可通过旋转软功能键进行，按下该键，可以依次将视图从图10.4-14b所示的俯视/右视/顶视变换为俯视/顶视/左视、俯视/左视/仰视、俯视/仰视/右视。

视图的截面变换可利用操作软功能键〖←〗/〖→〗/〖↑〗/〖↓〗进行，利用软功能键可以调整俯视图上的截面选择光标（三角形箭头）的位置，改变右视、顶视、左视、仰视图的形状。例如，将截面选择光标左移时，其右视图显示将变为图10.4-15所示的形状。

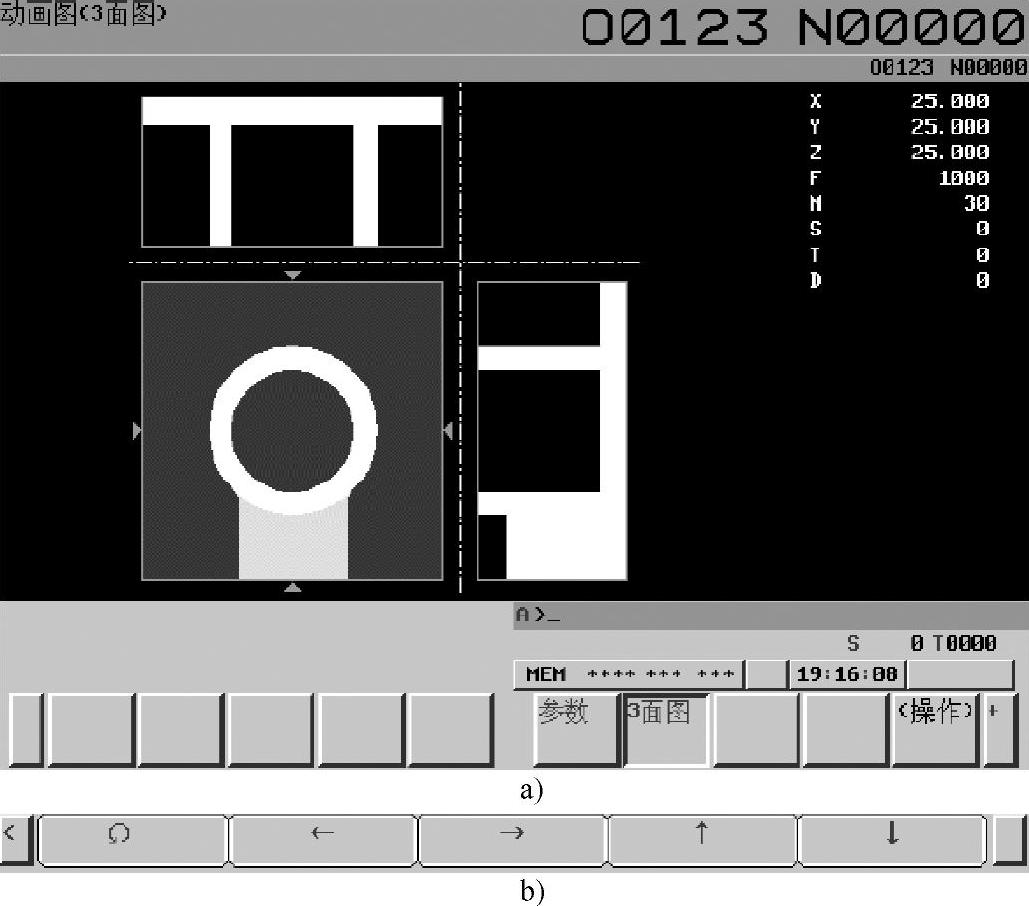

图10.4-143 视图显示

a）视图显示 b）操作软功能键

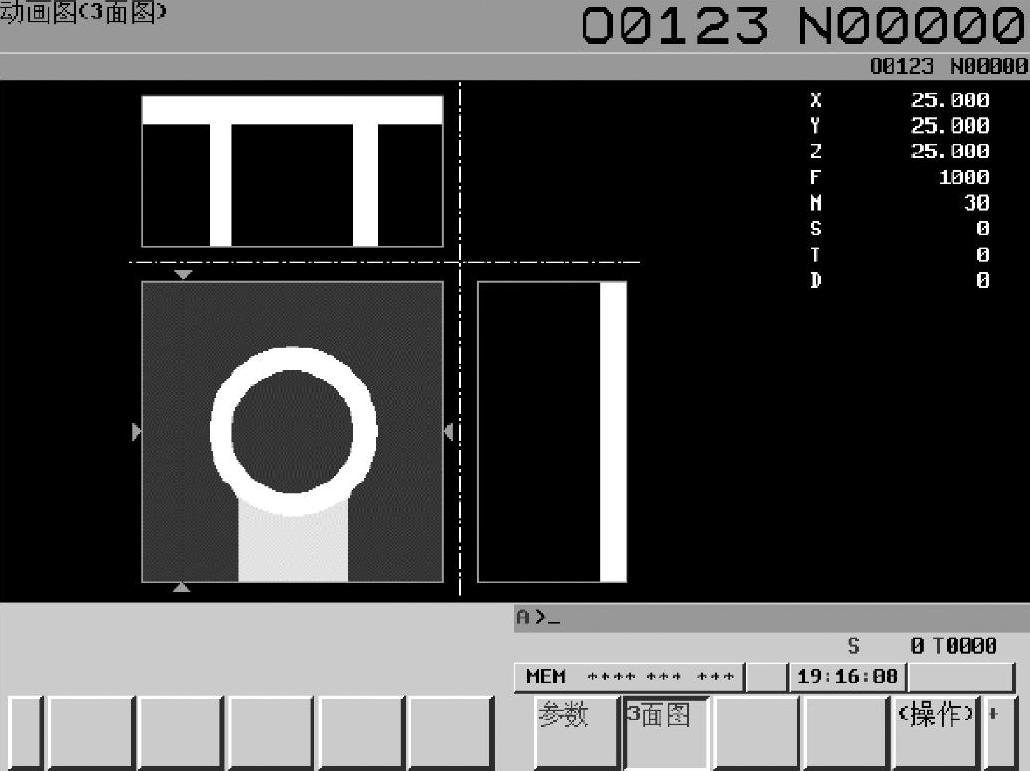

图10.4-15 视图截面变换
