FS-0iMD和FS-0iTD图形显示参数设置及操作方法解析
【摘要】：FS-0iMD、FS-0iTD图形显示参数设定页面分别如图10-4.3、图10-4.4所示。当绘图开始后，该栏的显示值将自动变成“-1”。图10.4-3 FS-0iMD图形显示参数设定页a）第1页 b）第2页 c）第3页图10.4-4 FS-0iTD图形显示参数设定页a）第1页 b）第2页 c）第3页5）回转角度。当所显示的图形比例或位置需要进行调整时，可选择图10.4-5中的软功能键〖扩大〗，对显示窗口进行放大或缩小操作。
1.图形显示参数
利用FS-0iD、FS-0iMateD的图形显示基本功能，可显示刀具运动轨迹。刀具运动轨迹显示需要进行图形显示参数的设定，图形显示参数设定页面可通过MDI面板的功能键【CSTM/GRPH】（或【GRAPH】）选定图形显示模式后，按软功能键〖参数〗显示。FS-0iMD、FS-0iTD图形显示参数设定页面分别如图10-4.3、图10-4.4所示。
FS-0iMD的第1页用于绘图坐标系和范围设定，绘图范围可用定义最大/最小范围或指定图形比例、中心的方法确定，同时设定时，后输入的参数有效。第2页用来设定程序停止、自动擦除、颜色、回转角度。第3页用于坐标轴选择。
FS-0iTD的第1页用于毛坯尺寸、程序停止、自动擦除、软件限位、绘图范围设定，绘图范围可用定义毛坯尺寸或指定图形比例、图形中心的方法确定，两者同时设定时，同样为后输入的参数有效。第2页用来设定绘图颜色。第3页用于坐标轴的选择。
2.图形显示参数设定
用于刀具轨迹显示的图形显示参数设定要点如下：
1）绘图范围。绘图范围可用最大/最小范围（毛坯尺寸）或比例/中心的方法设定，如以最大/最小范围（毛坯尺寸）的方法设定，CNC可以自动计算并更新图形的中心/比例设定参数；但如果以比例/中心的方法设定绘图范围，则不能修改最大/最小范围（毛坯尺寸）。
2）程序停止。当不需要显示全部程序的刀具轨迹时，可以通过程序停止栏设定绘图停止的程序段号。当绘图开始后，该栏的显示值将自动变成“-1”。
3）自动擦除。设定1可以自动擦除上次显示的图形；设定0可保留上次显示的图形。
4）软件限位。在FS-0iTD上，如果将该栏设定为“1”，可以在显示的图形上添加X、Z轴软件限位的显示线。

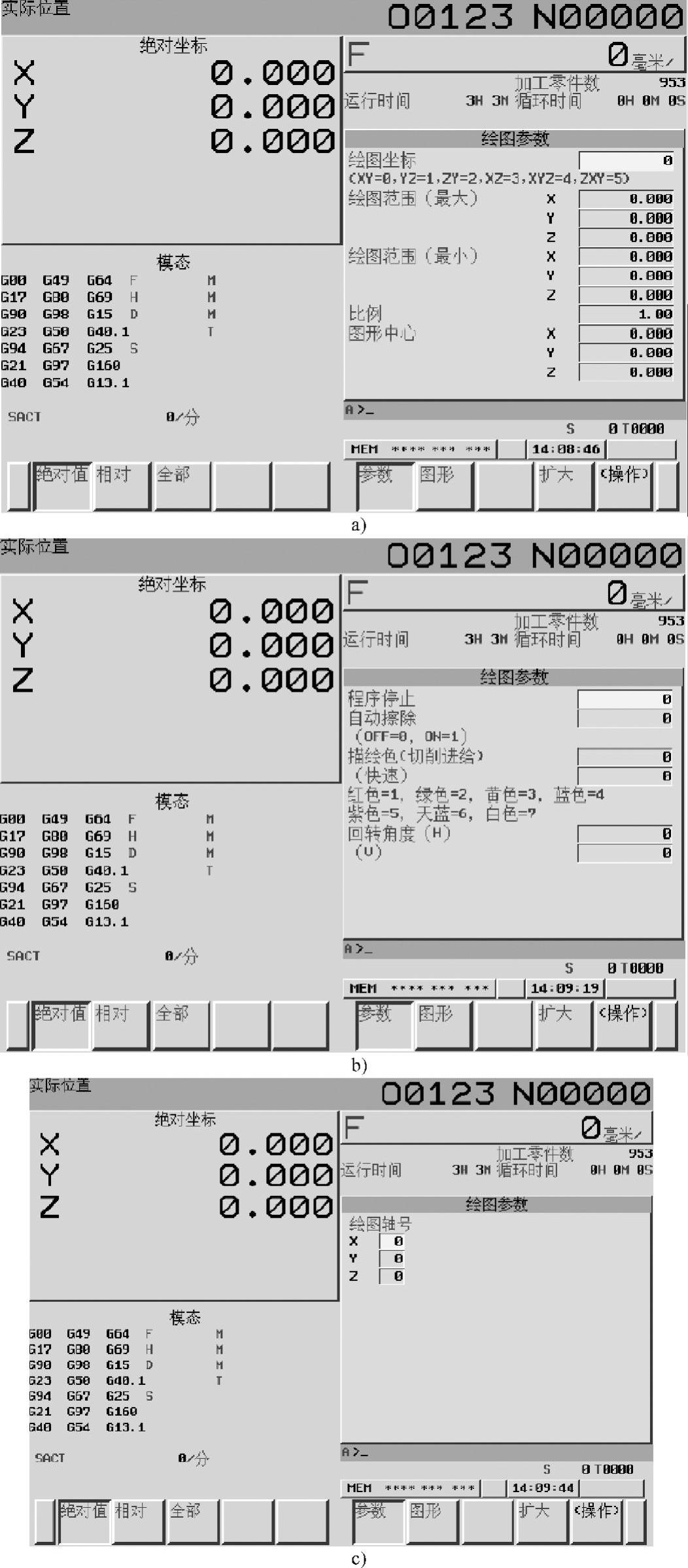

图10.4-3 FS-0iMD图形显示参数设定页
a）第1页 b）第2页 c）第3页

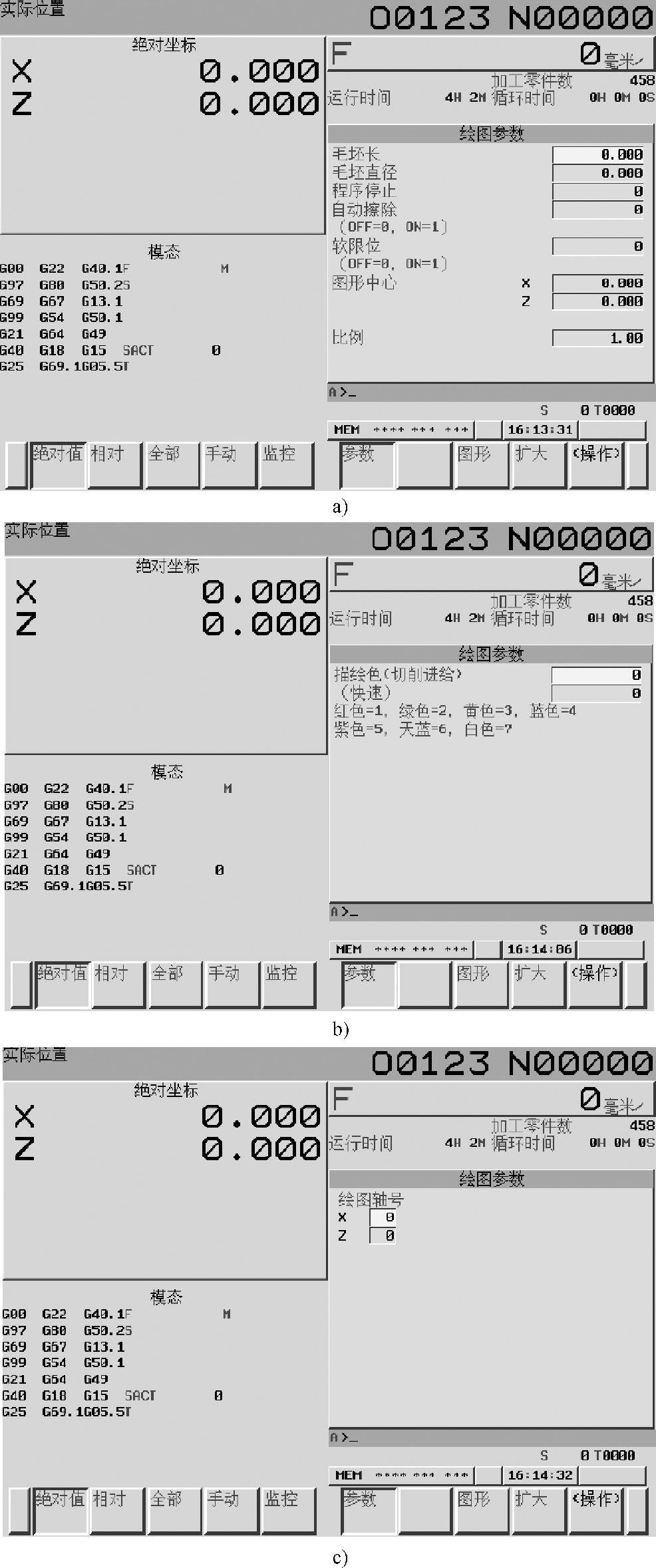

图10.4-4 FS-0iTD图形显示参数设定页
a）第1页 b）第2页 c）第3页
5）回转角度。在FS-0iMD上，如果绘图坐标系选择为3维时，可通过回转角度H（水平）、V（垂直）的设定，将所显示的图形进行水平、垂直的回转。
6）绘图颜色。快速移动和切削进给可以选择不同的显示颜色。
7）绘图轴号。用来确定图形显示轴和CNC坐标轴的对应关系，CNC坐标轴以轴号的形式输入，不需要进行绘图的轴设定为“0”，但是，当所有轴的设定均为0时，CNC自动以轴号1～3的次序依次分配。在FS-0iMD上，最多只能显示3个坐标轴的运动轨迹；而在FS-0iTD上，则最多只能显示2个坐标轴的运动轨迹。
在图形参数确定后，便可通过选页键【PAGE↑】/【PAGE↓】及光标移动键【↑】/【↓】选定输入区、利用MDI的数字键输入参数后，按MDI面板的编辑键【INPUT】或按操作软功能键〖输入〗，直接输入参数值；也可以通过操作软功能键〖+输入〗，对参数进行增量修改。图形显示参数具有断电保持功能，设定的参数可以在下次开机后继续使用。
如果选择操作软功能键〖标准〗，则可将进行放大/缩小后的图形或以比例/中心变更后的图形，返回到CNC根据最大/最小范围或毛坯尺寸自动计算得到的设定值。
3.刀具轨迹的显示
图形显示模式选定、显示参数设定完成后，按软功能键〖图形〗，LCD即可进行刀具轨迹的显示，其初始显示如图10.4-5所示。刀具轨迹显示可以在“机床锁住”时进行，如只需要检查刀具轨迹，可通过机床操作面板的“机床锁住”按键，禁止坐标轴的实际运动。
显示页的右上角为工件坐标系位置及F、S、T指令显示；右下角为图形坐标系和比例；左侧区域显示刀具轨迹，当机床开始手动或自动运行时，即在该区域显示刀具运动轨迹，其显示效果可参见前述的图10.4-1。
图形生成后，可通过按软功能键〖（操作）〗，然后选择〖删除〗，即可删除所生成的刀具轨迹图。当所显示的图形比例或位置需要进行调整时，可选择图10.4-5中的软功能键〖扩大〗，对显示窗口进行放大或缩小操作。窗口缩放可通过如下两种方法进行，所设定的缩放参数在重新绘图时才能生效。
1）按软功能键〖中心〗，显示区将显示中心位置指示光标，此时，可利用光标移动键改变图形中心位置，然后，用MDI面板输入所需要的比例值，并用软功能键〖输入〗或〖+输入〗进行比例的直接或增量设定，比例的输入范围为0.01～100。调整完成后，按软功能键〖执行〗，即可设定新的图形中心和比例参数；如按软功能键〖取消〗，可撤销缩放操作。
2）按软功能键〖矩形〗，显示区将显示红、黄2个光标指示，此时，可利用软功能键〖上/下〗选定需要移动的光标；光标选定后，再通过MDI面板上的光标移动键，选择所需要的边界。边界选定后，按软功能键〖执行〗，即可将所选的边界作为新的图形范围设定值；如按软功能键〖取消〗，可撤销缩放操作。
