数控机床动态图形显示功能及操作指南

2023-06-25 理论教育版权反馈

【摘要】：图10.4-1 刀具运动轨迹显示动态图形显示是FS-0iD、FS-0iMateD的附加功能，需要选配相关软件。图10.4-2 虚拟加工动画显示2.基本操作FS-0iD的图形显示可通过MDI面板的功能键（或）选择。PRM06500.1：2通道控制FS-0iTD的图形显示功能选择，设定“0”，双主轴、双刀架显示；设定“1”，单主轴、双刀架显示。PRM11349.1：FS-0iMD动态图形显示时的精密/反向镗孔循环的让刀量显示。PRM14713～11716：FS-0iMD动态图形显示的窗口缩放、移动、旋转单位设定参数。

1.功能概述

FS-0iD的图形显示功能有图形显示和动态图形显示两种，前者用于刀具轨迹的显示，后者可用于动态刀具轨迹和虚拟加工动画显示。动态图形显示功能选择后，图形显示功能将无效。

图形显示是FS-0iD、FS-0iMateD的基本功能，利用该功能，CNC可在LCD上显示图10.4-1所示的刀具运动过程，功能多用于程序调试与检查。

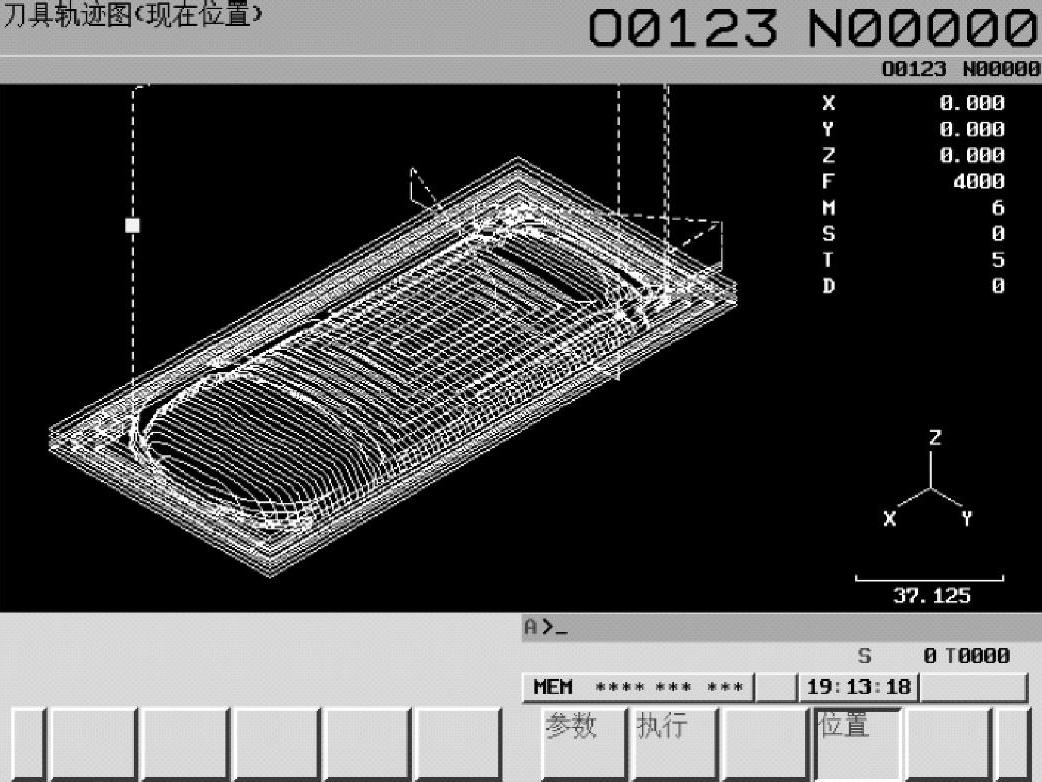

图10.4-1 刀具运动轨迹显示

动态图形显示是FS-0iD、FS-0iMateD的附加功能，需要选配相关软件。功能选择后，LCD可显示动态刀具轨迹及图10.4-2所示的虚拟加工动画，模拟零件加工过程。

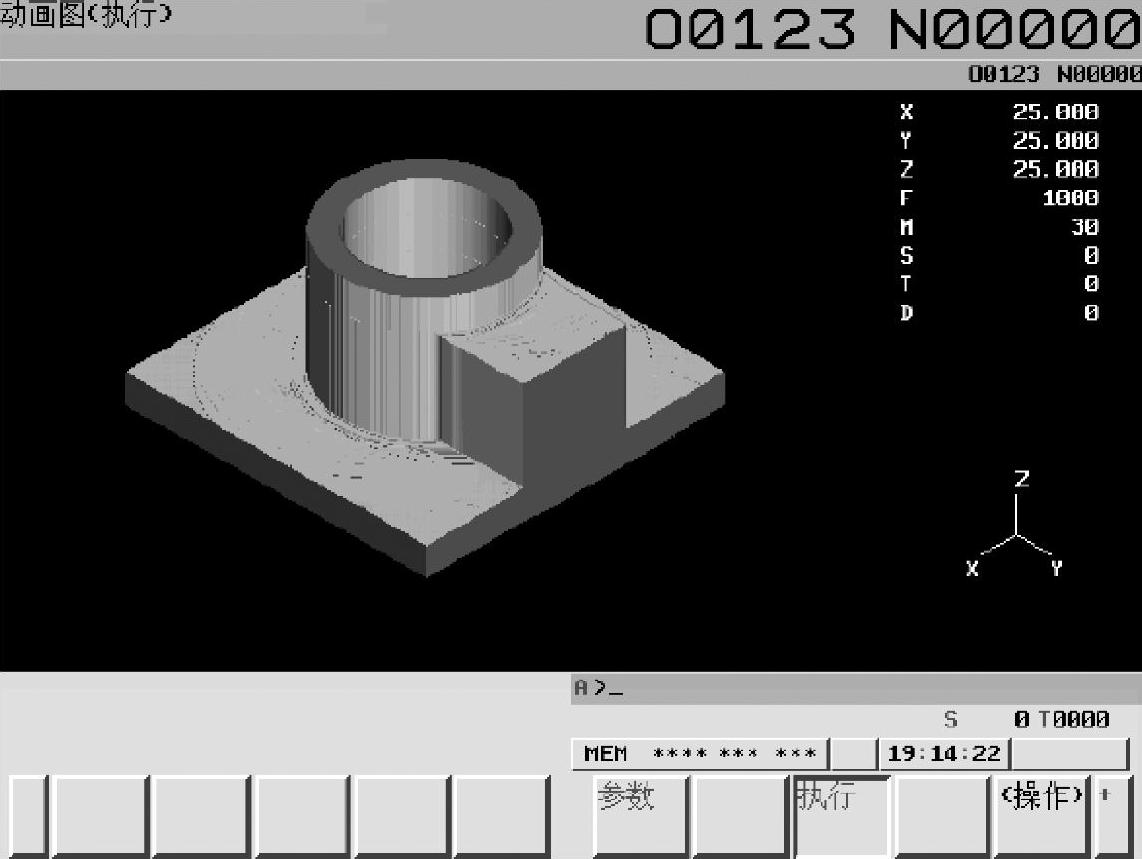

图10.4-2 虚拟加工动画显示

2.基本操作

FS-0iD的图形显示可通过MDI面板的功能键【CSTM/GRPH】（或【GRAPH】）选择。对于基本图形显示功能，当显示模式选定后，LCD可显示表10.4-1所示的软功能键，并进行图形显示设定和轨迹显示、缩放等操作。如CNC选配了动态图形显示功能，则可显示表10.4-2所示的软功能键，并进行图形显示设定、工件立体图和3视图显示、图形缩放等操作。

表10.4-1 刀具轨迹显示和设定操作一览表

表10.4-2 虚拟动画显示和设定操作一览表

3.CNC参数

图形显示需要设定相关CNC参数，图形显示参数包括显示参数和功能参数两部分，显示参数包括图形显示范围、比例等，一般可直接通过图形显示参数页面进行设定（也通过CNC参数设定操作设定），功能参数通常用CNC参数设定操作进行设定。

图形显示的主要CNC参数如下。

PRM06500.1：2通道控制FS-0iTD的图形显示功能选择，设定“0”，双主轴、双刀架显示；设定“1”，单主轴、双刀架显示。

PRM06501.2：FS-0iMD动态图形显示的3视图显示选择。设定“0”，显示第3视图；设定“1”，显示第1视图。

PRM06501.5：动态刀具轨迹显示时的刀具图标选择。设定“0”，正方形；设定“1”，十字交叉线。

PRM06509～6595：图形显示参数。

PRM11329.1：FS-0iMD动态图形显示页的当前位置值显示。设定“0”，工件坐标系的绝对值；设定“1”，机床坐标系绝对值。

PRM11329.2：FS-0iMD动态图形显示时的刀具长度补偿处理方式。设定“0”，不考虑长度补偿；设定“1”，考虑长度补偿。

PRM11329.3：FS-0iMD动态图形显示时的坐标系选择。设定“0”，工件坐标系；设定“1”，机床坐标系。

PRM11329.4：FS-0iMD动态图形显示时的刀具补偿C处理方式。设定“0”，考虑长度/半径补偿；设定“1”，不考虑长度/半径补偿。

PRM11329.5：FS-0iMD动态图形显示开始时的自动擦除功能选择。设定“0”，功能无效；设定“1”，有效。

PRM11329.6：FS-0iMD动态图形显示时的刀具更换后图形显示颜色自动变更功能选择。设定“0”，功能无效；设定“1”，有效。

PRM11329.7：FS-0iMD动态图形显示时对无法绘图的指令处理。设定“0”，指令忽略、绘图继续；设定“1”，停止绘图。

PRM11330～11348：动态图形显示参数。

PRM11349.1：FS-0iMD动态图形显示时的精密/反向镗孔循环的让刀量显示。设定“0”，忽略；设定“1”，显示。

PRM11349.2：FS-0iMD动态图形显示时的绘图起点选择。设定“0”，第一移动程序段的终点；设定“1”，当前位置。

PRM14713～11716：FS-0iMD动态图形显示的窗口缩放、移动、旋转单位设定参数。
